49
Français

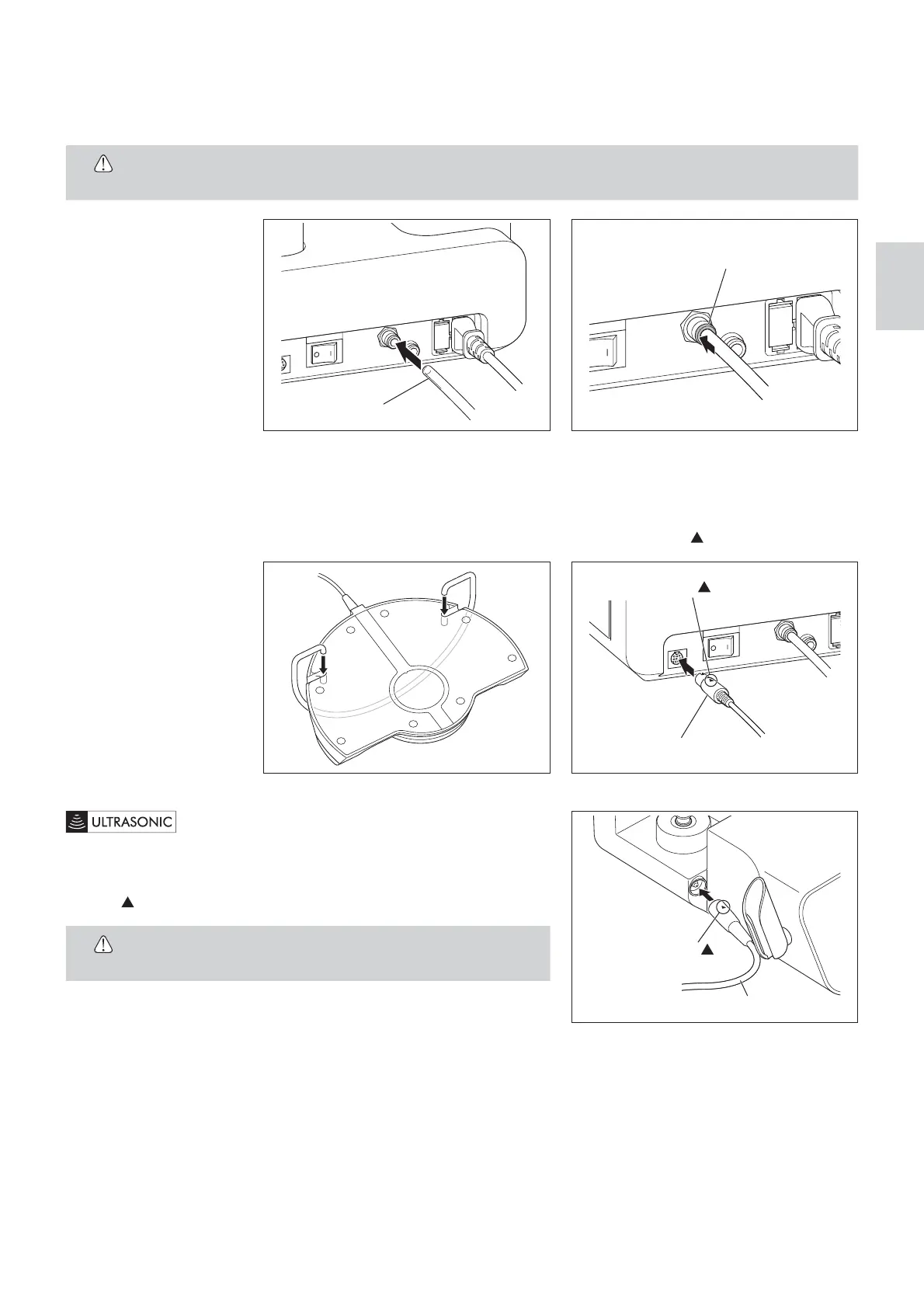

5-2 Raccordement du tuyau d’air
1) Insérez profondément l’une des extrémités du tuyau d’air dans le raccord (Fig. 2).
2) Tirez doucement sur le tuyau d’air et vérifiez qu’il ne sorte pas.
3) Pour retirer le tuyau d’air, tirez dessus en poussant le joint bleu en direction du boîtier de contrôle (Fig. 3).
ATTENTION
tUtilisez de l’air propre et sec. La poudre peut s’agglomérer si l’air contient de l’humidité ou de l’huile.
Tuyau d’air
Fig. 2
Appuyez sur le joint bleu
Fig. 3
5-3 Raccordement de la pédale de contrôle
1) Insérez le support de la pédale de contrôle de manière à ce qu’il pénètre correctement dans les orifices placés au verso de la pédale de
contrôle (Fig. 4).
2) Insérez la fiche de connexion de la pédale de contrôle dans la prise qui lui est destinée en gardant le repère dirigé vers le haut (Fig. 5).
Fig. 4
Repère
Fiche de connexion du cordon de la pédale de contrôle
Fig. 5
5-4 Raccordement du cordon de la pièce à main (pièce à main à
ultrasons)
Insérez le cordon de la pièce à main dans la prise qui lui est destinée en gardant le
repère dirigé vers le haut (Fig. 6). Insérez-la complètement.
ATTENTION
tVérifiez que la fiche de connexion du cordon de la pièce à main soit
propre et sèche avant le branchement.
Repère
Cordon de la pièce à main
Fig. 6
