2 Copyright © 2016 Broan-NuTone LLC

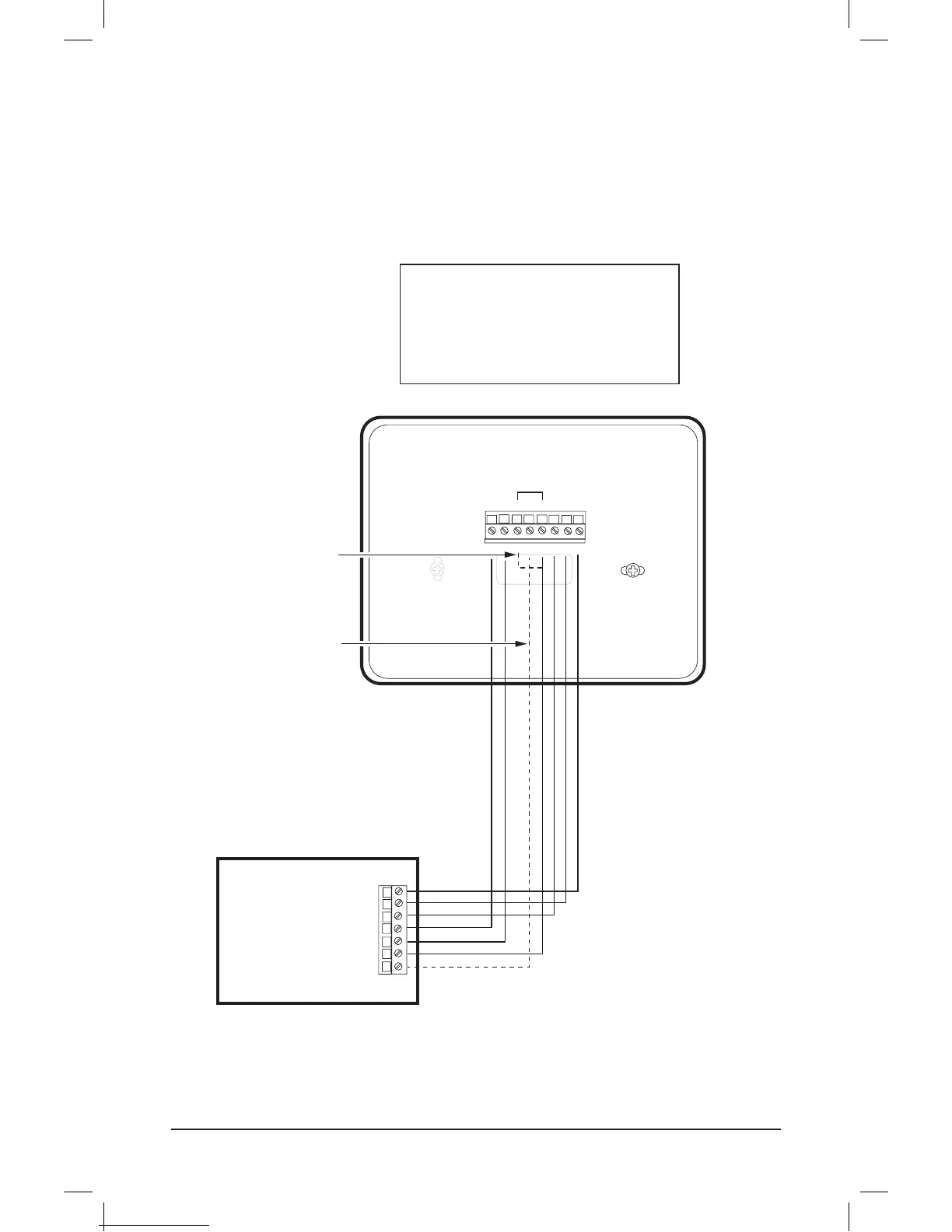

Câblage type pour système CVC à gaz ou életrique
CONNEXION DU THERMOSTAT
FIL NEUTRE C 24 VCA
FIL RETOUR R 24 VCA
B1 CHAUFFAGE NIVEAU 1
B2 CHAUFFAGE NIVEAU 2
V VENTILATEUR
J1 COMPRESSEUR NIVEAU 1
J2 COMPRESSEUR NIVEAU 2
COULEURS TYPES DU CÂBLAGE DU
THERMOSTAT ATTENTION : VÉRIFIEZ
LA CIRRESOIBDABCE AVEC KE CÂBLAGE
D’ORIGINE LES COULEURS PEUVENT ÊTRE
DIFFÉRENTES
SYST
ME CVC STANDARD
BLEU
ROUGE
BLANC
ORANGE
VERT
JAUNE
NOIR/BRUN
PANNEAU ARRIÈRE DU THERMOSTAT
CAVALIER INTERNE RC=RH
LE FIL NEUTRE C N’EST PAS
REQUIS EN CAS DE
FONCTIONNEMENT À PILE
LE FIL NEUTRE C EST REQUIS EN
CAS DE FONCTIONNEMENT
AVEC UNE SOURCE DE 24 VCA
CONFIGURATION PAR DÉFAUT DU THERMOSTAT :
TYPE : VENTILATEUR CVC
STANDARD : CHAUFFAGE AU GAZ
CHAUFFAGE NIVEAU 1
CLIMATISATION NIVEAU 1
AUCUNE MODIFICATION REQUISE POUR
CETTE CONFIGURATION
Y2
Y1 GRC C
RH W1
W2
SUR LES SYSTÈMES À UN
TRANSFORMATEUR CONNECTEZ
LE FIL R À LA BORNE RC OU RH
SUR LES SYSTÈMES À TRANSFORMATEURS
SÉPARÉS POUR LE CHAUFFAGE ET LA
CLIMATISATION, CONNECTEZ LE FIL DE
CHAUFFAGE R À RH ET REMARQUE! LE
CAVALIER RC-RH DOIT ÉTRE COUPÉ SUR
LE CIRUIT IMPRIMÉ DE THERMOSTAT
