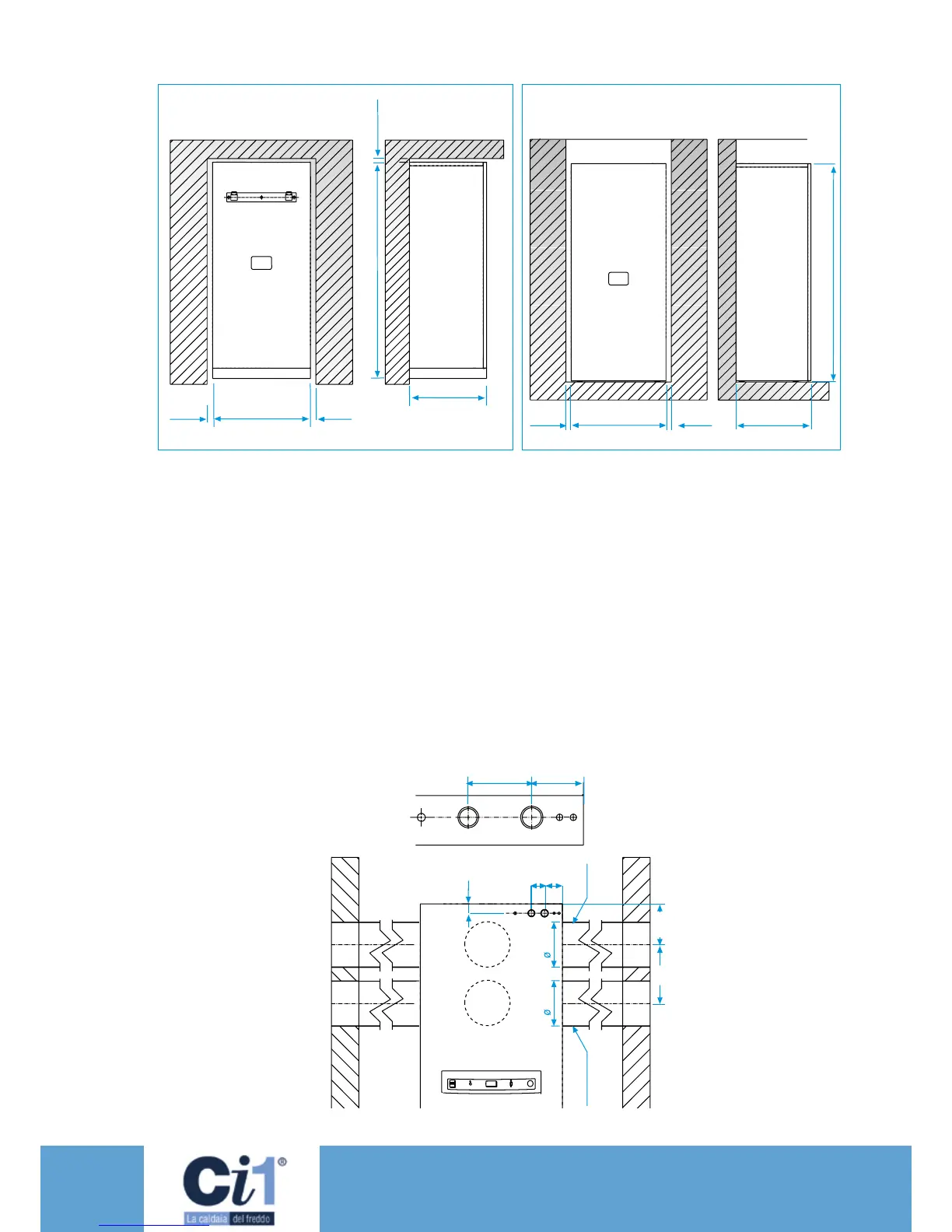

4.1.3 Installazione in nicchia
4.1.3 Installation in a niche
4.1.4 Predisposizione a muro
Gli attacchi idraulici sono posizionati nella parte
posteriore dell’unità (vedi gura).
La predisposizione a muro deve seguire le indi-
cazioni riportate nel riquadro.
Nota bene
Posizionamento scarico acqua libero:
rimanere al di sotto del lo superiore dell’unità.
M mandata 1”
R ritorno 1”
C carico 1/2”
E alimentazione elettrica, min. 3x2,5 mm
S scarico
4.1.4 Wall mounting preparation
The hydraulic ttings are positioned in the rear
part of the unit (see gure).
The preparation for wall mounting must follow the
indications given in the diagram.
Note well
Free water drainage positioning: remain below
the upper line of the unit.
M - Supply 1”
R - Return 1”
C - Load 1/2”
E - Electric supply, min. 3x2.5 mm
S - Drainage
