Olimpia splendid Ci5 - Control Panel Key Functions

42
43
F1
N1
M
2
BV1
M
2
BM1
GALLEGGIANTE
MINIMO
MIN LEVEL FLOAT
GALLEGGIANTE
LIVELLO
LEVEL FLOAT
GALLEGGIANTE
MASSIMO
MAX LEVEL FLOAT
INGRESSO FLUSSOSTATO ESTERNO
EXTERNAL FLOW SWITCH INPUT
INGRESSO CONSENSO FANCOIL
FANCOIL OK INPUT
X1
10
X1
8
B10
B11
INGRESSI / INPUTS
SCHEDA LAVAGGI
FLUSHINGBOARD
AC1 AC1 GND +24V +24V 11 12 13 14 15 16 17
BS1
AK1
X1
7
X1
7
A1
A2
B9
TR1
U1 U2 U3 U4
U5 U6 U7 U8
U9 U10 U11 U12
AC1 AC2 GND +24V
+24V 11 12 13
14 15 16 17
SERIAL
BH1
B8 B1 B2 B3 B4 B5 B6 B7
U1 U2 U3 U4 U5 U6 U7 U8 U9 U10 U11
U12
USCITE / OUTPUTS
USCITA ON/OFF ELIWELL
ELIWELL ON/OFF OUTPU
T
CONSENSO VALVOLE 3 VIE
3-WAY VALVE OK
CONSENSO CALDAIA
BOILER OK
X1
1
X1
2
X1
3
X1
4

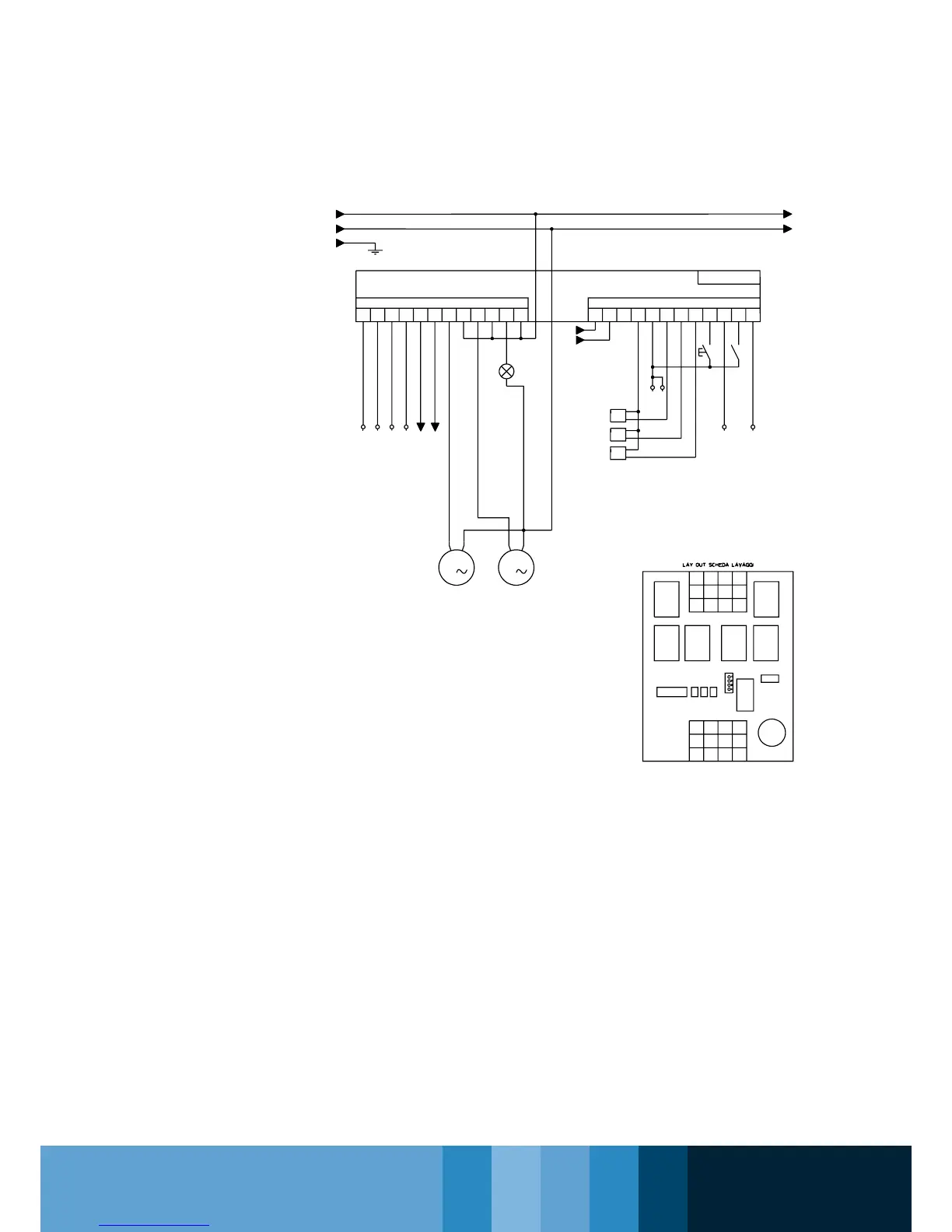

6.3 SCHMA ELETTRICO DI CONTROLLO VASCA
MORSETTIERA INGRESSI
INPUT TERMINAL BOARD
AC1 alimentazione 1
power supply 1
AC2 alimentazione 2
power supply 2
GND
+24V uscita +24V 100mA
output +24V 100mA
I1 ingresso galleggiante
oat input
I2 ingresso galleggiante livello
level oat input
I3 ingresso galleggiante massima
max. level oat input
I4 ingresso estate/inverno
summer/winter input
I5 ingresso consenso fancoil
fancoil ok input
I6 conteggio tempo compressore
compressor time count
I7 ingresso ussostato esterno
external ow switch input
MORSETTIERA USCITE
OUTPUT TERMINAL BOARD
U1 - U2 NC uscita consenso caldaia
boiler ok nc output
U3 - U4 no uscita valvola 3 vie
3-way valve no output
U5- U6 no uscita on/off ELIWELL
ELIWELL on/off no output
U9 - U10 no uscita pompa di carico vasca
pan load pump no output
U11 - U12 no uscita lampada lavaggio
ushing light no output
NC normalmente chiuso
normally closed
6.3 PAN CONTROL ELECTRICAL DIAGRAM
