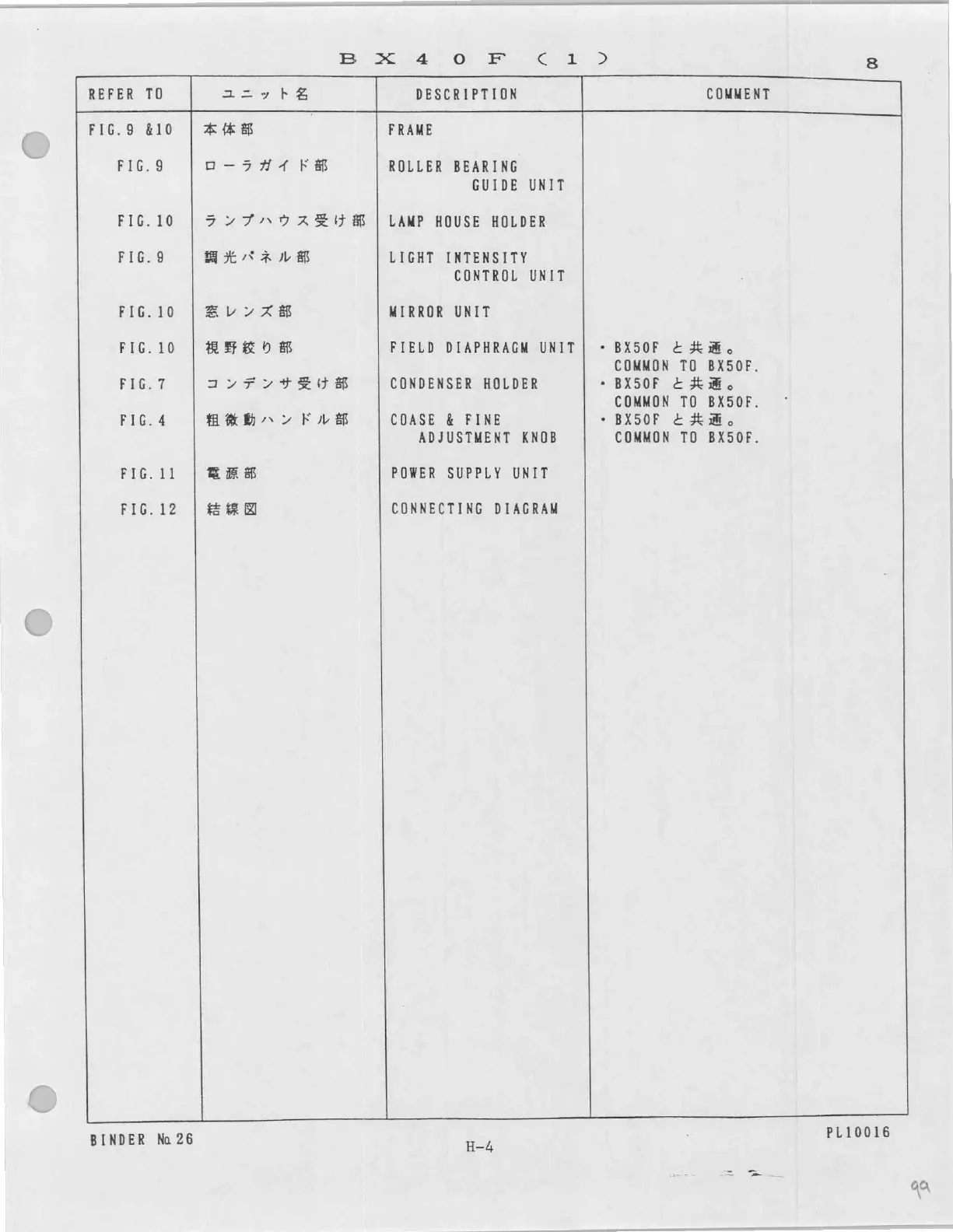

B X 4 O F cı > 8
REFER TO コ ニ ッ ト 名 DESCRIPTION COMMENT
FIG.9 &10 | 本 体 部 FRAME
FIG.9 ロー ラガ イド 剖 ROLLER BEARING
GUIDE UNIT
FI6.10 | ラン プ ハ ウス 受け 部 | LAMP HOUSE HOLDER
FIG.9 | 調 光 パ ネル 部 LIGHT INTENSITY
CONTROL UNIT
FIG.10 | 窓 レ ンズ 部 MIRROR UNIT
FIG.10 | 視野 絞り 部 FIELD DIAPHRAGM UNIT | - BX50F と 共通 。
COMMON TO BX50F.
FIG. 7 コン デン サ 受 け 部 CONDENSER HOLDER ・BX50F と 共通 。
COMMON TO BX50F.
FIG.4 | 粗 微動 ハン ドル 部 COASE & FINE ・BX50F と 共通 。
ADJUSTMENT KNOB COMMON TO BX50F.
FIG.11 | BRE POWER SUPPLY UNIT
FIG.12 | 結線 図 CONNECTING DIAGRAM
BINDER
№
26
PL10016
H-4
