OMA 503 - Chapter 5: Operation and Use; Control Panel and Lift Commands; Operating Procedures

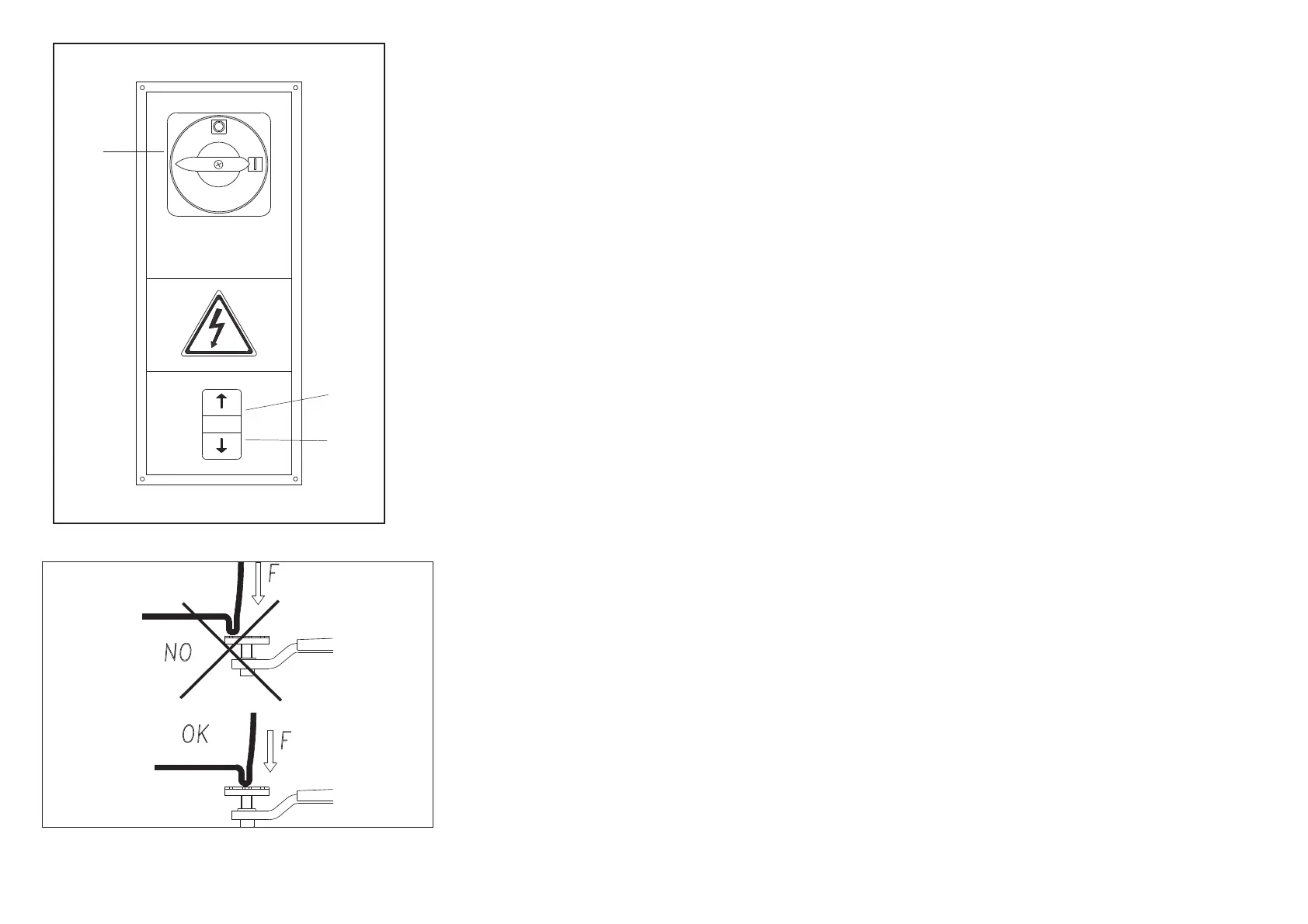

Fig.61-Abb.61
Fig.61a-Abb.61a
CAP.5FUNZIONAMENTOEDUSO
I comandi del sollevatore sono i seguenti:
QUADROCOMANDIFIG.61
INTERUTTOREGENERALE(IG)
POSIZIONE 0: Il sollevamento non è in tensione; è possibile l’accesso all’interno del
quadro ed è possibile lucchettare l’interruttore per impedirne l’uso del sollevatore.
POSIZIONE 1: dà tensione al sollevatore e blocca la porta del quadro contro le apertu
-
re accidentali.
PULSANTEDISALITA(P1)
Tipo “uomo presente“, funziona sotto tensione a 24 V e, se premuto, aziona il motore
elettrico ed i meccanismi che attuano il sollevamento del carrello .
PULSANTEDIDISCESA(P2)
Tipo “uomo presente“, funziona sotto tensione a 24 V e,se premuto, azione il motore
elettrico ed i meccanismi che attuano la discesa del carrello .
SEQUENZADIFUNZIONAMENTO
Posizionare i bracci del sollevatore nei punti prescritti del veicolo, regolando i piattelli
alla stessa altezza.
Ogni volta che si scende con i carrelli fino a terra, prima di procedere ad una nuova sa
-
lita, riverificare la posizione dei piattelli sotto il telaio della vettura.
SOLLEVAMENTO
Posizionareibraccidelsollevatoreneipuntiprescrittidelveicolo,
Attenzione . Posizionare i Piattelli correttamente al fine di prevenire la caduta dell'auto
(fig.61a)
Regolare l'altezza dei piattelli in modo tale che prendano i 4 punti di sollevamento con-
temporaneamente
Ruotarel'interruttoregeneraleinposizione1epremereilpulsantedisalitafinoal
raggiungimentodiunaaltezzadicirca10cm
Controllare ancora una volta che i piattelli siano correttamente posizionati sotto la mac
-
china ed assicurarsi che i bloccabracci siano correttamente inseriti spingendo i bracci
avanti ed indietro .
Premere il pulsante di salita sino alla posizione di altezza di lavoro desiderata .
Teneresottocontrollosiailsollevatorecheilveicoloduranteilsollevamento
STAZIONAMENTO
Una volta raggiunta l’altezza desiderata rilasciare il pulsante di salita; inoltre portare l’in
-
terruttore generale in posizione 0.
DISCESA
Riportare l’interruttore generale in posizione 1, verificare che sotto al sollevatore non vi
siano ostacoli, quindi premere il pulsante di discesa P2 che porta il veicolo a terra o al
-
l’altezza voluta.
La discesa completa avviene premendo il pulsante P2 fino quando a circa 25 cm da
terra la discesa verrà arrestata dall'entrata in funzione di un segnale acustico dispositi
-
vo salvapiedi.
Il segnale acustico si disattiverà rilasciando il pulsante P2.
Premere nuovamente il pulsante P2 il sollevatore completerà la discesa accompagnato
dal segnale acustico che avverte del pericolo di schiacciamento dei piedi.
Se durante la discesa il sollevatore incontra un ostacolo che impedisce il proseguimen
-
to della corsa di un carrello si ha l’intervento del cavo di sicurezza che blocca il movi
-
mento del sollevatore.
CHAPTER5OPERATIONANDUSE
The lift commands include:
CONTROLBOXFIG.61
MASTERSWITCH(IG)
POSITION 0: The lift is not receiving electrical power: access to panel is possible. The
master switch may be locked out to prevent improper use.
POSITION 1: power supplied to lift; panel door is automatically locked to prevent acci
-
dental opening.
LIFTBUTTON(P1)
Non-detented button that must be held pressed (deadman device), operating at 24 V;
operates the electric motor and mechanisms for raising carriage.
DESCENDBUTTON(P2)
Non-detented type (see above), operating at 24 V; operates the electric motor and me
-
chanisms for lowering carriage.
OPERATINGSEQUENCE
Position rack arms in vehicle manufacturer recommended lift points, then adjust disk
support plates to same height.
Whenever you lower the lift to the ground, before lifting again, re-check the position of
the lift disk support plates on the vehicle chassis.
LIFTING
Positiontheliftingarmsinthepointsofthevehicleindicated.
Attention: position the plates correctly so as to prevent the car from falling.
(fig.61a)
Adjusttheheightoftheplatessothattheygripthe4liftingpointssimultaneously
Turnthemainswitchroundtoposition1andpresstheliftbuttonuntilaheightof
about10cmisreached.
Checkonceagainthattheplatesarepositionedcorrectlyunderthevehicleand
makecertainthatthearmlocksarefittedproperly,pushingthearmsforwardsand
backwards.
Presstheliftbuttonuntiltheworkingheightwantedisreached.
Keeptheliftandthevehicleundercontrolduringlifting.
PARKING
Release lift button once desired height has been reached, then turn the master switch
to position 0:
DESCENT
After ensuring that no obstacles are present beneath the lift, turn master switch back to
position 1, then press button P2 to lower vehicle to the desired height or to the ground.
The complete descent travel is carried out pressing pushbutton P2 until the lift stops at
approx. 25 cm from ground and the buzzer of the automatic footguard-system sounds.
The buzzer will fall silent releasing button P2.
Pressing P2 again, the lift will continue its downtravel to ground accompanied with the
buzzer that will indicate the danger of crushing (the feet).
If an obstacle hampers carriage during this phase, the safety cable will operate to im
-
mobilise the lift.
54
IG
P1
P2
