OMCN 158 - Caratteristiche Tecnichee Dispositivi DI Sicurezza

L1581IENS007
15
4.0.
CARATTERISTICHE TECNICHE
E DISPOSITIVI DI SICUREZZA
TAV. 6
 Funzionamento mediante azionamento manuale della
pompa oleodinamica a due velocità; tale accorgimento
consente una velocità rapida in avvicinamento e lenta
nella fase di lavoro.
 La forza massima di azionamento della leva della pompa
è inferiore a 400 N.
 Valvola di massima pressione per il controllo e la
protezione del circuito oleodinamico.
 Finecorsa meccanico a fondo corsa del cilindro.
 Argano per la movimentazione del bancale.
 Manometro per la lettura della pressione di lavoro.
 Salvapiedi.
Tabella 1
Modello
Model
Potenza
Power
[TON]
A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
Corsa pistone
Piston stroke
[mm]
Peso
Weight
[kg]
Area di Installazione
Installation area
[mm x mm]
Art. 158 50 2110 850 1420 770 1135 210 190 445 3000x2500
 It operates by manually starting the two-speed hydraulic
pump; this device allows high approaching speed and
low speed during the working phase.
 The maximum strain required to move the pump drive rod
is lower than 400 N.
 Maximum pressure valve that protects and monitors the
hydraulic circuit.
 Mechanical limit stops at the end of the cylinder
movements.
 Wrench to move the bench.
 Manometer to read working pressure.
 Footrest protection.

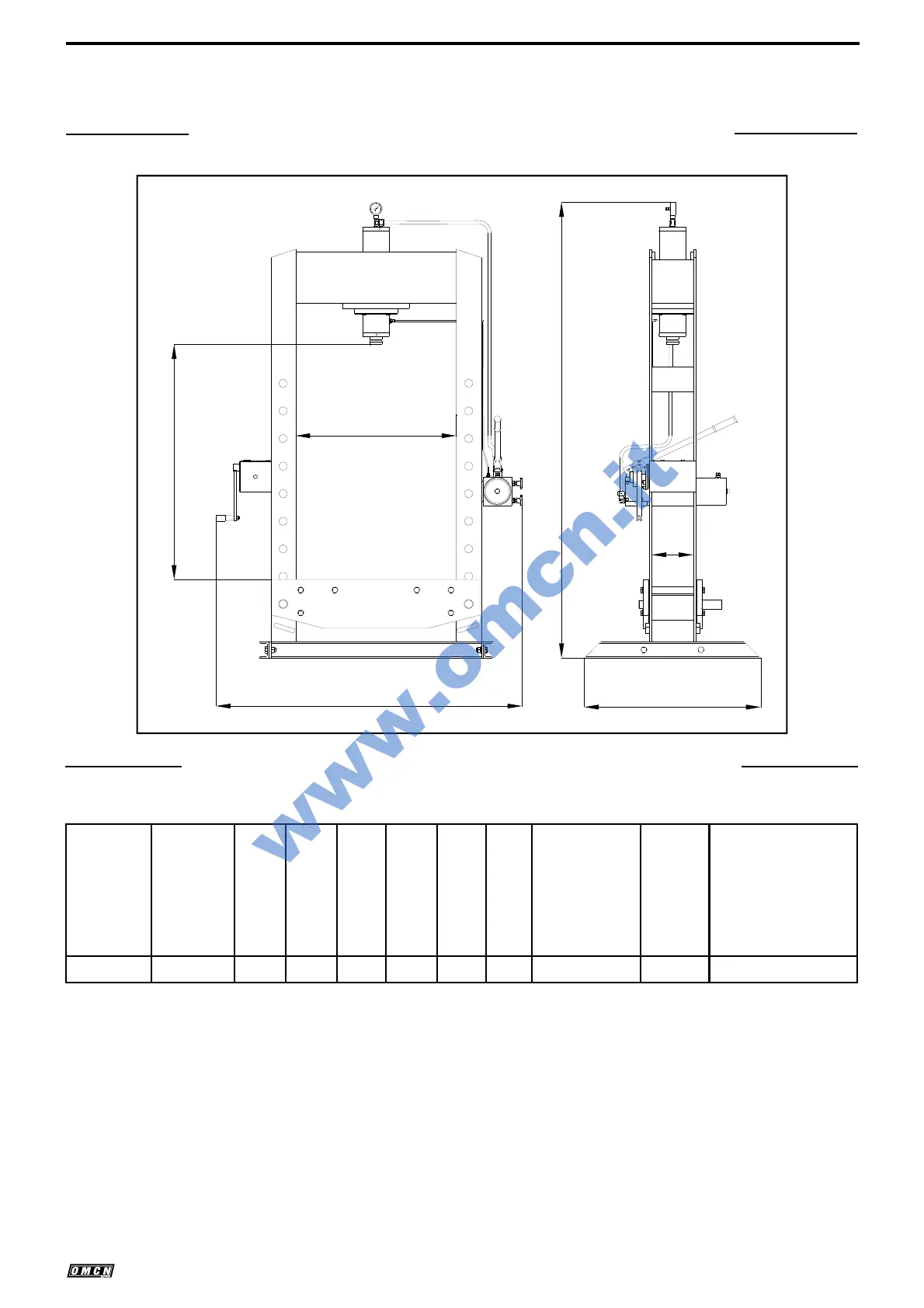

FIG. 6
4.0.
TECHNICAL FEATURES AND SAFE-
TY DEVICES
Table 1
C
E
D
B
F
A
