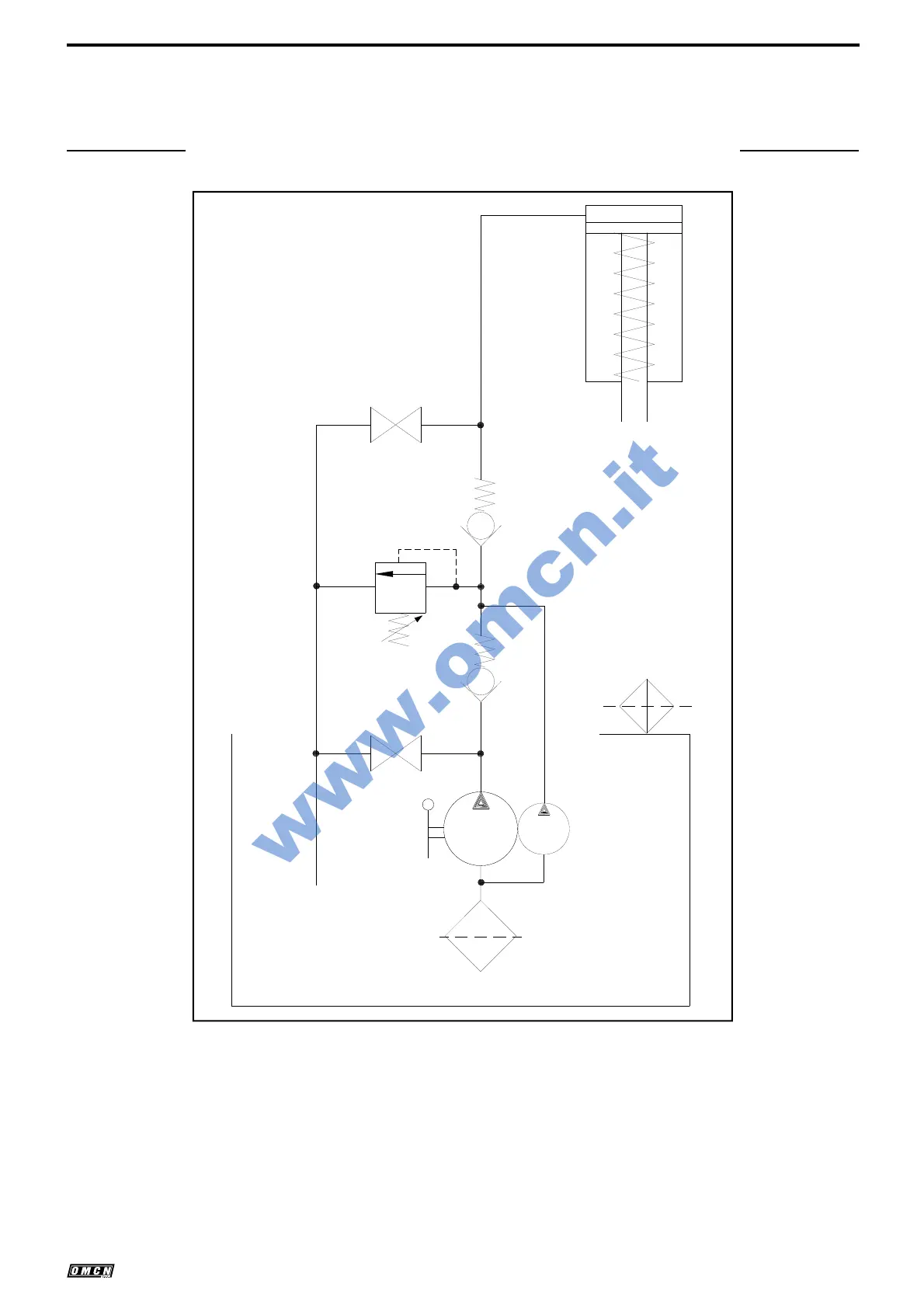

OMCN 158 - Schema Oleodinamico

L1581IENS007
29
RIF. DENOMINAZIONE
A Filtri aspirazione olio
B Pompa doppia
C Valvola velocità lenta
D Valvola ritegno
E Valvola di max. pressione
G Valvola risalita stelo
L Cilindro
M Tappo carico olio e sfiato
11.0.
SCHEMA
OLEODINAMICO
TAV. 14
A
B
C
M
D
G
E
L
D
REF. NAME
A Filters
B Double pump
C Slow speed valve
D Check valve
E Max. pressure valve
G Shaft return valve
L Cylinder
M Loading and drain plug
FIG. 14
11.0.
OIL HYDRAULIC
DIAGRAM
