omi ED 18 - CONTROL CIRCUIT DIAGRAMS; Models 780 & 1000 Nm3;h Control

Cod. 710.0138.01.00 Rev1C – 09.2009 69 - 75
Mod. 780 Nm3/h (13000 Nl/min) & 1000 Nm3/h (16667 Nl/min)

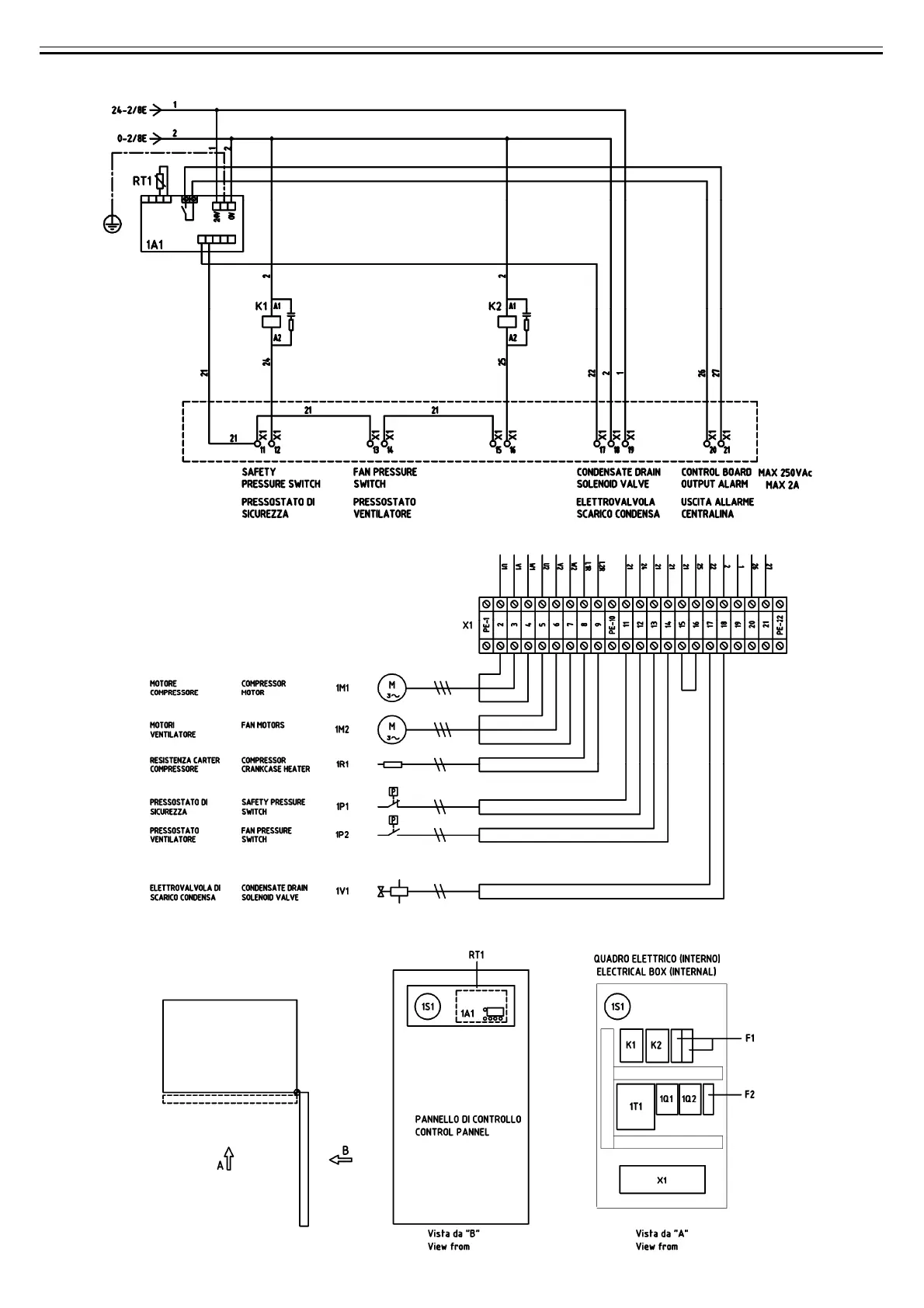

Circuito di Comando - Steuerkreis - Control Circuit - Circuit de commande - Circuito de control - Цепи управления
Morsettiera - Terminal blocks diagram - Reihenklemmen – Bornier – Bornes - Коробка контактных зажимов
Layout componenti - Components layout - Baugruppenanordnung - Maquette des composants - Lista de componentes -
Схема размещения компонентов
