Omron 3G3M1-STD User Manual

26
4.3. Huvudmattning

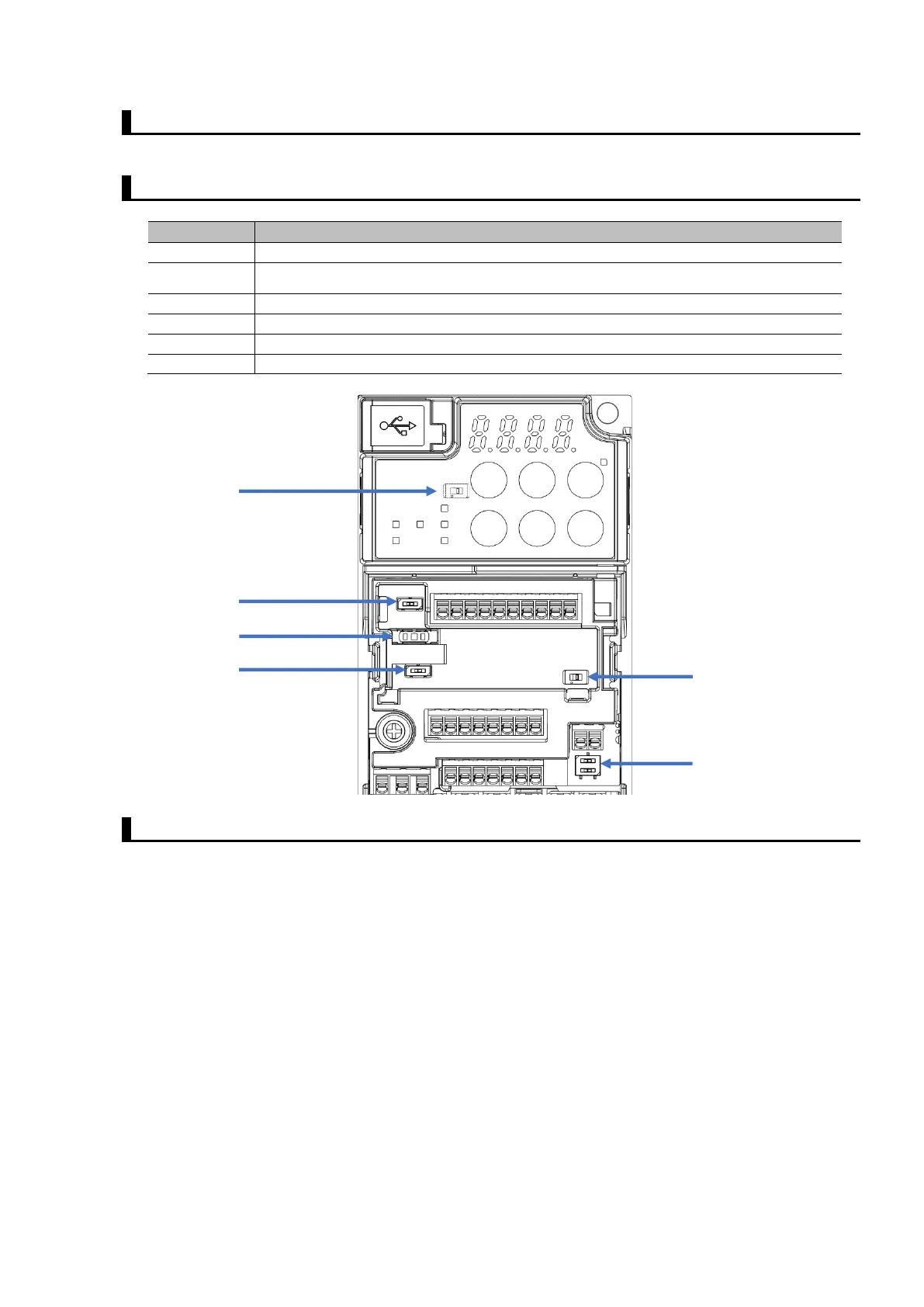

4.4. Dip switchar
Omkopplare
Förklaring
SW1
Typ av ingång (SINK eller SOURCE) för digitala ingångar [DI1] till [DI7]. (def. SINK)
SW2
RJ-45 RS-485 Avslutningsmotstånd. Sätt ON för den sista frekvensomriktaren i nätverket (def. OFF)
(Under manöverpanelen)
SW3
Välj Spänning / Ström för analog ingång [AI2]. (def. Ström)
SW5
Välj Spänning / Ström / Puls för analog utgång [AO]. (def. spänning)
SW6
Plint RS-485 termineringsmotstånd. Sätt ON i den sista växelriktaren i nätverket (def. OFF)
SW9
SW9 aktiverar och inaktiverar den trådbundna säkerhets STO-funktionen. (def. ON = inaktiverad!!)
4.5. Välj Input Control Logic PNP(SOURCE) / NPN(SINK)
Som fabriksinställning är multifunktionsingångarna inställda på ”SINK” logik (NPN).
För att ändra ingång logiken till ”SOURCE” logik (PNP), växla SW1 på styrkretskortet till SOURCE-
sidan.
SW3
SW5
SW6
SW1
SW9
SW2
