30

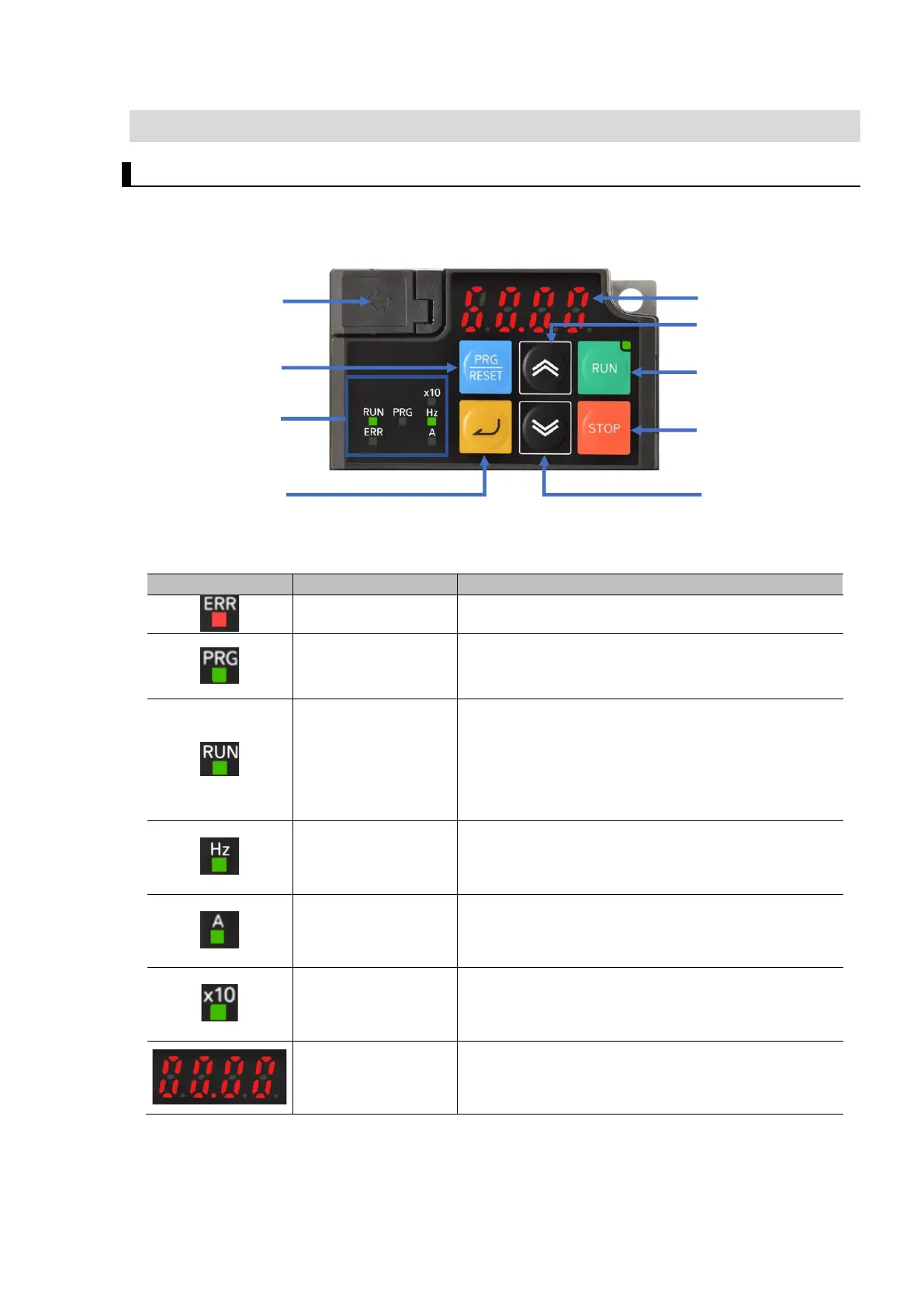

5. Operatörspanelens funktioner
5.1. Delarnas namn och beskrivningar
Nedan visas hur man använder operatörspanelen (Digital Operator):
Display
Namn
Funktion
Error LED
Lyser (rött) när frekvensomriktaren löser ut.
Program LED
Lyser (grönt) när redigering av data (inställning av värde)
visas på operatörspanelen.
RUN LED
Lyser (grönt) när frekvensomriktaren är igång. (Eftersom
denna lysdiod är designad att lysa baserat på resultatet av
logisk ELLER-drift mellan villkoren RUN command
presentoch Inverter output in progress”, tänds den
också när RUN-kommandot matas in med
frekvensreferensen är inställd på 0 Hz, eller under
retardation efter att RUN-kommandot stängs av.)
Monitor LED (Hz)
Lyser (grönt) när ett frekvensvärde visas på
operatörspanelen.
Monitor LED (A)
Lyser (grönt) när ett strömvärde visas på
operatörspanelen.
X10 LED
Denna x10 LED lyser (grönt) när den visade data
överskrider 9999. "Currently displayed data x 10" är den
faktiska datan.
Digital Operator LED
Visar (i rött) olika data såsom ett parametervärde,
frekvensvärdet eller inställt värde.
USB connector
PRG/RESET key
Enter key
LED
Decrement key
STOP key
Increment key
RUN key
Data display
