27

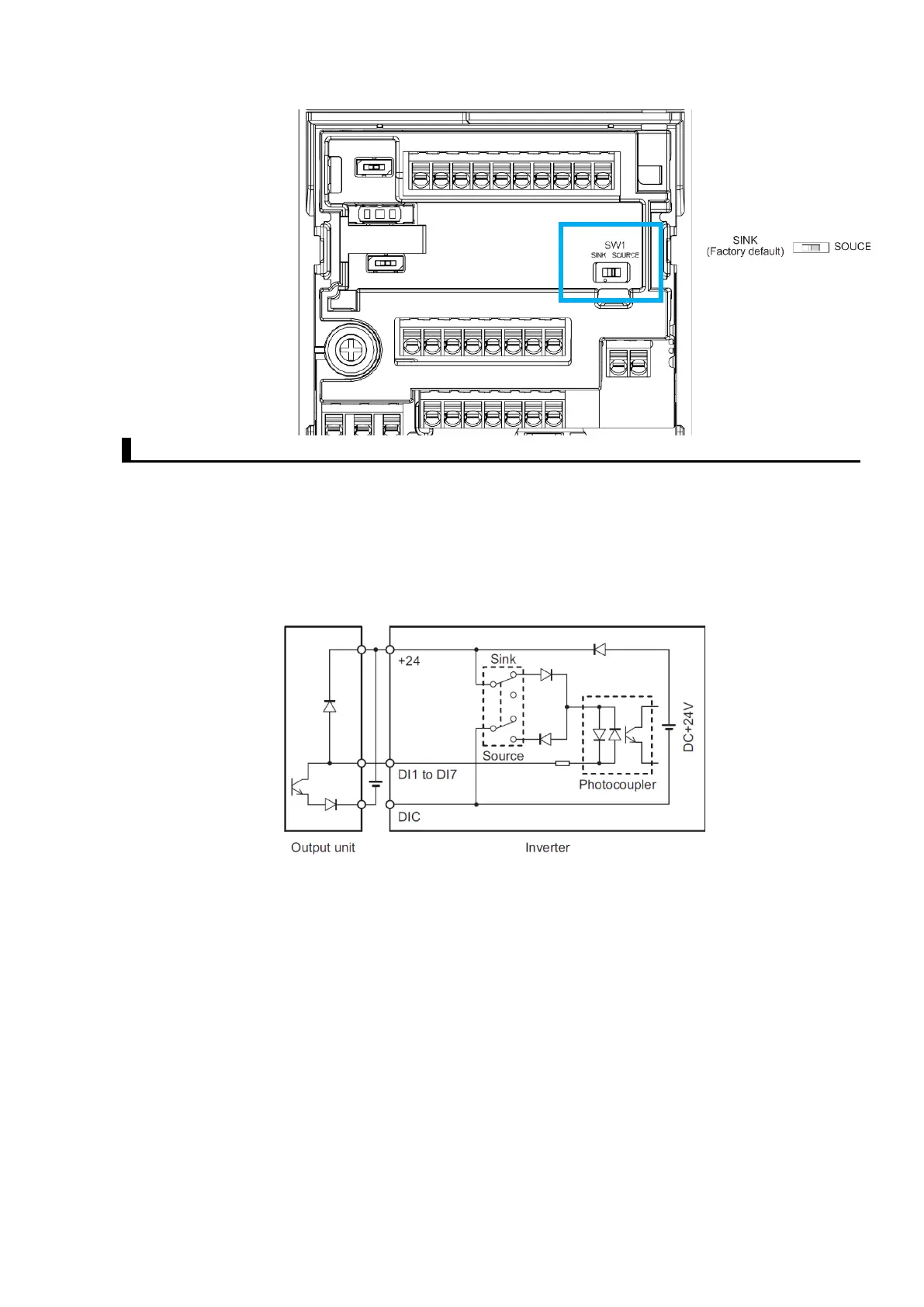

4.6. Multifunktionsingångar
4.6.1. NPN (SINK)
På produkter som inte är försedda med en omkopplare (SW1) när en extern strömförsörjning
används, får DIC aldrig kopplas till 0 V- eller SC-uttaget på PLC:n för att förhindra en anslutning som
gör att den externa strömförsörjningen kan försörjas av den interna 24 Vdc från frekvensomriktaren.
Om frekvensomriktaren inte fungerar, till exempel på grund av spänningsskillnaden med den externa
strömförsörjningen, granska DIC-anslutningen.
4.6.2. PNP (SOURCE)
Om du använder en extern strömkälla som använder SOURCE logik, var noga med att inte ansluta
+24 V-terminalen till den externa strömförsörjningen eller PLC:n på andra sidan. Ett fel kan uppstå
på grund av spänningsskillnaden mellan den interna strömförsörjningen och den externa
strömförsörjningen.
