44
2. Inkoppling

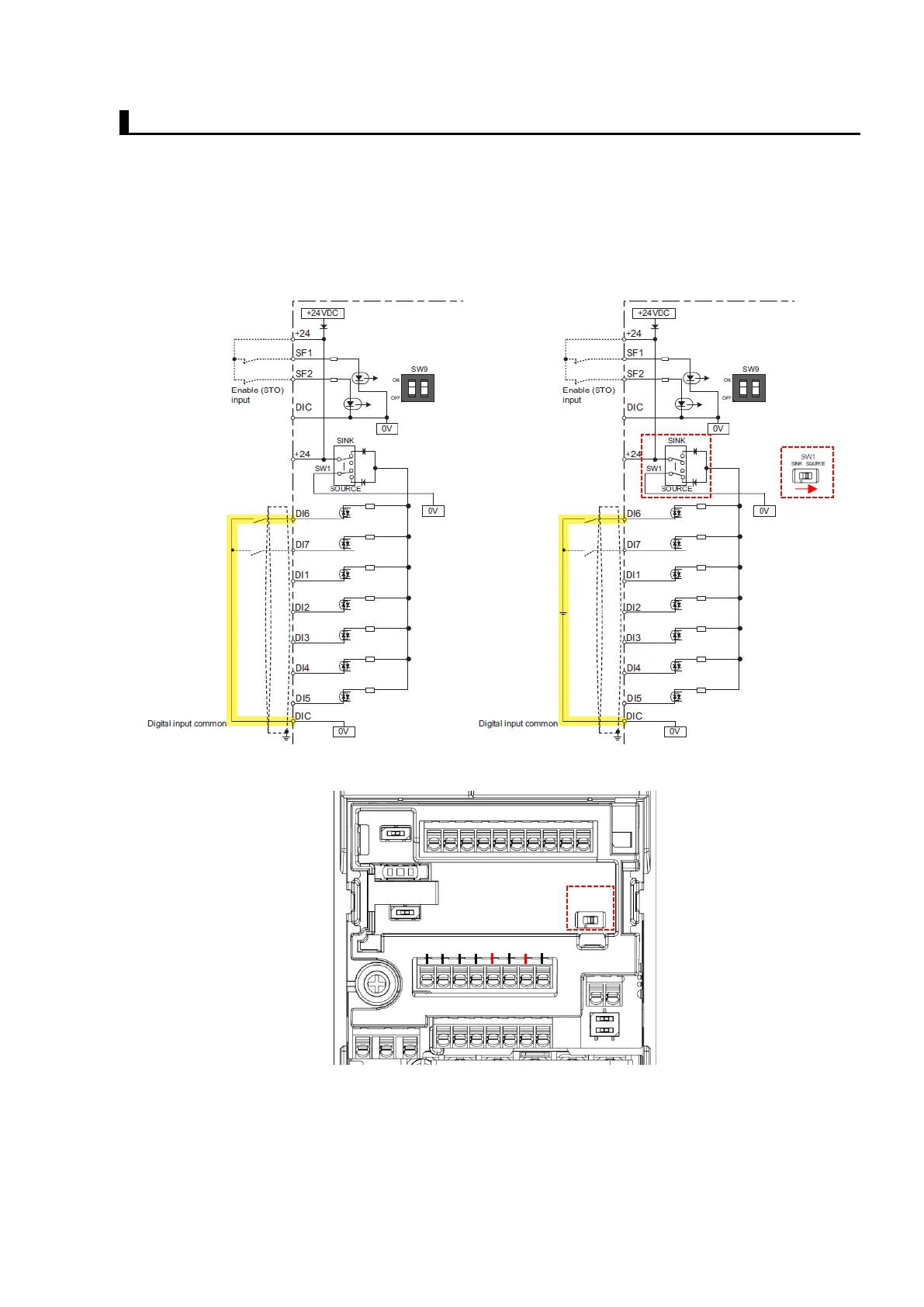

Knappen som används i exemplet är ett vred med två fasta lägen. Strömmatningen för knappen
visas nedan både med den interna strömförsörjningen samt med extern strömförsörjning (PNP /
SOURCE). Vid inkoppling med extern strömförsörjning måste SW1 stå mot SOURES då PNP logik
ska användas.
A0 D01 D02 D0C DI6 DI7 DIC +24
Forward operation / Stop command
Reverse operation / Stop command
Intern strömförsörjning
Extern strömförsörjning (PNP / SOURCE)
SW1
SINK SOURCE
+
24vdc
-
