Omron 3G3M1-STD - Page 48

48
2. Inkoppling

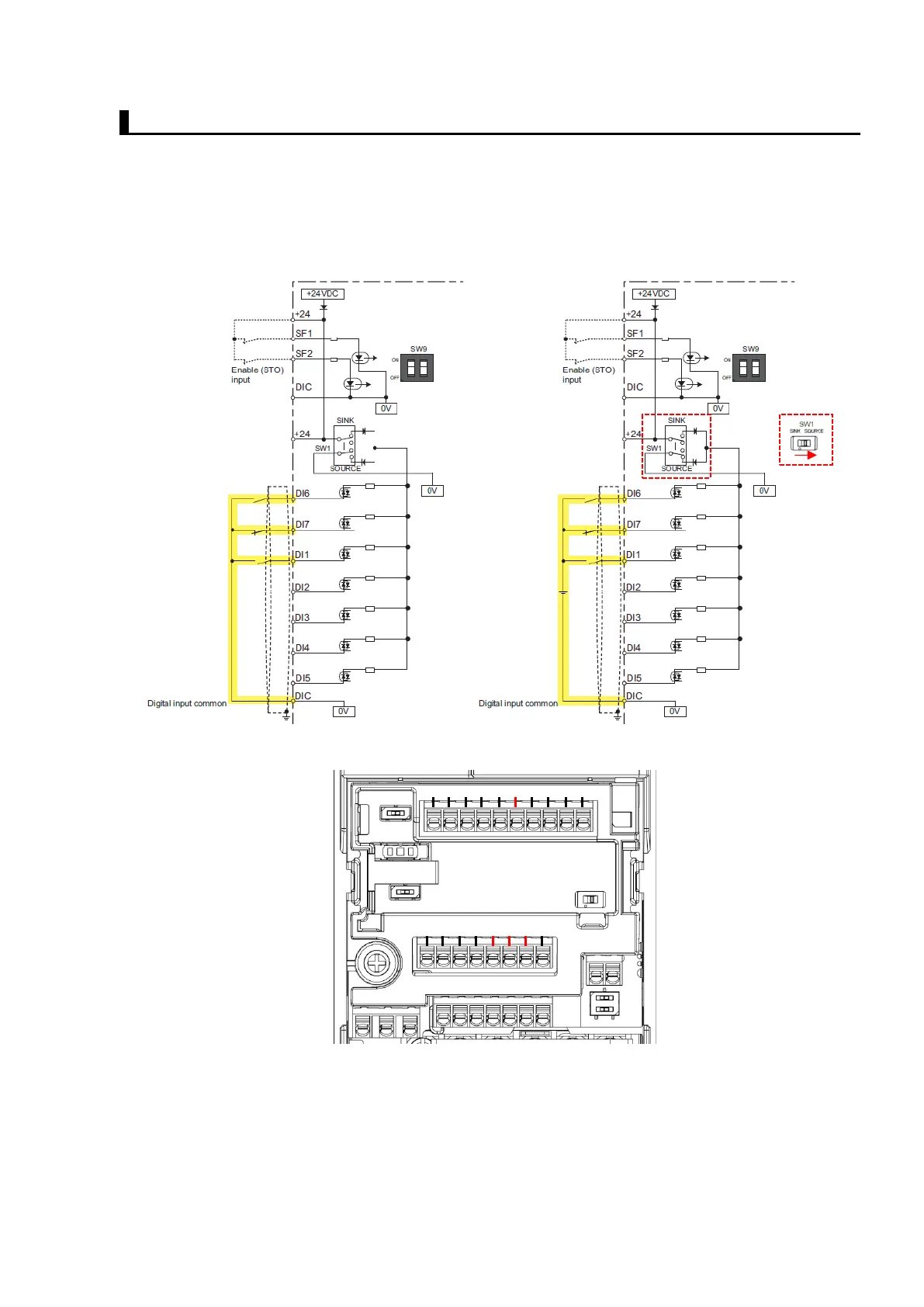

I detta exempel används ingångarna DI6, DI7 och DI1. Strömmatningen för knapparna visas nedan
både med den interna strömförsörjningen samt med extern strömförsörjning (PNP / SOURCE). Vid
inkoppling med extern strömförsörjning måste SW1 stå mot SOURES då PNP logik ska användas.
AI2 PTC +10 AI1 AIC DI1 DI2 DI3 DI4 DI5
FW, Start command
STP, Stop command
F/R, Forward operation
/ Reverse operation
A0 D01 D02 D0C DI6 DI7 DIC +24
SW1
SINK SOURCE
+
24vdc
-
Intern strömförsörjning
Extern strömförsörjning (PNP / SOURCE)
