52
5. Inkoppling

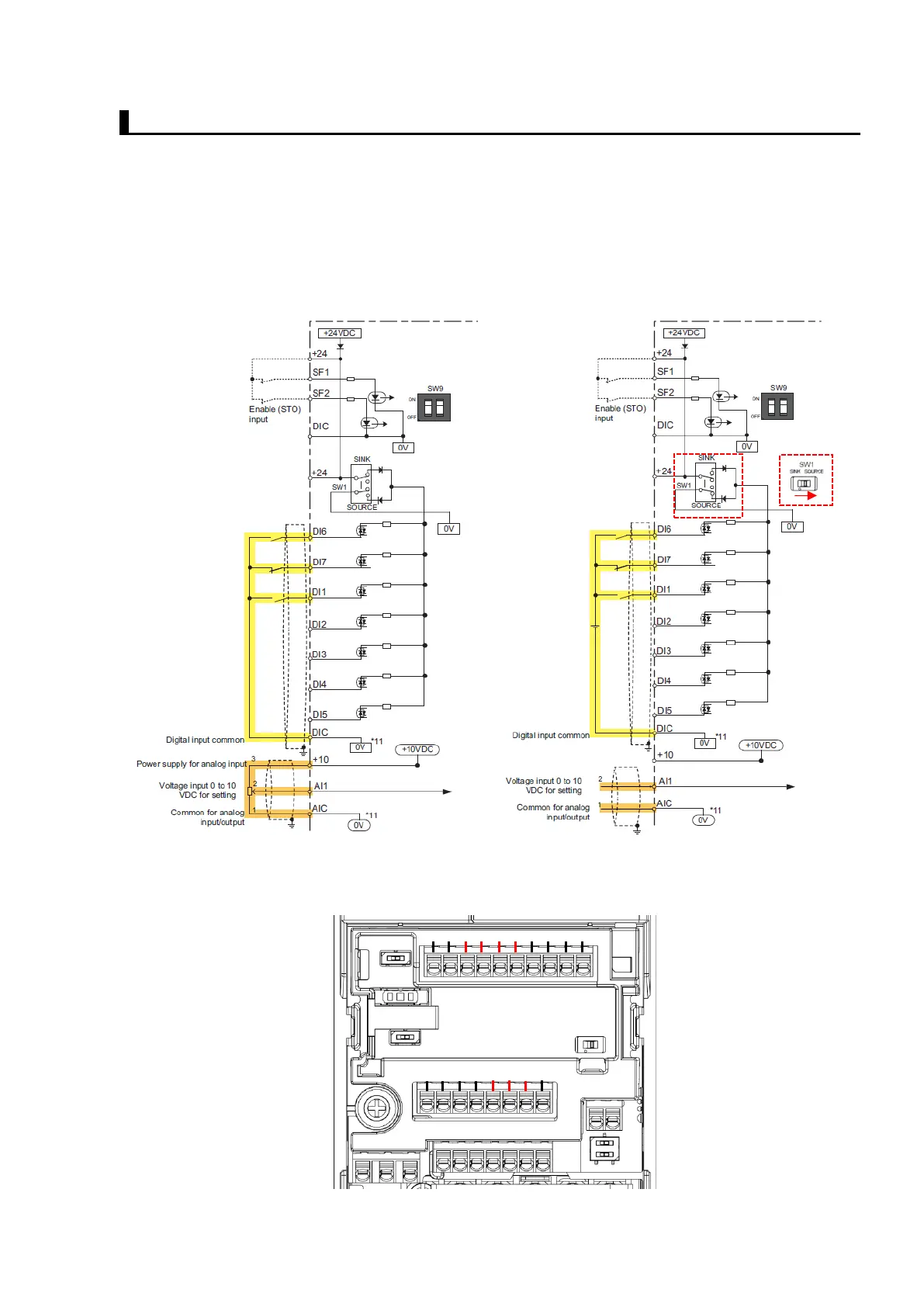

I detta exempel används ingångarna DI6, DI7 och DI1 för körkommando samt riktning.
Strömmatningen för knapparna visas nedan både med den interna strömförsörjningen samt med
extern strömförsörjning (PNP / SOURCE). Vid inkoppling med extern strömförsörjning måste SW1
stå mot SOURES då PNP logik ska användas. Frekvensreferensen kommer kopplas in på +10, AI1
och AIC.
AI2 PTC +10 AI1 AIC DI1 DI2 DI3 DI4 DI5
FW, Start command
STP, Stop command
F/R, Forward operation
/ Reverse operation
A0 D01 D02 D0C DI6 DI7 DIC +24
SW1
SINK SOURCE
+
24vdc
-
Intern strömförsörjning / potentiometer
Extern strömförsörjning (PNP / SOURCE) / 0-10 vdc
