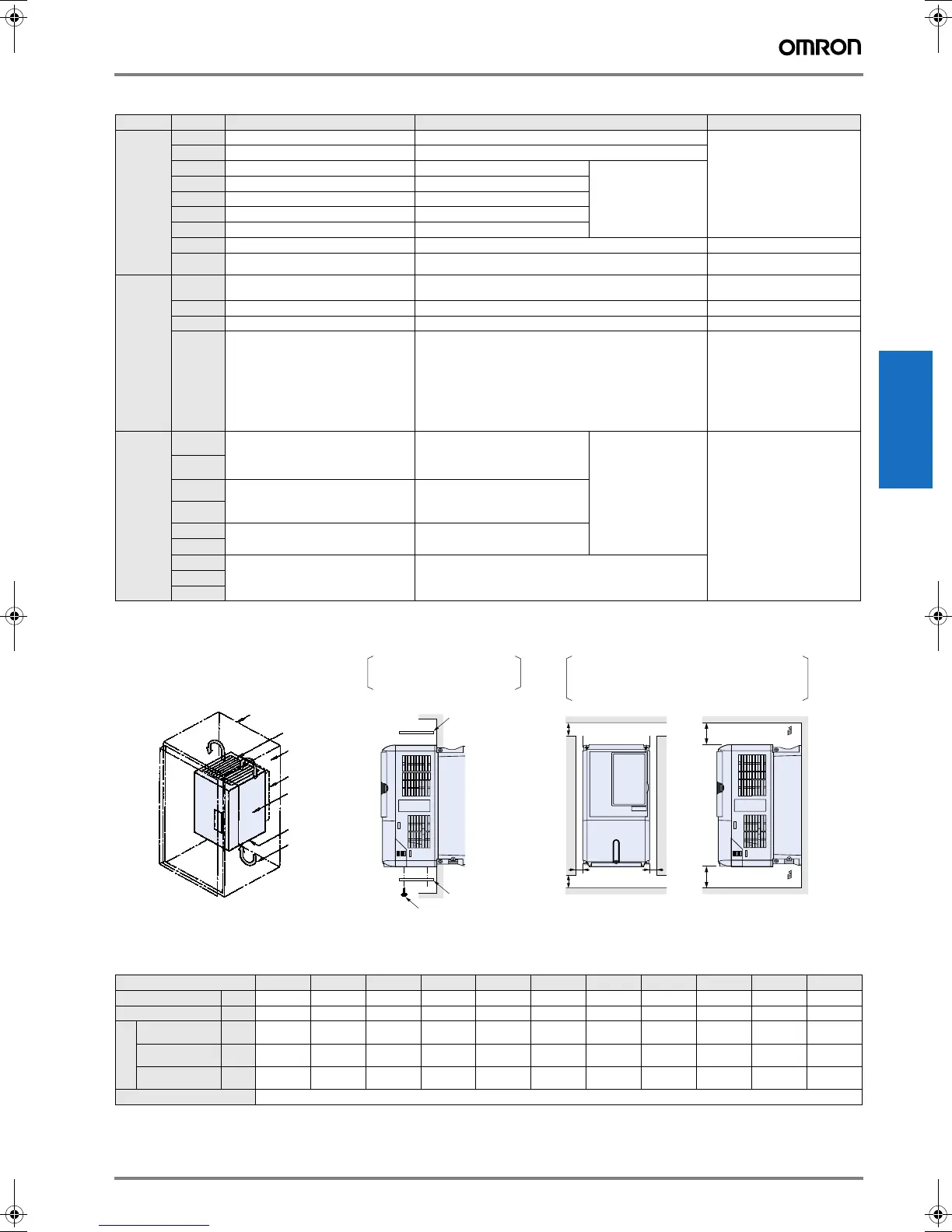

Varispeed L7 243
Inverter
Circuito di controllo
Quando si aziona un carico reattivo, ad esempio la bobina di un relè con alimentazione c.c., inserire sempre un diodo
volano
Dissipazione termica inverter
Classe 200 V
Tipo N. Nome segnale Funzione Livello del segnale
Segnali degli ingressi digitali
S1
Comando di marcia avanti/arresto Marcia avanti quando è ON e arresto quando è OFF.
24 Vc.c., 8 mA
Optotisolato
S2
Comando marcia indietro/arresto Marcia indietro quando è ON e arresto quando è OFF.
S3
Velocità nominale Velocità nominale se ON
Le funzioni vengono sele-
zionate impostando i pa-
rametri H1-01 ... H1-05.
S4
Velocità di manutenzione Velocità di manutenzione se ON
S5
Velocità intermedia Velocità intermedia se ON.
S6
Velocità di arrivo al piano Velocità di arrivo al piano se ON
S7
Non utilizzato –
BB
Blocco delle basi hardware – –
SC
Comune ingressi digitali – –
Segnali degli ingressi analogici
+V
Alimentazione ingresso analogico Alimentazione da 15 V per i riferimenti analogici
15 V
(Corrente max.: 20 mA)
A1
Frequenza di riferimento 0 ... +10 V/100% 0 ... +10 V (20 kΩ)
AC
Comune riferimenti analogici – –
E(G)
Punto di collegamento schermo – –
Segnali delle uscite digitaii
M1
Comando di frenatura
(1 contatto NA)
Comando di frenatura se ON.
Uscite a contatto multi-
funzione
Contatti a relè
Capacità contatto:
1 A max. a 250 Vc.a.
1 A max. a 30 Vc.c.
M2
M3
Controllo contattore
(1 contatto NA)
Controllo contattore se ON.
M4
M5
Inverter pronto
(1 contatto NA)
Inverter pronto se ON.
M6
MA
Segnale di uscita errore
(1 contatto in scambio)
Presenza di errore quando il circuito MA-MC è chiuso
(MB-MC aperto)
MB
MC
Modello CIMR-L7Z 23P7 25P5 27P5 2011 2015 2018 2022 2030 2037 2045 2055
Capacità dell'inverter
kVA5,78,8121722273244556982
Corrente nominale
A 15 23 31 45 58 71 85 115 145 180 215
Dissipazione
Dissipatore
W 112 164 219 374 429 501 586 865 1015 1266 1588
Interna
W 74 84 113 170 183 211 274 352 411 505 619
Totale
W 186 248 332 544 612 712 860 1217 1426 1771 2207
Tipo di raffreddamento
Raffreddato a ventola
Dissipatore interno
55 ˚C
45 ˚C
Coperchio superiore
Temperatura dell'aria
nella parte superiore
–10 ... 55 ˚C
Inverter
a telaio aperto
Temperatura
presa d'aria inverter
–10 ... 45 ˚C
Temperatura
periferica 40 ˚C
Coperchio inferiore
Dissipatore
Rimuovere i coperchi superiore e
inferiore per i modelli da 15 kW o
meno di classe 200 V e 400 V.
Quando si utilizza un inverter a telaio aperto di classe
200 V/400 V con uscita a 22 kW (o superiore), accertarsi
che vi sia abbastanza spazio per i bulloni a occhiello e il
cablaggio del circuito principale.
Coperchio superiore
50 mm o più
50 mm o più
120 mm o più
120 mm o più
30 mm o più 30 mm
o più
Dissipatore
Coperchio inferiore
Spazi laterali Spazi sopra e sotto
Vite di montaggio del coperchio
Aria
Aria
