2-26

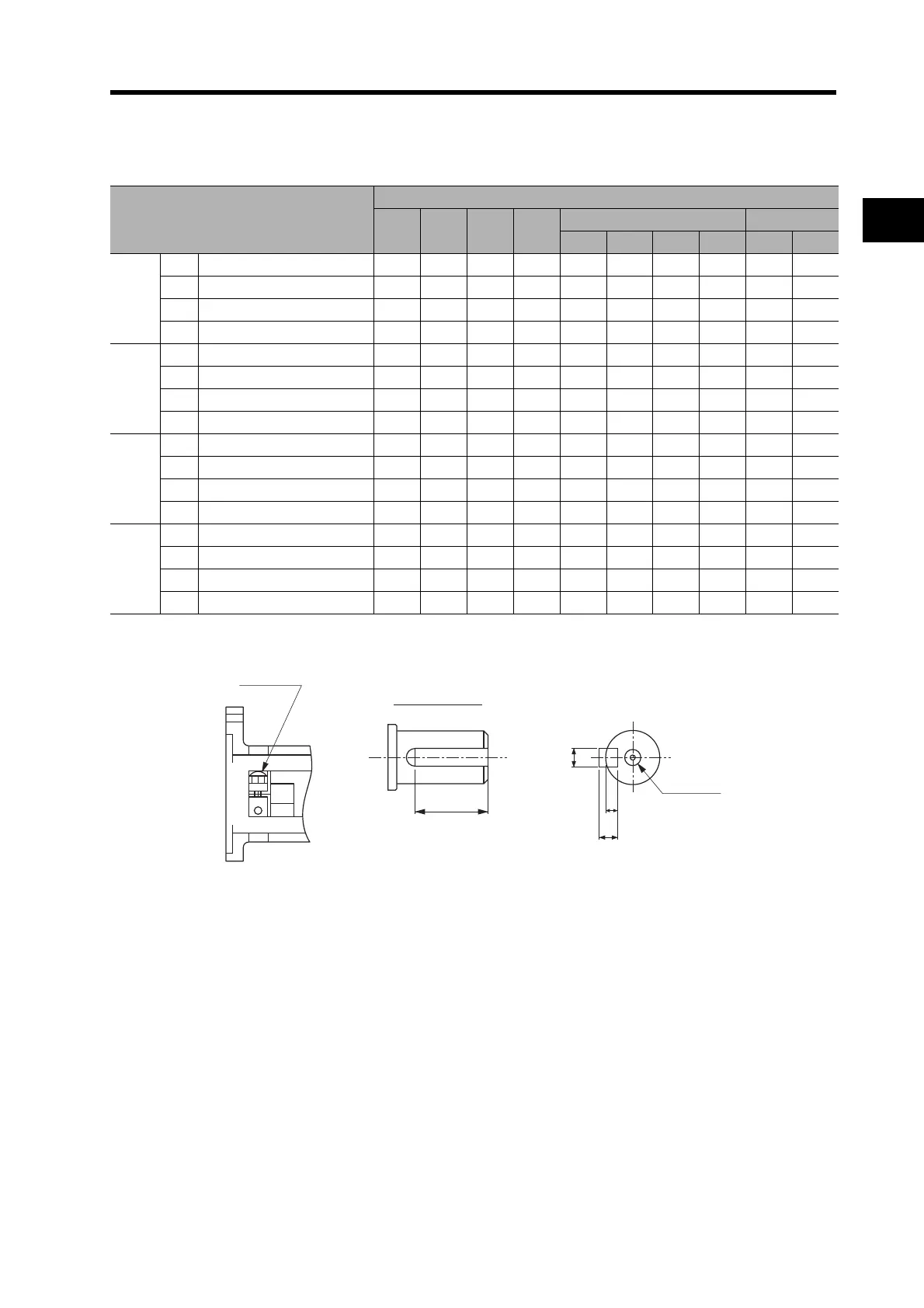

2-2 External and Mounted Dimensions
2
Standard Models and Dimensions
Outline Drawings
Model
Dimensions (mm)
Z1 Z2 AT L
Key dimensions Tap
QK b h t1 m l
50 W
1/5 R88G-VRXF05B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/9 R88G-VRXF09B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/15 R88G-VRXF15B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/25 R88G-VRXF25B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
100 W
1/5 R88G-VRXF05B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/9 R88G-VRXF09B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/15 R88G-VRXF15B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/25 R88G-VRXF25B100CJ M4 M5 M4 12 16 4 4 2.5 M5 10
200 W
1/5 R88G-VRXF05B200CJ M4 M5 M4 12 16 4 4 2.5 M5 10
1/9 R88G-VRXF09C200CJ M4 M6 M5 20 22 6 6 3.5 M6 12
1/15 R88G-VRXF15C200CJ M4 M6 M5 20 22 6 6 3.5 M6 12
1/25 R88G-VRXF25C200CJ M4 M6 M5 20 22 6 6 3.5 M6 12
400 W
1/5 R88G-VRXF05C400CJ M4 M6 M5 20 22 6 6 3.5 M6 12
1/9 R88G-VRXF09C400CJ M4 M6 M5 20 22 6 6 3.5 M6 12
1/15 R88G-VRXF15C400CJ M4 M6 M5 20 22 6 6 3.5 M6 12
1/25 R88G-VRXF25C400CJ M4 M6 M5 20 22 6 6 3.5 M6 12
m (depth l)
QK
h
t1
b
Set bolt (AT)
Key dimensions
