Omron SMARTSTEP 2 R7D-BP04H User Manual

2-28

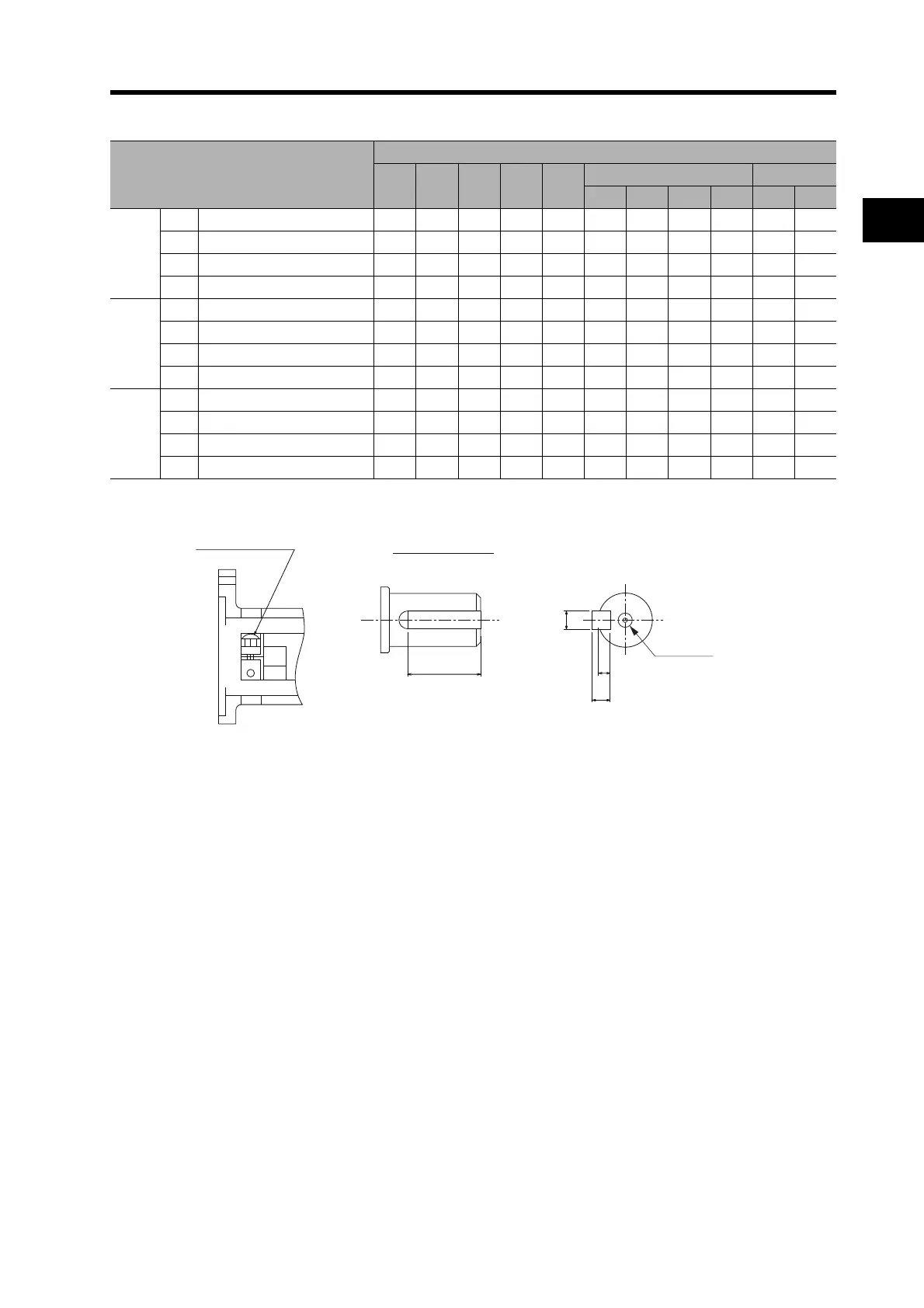

2-2 External and Mounted Dimensions
2
Standard Models and Dimensions
Outline Drawings
Model
Dimensions (mm)
Z1 Z2 AT M L
Key dimensions Tap
QK b h t1 m l
100 W
1/5 R88G-VRXF05B100PCJ M4 M5 M4 9 12 16 4 4 2.5 M5 10
1/9 R88G-VRXF09B100PCJ M4 M5 M4 9 12 16 4 4 2.5 M5 10
1/15 R88G-VRXF15B100PCJ M4 M5 M4 9 12 16 4 4 2.5 M5 10
1/25 R88G-VRXF25B100PCJ M4 M5 M4 9 12 16 4 4 2.5 M5 10
200 W
1/5 R88G-VRXF05B200PCJ M5 M5 M4 11 12 16 4 4 2.5 M5 10
1/9 R88G-VRXF09C200PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
1/15 R88G-VRXF15C200PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
1/25 R88G-VRXF25C200PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
400 W
1/5 R88G-VRXF05C400PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
1/9 R88G-VRXF09C400PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
1/15 R88G-VRXF15C400PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
1/25 R88G-VRXF25C400PCJ M5 M6 M5 11 20 22 6 6 3.5 M6 12
Set bolt (AT)
QK
h
t1
b
Key Dimensions
m (depth l)
