ONE A - Mapa del Sistema: Vistas Frontal, Izquierda, Derecha, y Posterior (Modelos a & B)

Mapa del sistema: Vistas frontal, izquierda, derecha, y posterior (Modelos A & B) - 139
Guía del Usuario Concisa
Español
Mapa del sistema: Vistas frontal, izquierda,
derecha, y posterior (Modelos A & B)

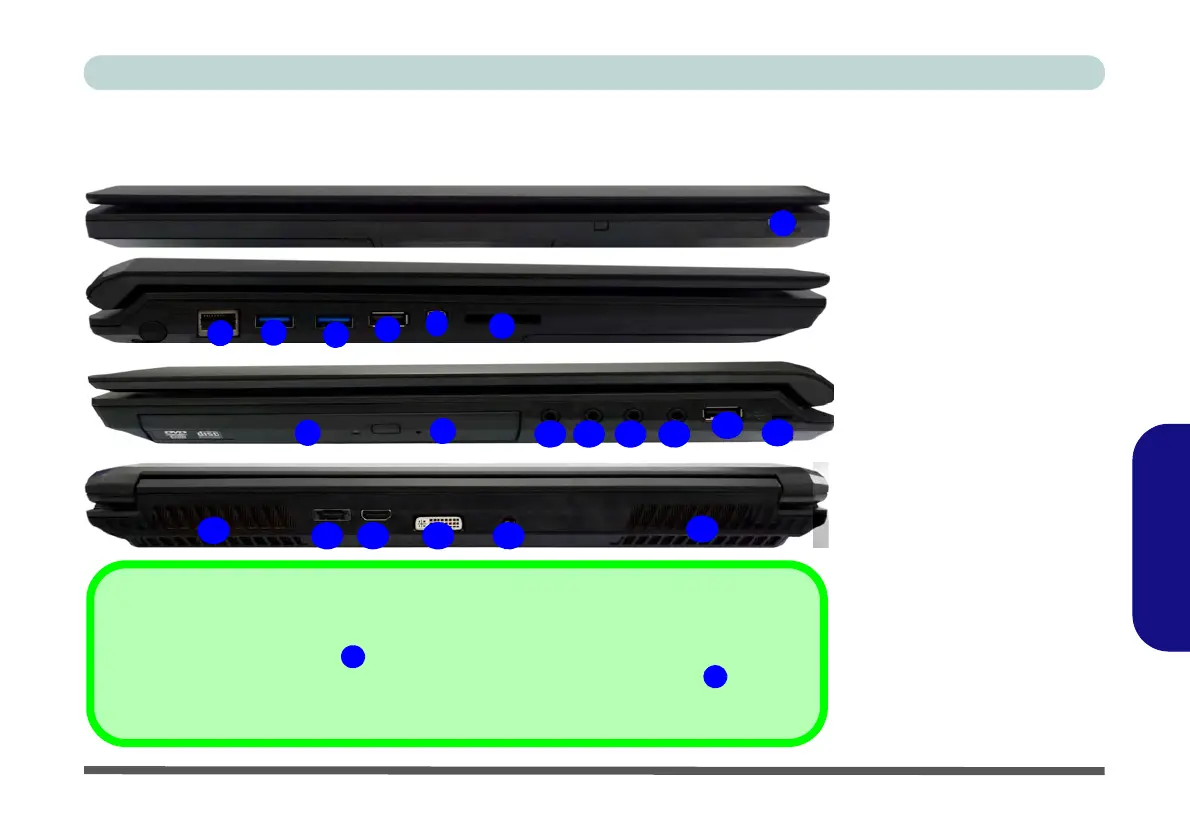

Figura 6 - Vistas frontal, iz-
quierda, derecha, y posterior
(Modelos A & B)
1. Indicadores LED de
encendido
2. Conector LAN RJ-45
3. Puertos USB 3.0
4. Puerto USB 2.0 alimentado
(Ver nota abajo)
5. Puerto Mini-IEEE 1394a
6. Lector de tarjetas Multi en 1
7. Bahía de dispositivo óptico
8. Orificio de expulsion de
emergencia
9. Conector de salida de
auriculares
10. Conector de entrada para
micrófono
11. Conector combo salida S/
PDIF y salida Surround
12. Conector de entrada de línea
13. Puerto USB 2.0
14. Ranura del cierre de seguridad
15. Rejilla
16. Puerto combinado eSATA/USB
17. Puerto de salida de HDMI
18. Puerto para salida DVI
19. Conector de entrada DC

USB
El color de los puertos USB 3.0 es azul. USB 3.0 transfiere los datos mucho más rápido que
USB 2.0 y es compatible con su antecesor USB 2.0. El puerto USB 2.0 alimentado puede su-
ministrar corriente cuando el sistema está apagado pero necesita el adaptador AC/DC. Active o
desactive este puerto con Fn + botón de encendido.
3
4
4
7
5
6
1
2
3
9 10 11
14
12
8
3
17 1916 18
15
15
Parte frontal
Lateral derecho
Lateral izquierdo
Parte posterior
13
