ONE A - Carte du Système: Vues de Face, Gauche, Droite & Arrière (Modèles a & B)

Carte du système: Vues de face, gauche, droite & arrière (Modèles A & B) - 91
Guide Utilisateur Concis
Français
Carte du système: Vues de face, gauche, droite
& arrière (Modèles A & B)

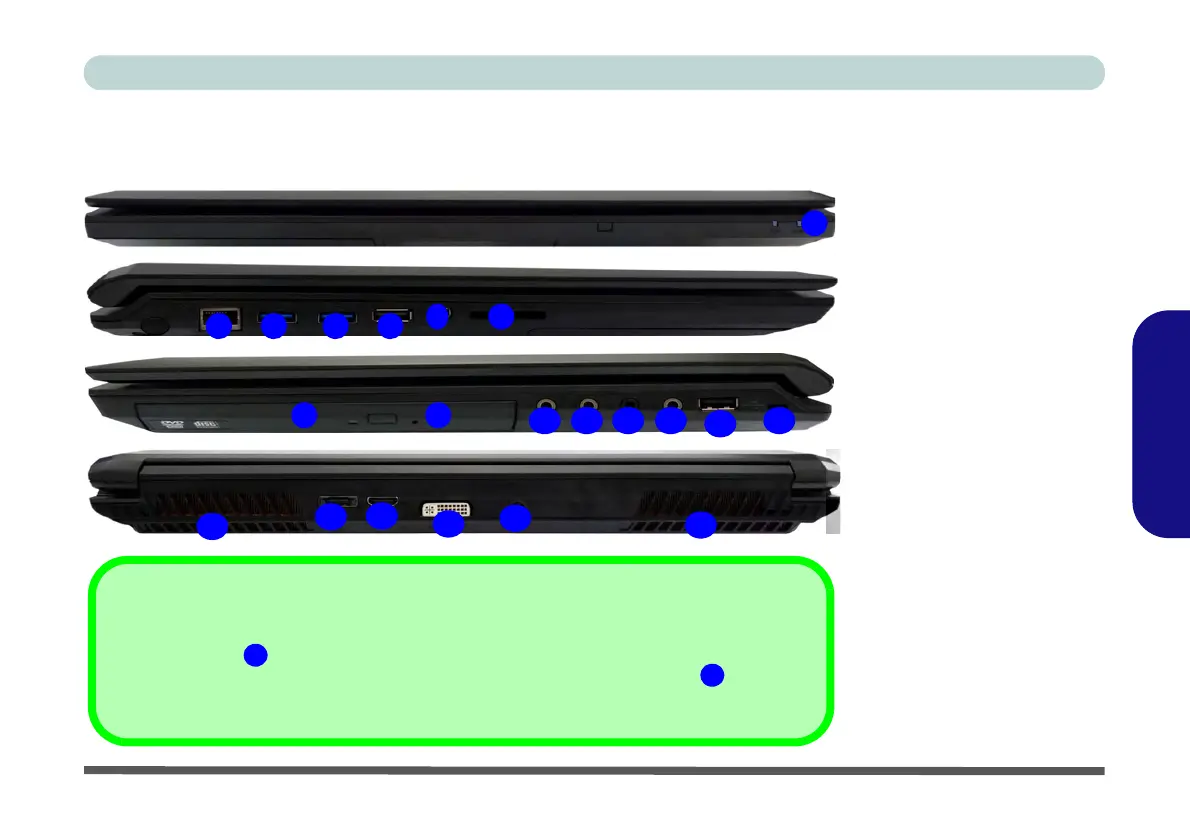

Figure 6
Vues de face, gauche, droite
& arrière (Modèles A & B)
1. Indicateurs d’alimentation
LED
2. Prise réseau RJ-45
3. Ports USB 3.0
4. Port USB 2.0 alimenté
(Voir la remarque ci-
dessous)
5. Port Mini-IEEE 1394a
6. Lecteur de carte Multi-en-1
7. Baie de périphérique optique
8. Trou d’ejection d’urgence
9. Prise de sortie casque
10. Prise d'entrée de
microphone
11. Prise combo de sortie S/
PDIF et sortie Surround
12. Prise d'entrée de ligne
13. Port USB 2.0
14. Fente de verrouillage de
sécurité
15. Ventilation
16. Port eSATA/USB combiné
17. Prise de sortie HDMI
18. Prise de sortie DVI
19. Prise d'entrée DC
4
7
5 6
1
2 3
9 10 11 12

USB
Les ports USB 3.0 sont colorés en bleu. USB 3.0 transfèrera des données bien plus rapidement
que l’USB 2.0, et il est compatible en amont avec USB 2.0. Le port USB 2.0 alimenté peut fournir
l’alimentation lorsque le système est arrêté mais encore alimenté par l'adaptateur AC/DC. Basculer
l’alimentation sur ce port en utilisant la combinaison Fn + bouton d’alimentation.
3
4
8
14
Face
Gauche
Droit
3
17
19
16
18
15
15
Arrière
13
