ONE A - Mapa del Sistema: Vistas Frontal, Izquierda, Derecha, y Posterior (Modelos C & D)

140 - Mapa del sistema: Vistas frontal, izquierda, derecha, y posterior (Modelos C & D)
Guía del Usuario Concisa
Español
Mapa del sistema: Vistas frontal, izquierda,
derecha, y posterior (Modelos C & D)

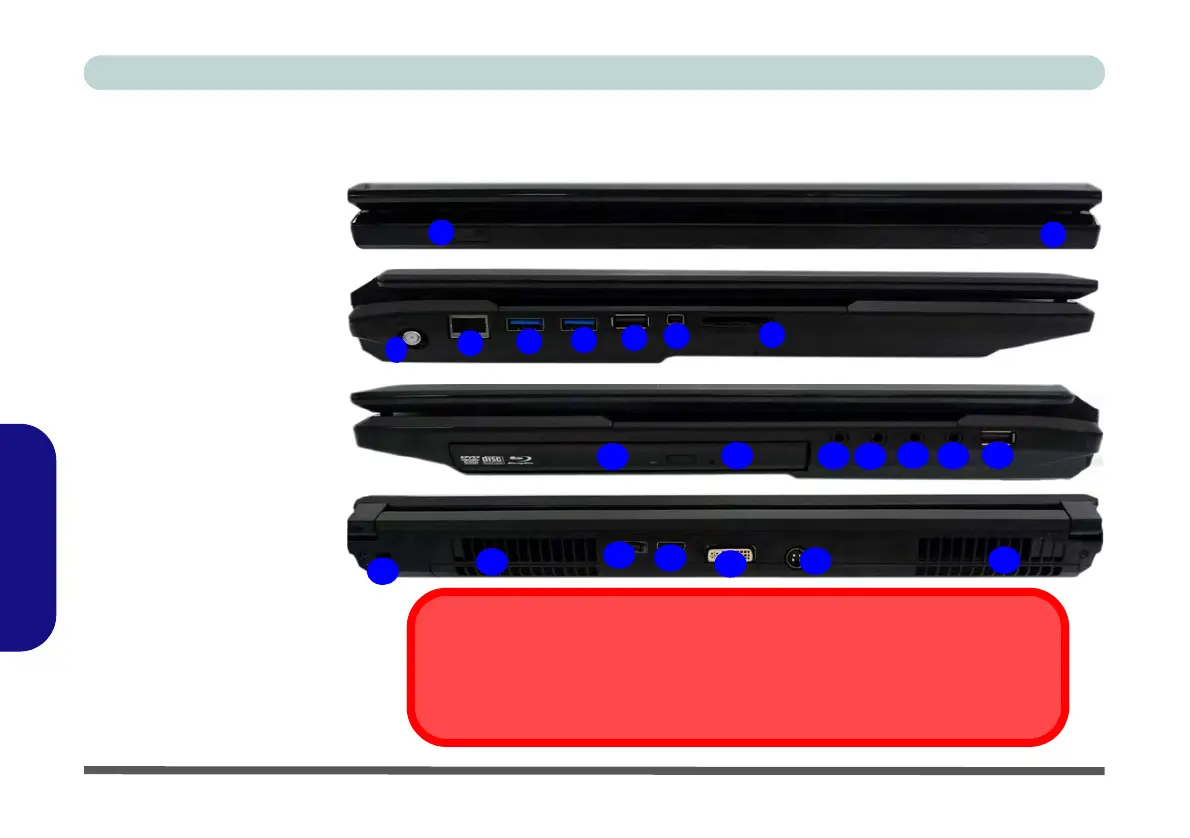

Figura 7 - Vistas frontal, iz-
quierda, derecha, y posterior
(Modelos C & D)
1. Receptor de infrarrojos
2. Indicadores LED de encendido
3. Conector LAN RJ-45
4. *Puertos USB 3.0
5. *Puerto USB 2.0 alimentado
(*consulte USB en la
página 139
)
6. Conector de antena de cable
7. Puerto Mini-IEEE 1394a
8. Lector de tarjetas Multi en 1
9. Bahía de dispositivo óptico
10. Orificio de expulsion de
emergencia
11. Conector de salida de
auriculares
12. Conector de entrada para
micrófono
13. Conector combo salida S/
PDIF y salida Surround
14. Conector de entrada de línea
15. Puerto USB 2.0
16. Ranura del cierre de seguridad
17. Rejilla
18. Puerto combinado eSATA/USB
19. Puerto de salida de HDMI
20. Puerto para salida DVI
21. Conector de entrada DC
5
8
6
7
2
3
4
9
10
12
14
13
4
16
18
15
17
17
19
20
21
1
11

Recalentamiento
Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s)
con el equipo encendido.
Parte frontal
Lateral derecho
Lateral izquierdo
Parte posterior
