Systemübersicht: Ansicht von vorne, links, rechts
und hinten (Modelle A & B)

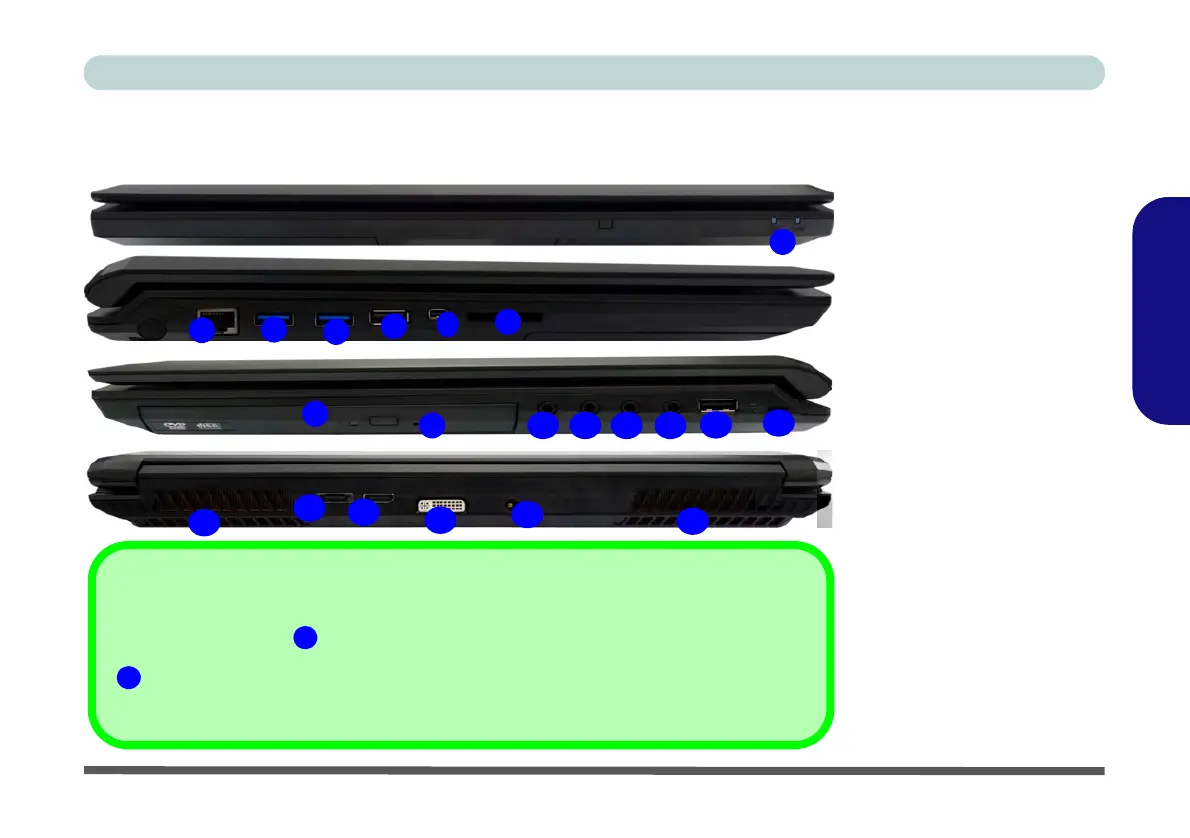

Abb. 6 - Ansicht von vorne,
links, rechts und hinten (Mo-
delle A & B)
1. LED-Stromanzeigen
2. RJ-45 LAN-Buchse
3. USB 3.0 Anschlüsse
4. Eingeschaltete USB 2.0
Anschluss
(Siehe folgenden Hinweis)
5. Mini-IEEE 1394a Anschluss
6. Multi-in-1 Kartenleser
7. Schacht für optisches
Laufwerk
8. Notauswurfloch
9. Kopfhörer-Ausgangsbuchse
10. Mikrofon-Eingangsbuchse
11. S/PDIF-Ausgang & Sur-
round-Ausgang Combo
Buchse
12. Line-Eingangsbuchse
13. USB 2.0 Anschluss
14. Sicherheitsschloß-Buchse
15. Luftungsoffnung
16. Kombinierter eSATA/USB-
Anschluss
17. HDMI-Ausgangsanschluss
18. DVI-Ausgangsanschluss
19. DC-Eingangsbuchse

USB
Die USB 3.0 Anschlüsse sind blau. Die Datenübertragung ist bei USB 3.0 viel schneller als bei
USB 2.0, und USB 3.0 ist rückwärts kompatibel mit USB 2.0. Der eingeschaltete USB 2.0 Anschluss
kann auch bei ausgeschaltetem System als Stromversorger verwendet werden, solange das
Gerät über den AC/DC-Netzadapter mit Strom versorgt wird. Dieser Anschluss wird mit der
Tastenkombination Fn + Netzschalter eingeschaltet.
