ONE A - Carte du Système: Vues de Face, Gauche, Droite & Arrière (Modèles C & D)

92 - Carte du système: Vues de face, gauche, droite & arrière (Modèles C & D)
Guide Utilisateur Concis
Français
Carte du système: Vues de face, gauche, droite
& arrière (Modèles C & D)

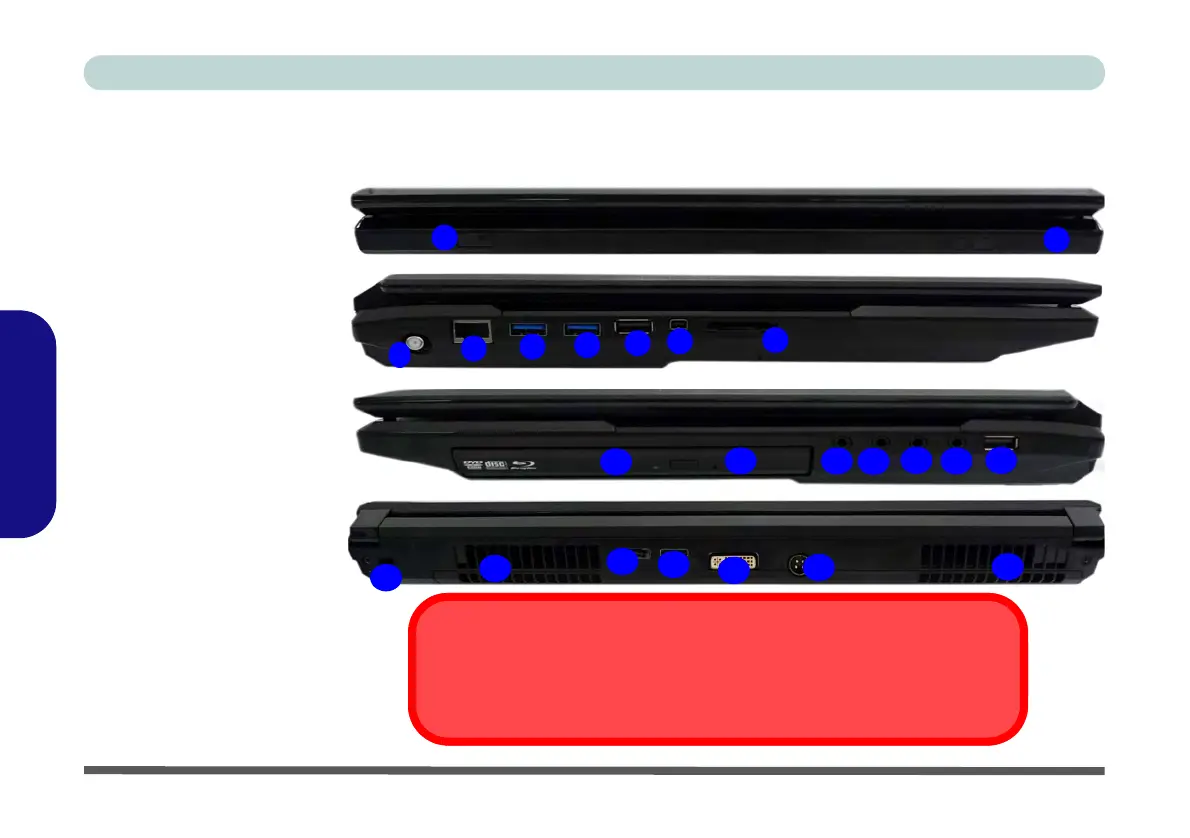

Figure 7
Vues de face, gauche, droite
& arrière (Modèles C & D)
1. Récepteur infrarouge
2. Indicateurs d’alimentation
LED
3. Prise réseau RJ-45
4. *Ports USB 3.0
5. *Port USB 2.0 alimenté
(*voir USB à la page 91)
6. Prise d'antenne câblée
(CATV)
7. Port Mini-IEEE 1394a
8. Lecteur de carte Multi-en-1
9. Baie de périphérique optique
10. Trou d’ejection d’urgence
11. Prise de sortie casque
12. Prise d'entrée de microphone
13. Prise combo de sortie S/PDIF
et sortie Surround
14. Prise d'entrée de ligne
15. Port USB 2.0
16. Fente de verrouillage de sécurité
17. Ventilation
18. Port eSATA/USB combiné
19. Prise de sortie HDMI
20. Prise de sortie DVI
21. Prise d'entrée DC
5
8
6
7
2
3
4
9
10
12
14
13
4
16
18
15
17
17
19
20
21
1
11

Surchauffe
Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne
bouche la (les) ventilation(s) quand le systeme est allumé.
Face
Gauche
Droit
Arrière
