ONE A - Descrizione del Sistema: Vista Anteriore, Sinistra, Destra E Posteriore (Modelli a & B)

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore (Modelli A & B) - 179
Guida Rapida per l'Utente
Italiano
Descrizione del sistema: Vista anteriore,
sinistra, destra
e posteriore (Modelli A & B)

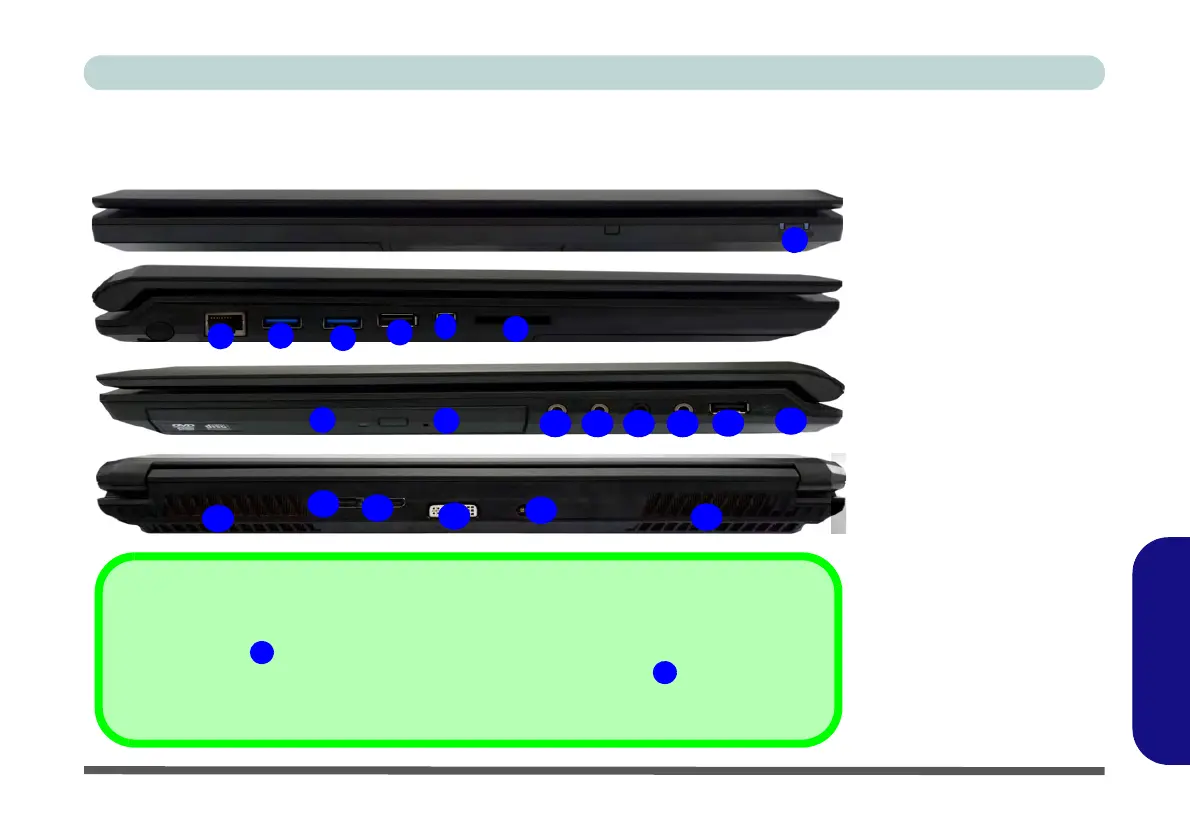

Figura 6 - Vista anteriore, si-
nistra, destra e posteriore
(Modelli A & B)
1. Indicatori LED
alimentazione
2. Jack di rete tipo RJ-45
3. Porte USB 3.0
4. Porta USB 2.0 alimentata
(vedere la nota sotto)
5. Porta Mini-IEEE 1394a
6. Lettore di schede Multi-in-1
7. Bay unità ottica
8. Foro di espulsione di
emergenza
9. Jack uscita delle cuffie
10. Jack ingresso del
microfono
11. Jack combo uscita S/PDIF
e uscita Surround
12. Jack di ingresso di linea
13. Porta USB 2.0
14. Slot blocco di sicurezza
15. Ventola
16. Porta eSATA/USB
combinata
17. Porta uscita HDMI
18. Porta uscita DVI
19. Jack di ingresso DC

USB
Le porte USB 3.0 sono di colore blu. USB 3.0 trasferisce i dati molto più velocemente di USB
2.0 ed è compatibile con i dispositivi USB 2.0. La porta USB 2.0 alimentata può fornire alimen-
tazione quando il sistema è spento ma alimentato tramite l'alimentatore AC/DC. Attivare/disattivare
la porta utilizzando Fn + Pulsante di alimentazione.
3
4
4
7
5
6
1
2
3
9 10 11
14
12
8
3
17
19
16
18
15
15
13
Lato anteriore
Lato sinistro
Lato destro
Lato posteriore
