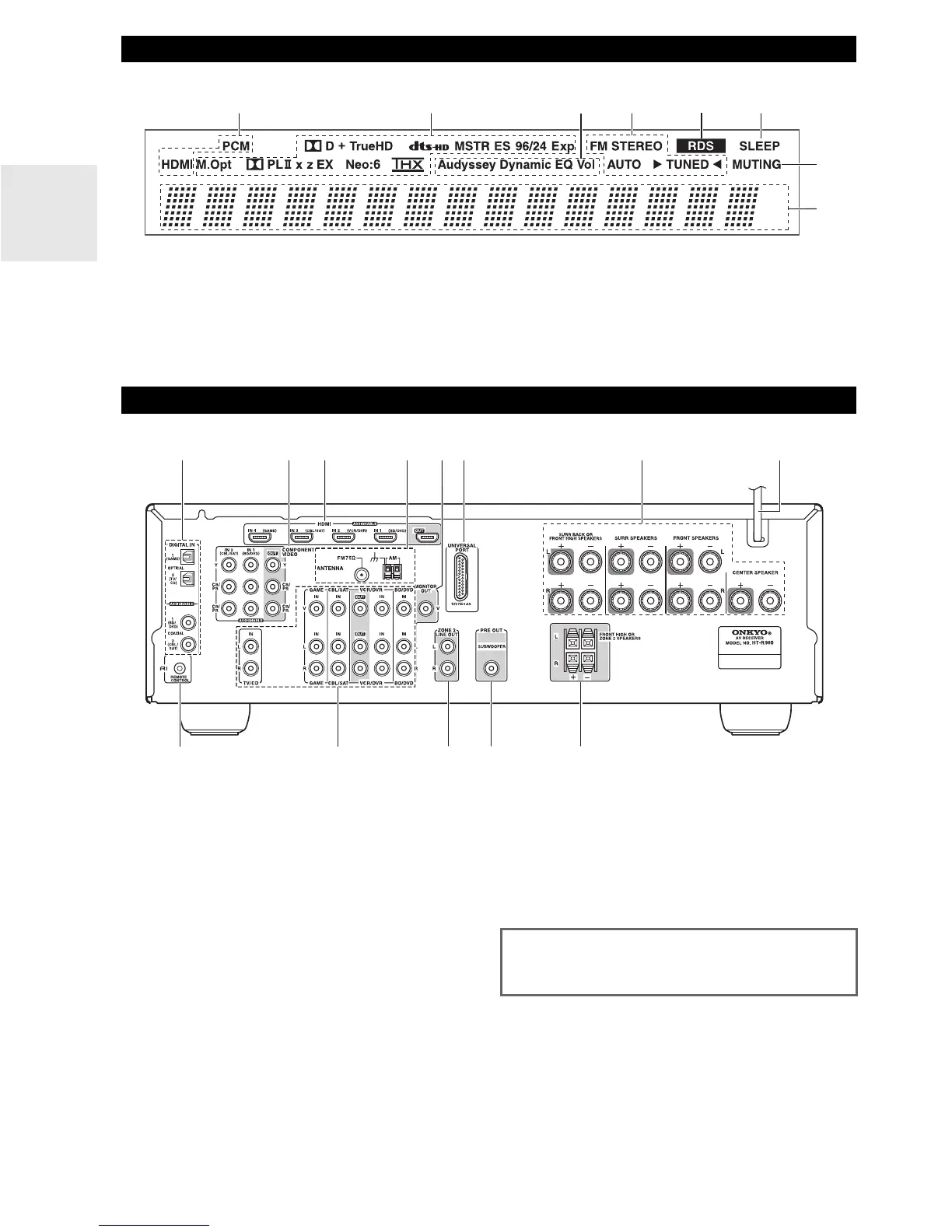

Pour toute information complémentaire, référez-vous aux pages indiquées entre parenthèses.
a Témoins d’entrée audio
b Témoins de format et de mode d’écoute (➔ 30, 51)
c Témoins Audyssey (➔ 23, 40, 43)
d Témoins de syntonisation (➔ 26)
e Témoin RDS (Modèles pour l’Europe) (➔ 27)
f Témoin SLEEP (➔ 22)
g Témoin MUTING (➔ 22)
h Zone de message
a Prises DIGITAL IN OPTICAL et COAXIAL
b Prises COMPONENT VIDEO IN et OUT
c Prises HDMI IN et OUT
d Prise FM ANTENNA et borne AM ANTENNA
e Prise MONITOR OUT V
f Prise UNIVERSAL PORT
g Bornes SPEAKERS
(CENTER, FRONT, SURR et SURR BACK OR
FRONT HIGH)
h Cordon d’alimentation
i Prise u REMOTE CONTROL
j Prises vidéo composite et audio analogique
(BD/DVD IN, VCR/DVR IN et OUT, CBL/SAT IN,
GAME IN et TV/CD IN)
k Prises ZONE 2 LINE OUT
l Prise SUBWOOFER PRE OUT
m Bornes FRONT HIGH OR ZONE 2 SPEAKERS
Écran
ab ef
h
g
cd
Panneau arrière
acb
d
h
ef
g
i
jklm
Consultez « Branchement de l’Ampli-tuner AV » pour
toute information complémentaire sur les branchements
(➔ 11 à 19).
