12
Fr

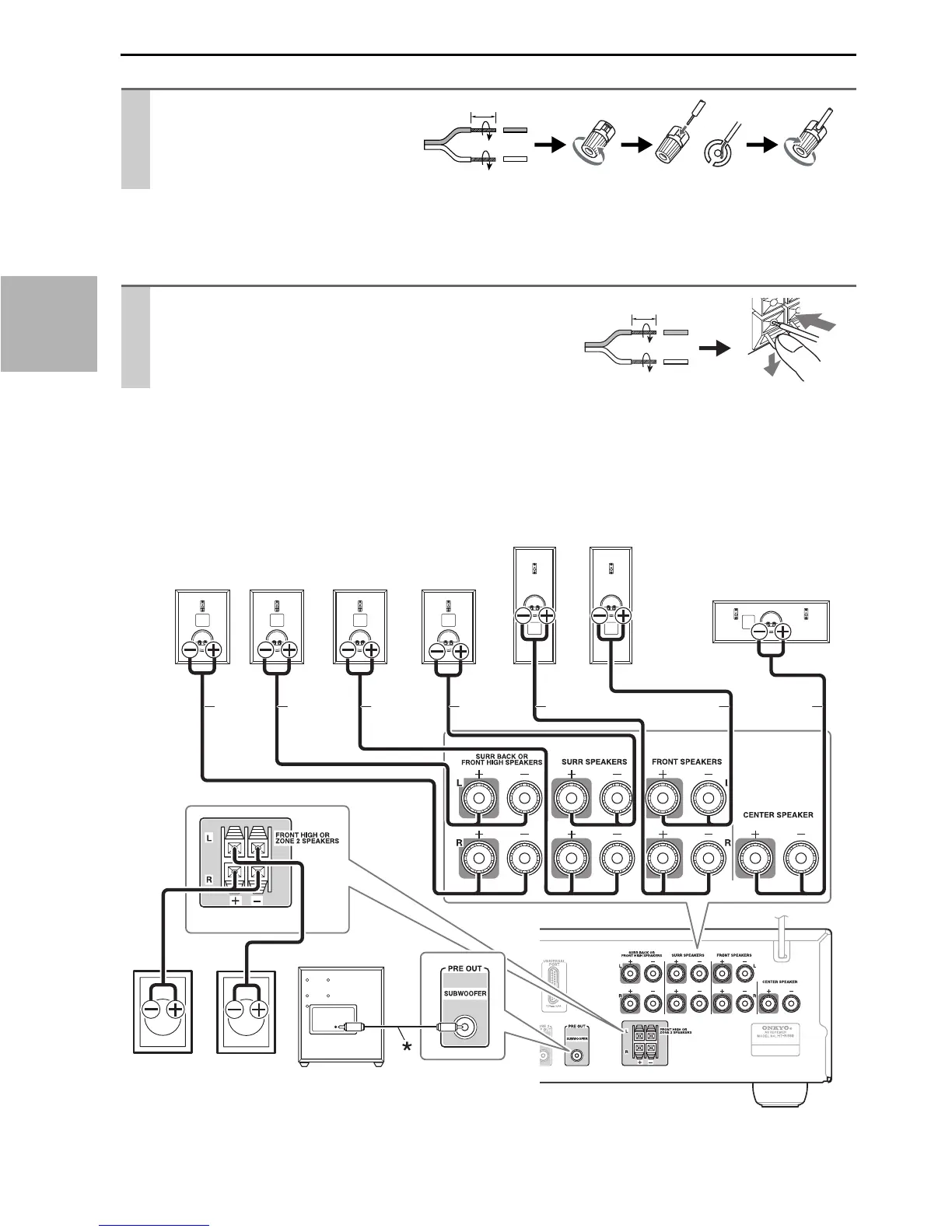

Branchement des câbles d’enceinte
Bornes d’enceinte à visser
Utilisation de fiches banane (modèles pour l’Amérique du Nord)
• Si vous utilisez des fiches bananes, serrez la borne de l’enceinte avant d’insérer la fiche banane.
• N’insérez pas directement le code d’enceinte dans le trou central de la borne de l’enceinte.
Bornes d’enceinte à pousser
L’illustration suivante montre sur quelle paire de bornes chaque enceinte doit être branchée. Si vous n’utilisez qu’une
enceinte surround arrière, branchez-la aux bornes SURR BACK OR FRONT HIGH L.
■ Modèles pour l’Amérique du Nord
Dénudez les extrémités des câbles
d’enceinte sur 12 à 15 mm environ et
torsadez les fils dénudés comme indi-
qué sur la figure. (Les câbles fournis
ont déjà été dénudés.)
12 à 15 mm
Dénudez les extrémités des câbles d’enceinte sur 10 à 12 mm
environ et torsadez les fils dénudés comme indiqué sur la
figure. (Les câbles fournis ont déjà été dénudés.)
10 à 12 mm
Enceinte
surround
arrière
droite
Enceinte
surround
arrière
gauche
Blanc
Enceinte centrale
Subwoofer
amplifié
Enceinte
avant
droite
Enceinte
avant
gauche
RougeBleuGris Vert
Enceinte
surround
droite
Enceinte
surround
gauche
Enceinte
avant haute
droite
(Facultatif)
Enceinte
avant haute
gauche
(Facultatif)
MarronMarron
clair
