TX-SR674/674E/8467
IC BLOCK DIAGRAMS AND TERMINAL DESCRIPTIONS -2
Q2001 : F2602E (XM Digital Transceiver)

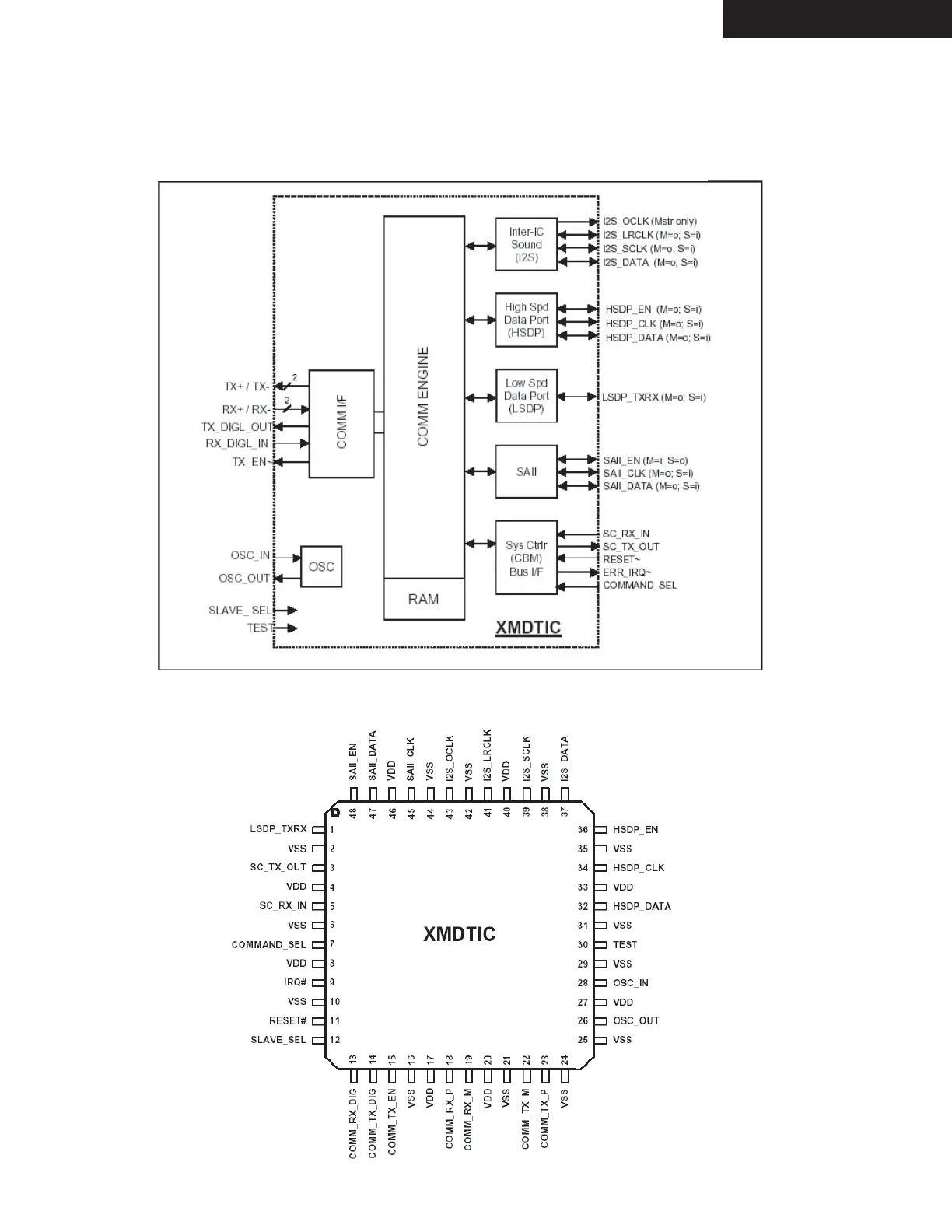

BLOCK DIAGRAM
PIN CONFIGURATION
