5.3. Befestigung der Fächer und Ablagefinger
Dieses Verfahren beschreibt die Installation der oberen und unteren Ablagefinger.
Ablagefinger müssen neu installiert werden, wenn sie entfernt werden oder brechen.
Es wird empfohlen, die Fächer zum leichteren Zugriff beim Wiedereinbau zu
entfernen. Ziehen Sie die Fächer einfach heraus und legen Sie diese beiseite.
Untere Ablagefinger
Die unteren Ablagefinger werden vormontiert angeliefert und müssen nur noch in ihre
Position eingesetzt werden. Führen Sie diese in die Schlitze an der Unterseite jedes
Fachbodens ein.
Halten Sie das eine Ende der Ablagefinger im Schlitz zentriert und drücken Sie das
untere Ende nach unten, sodass der Fingerstift unter die kleinen Laschen an jeder
Seite gleiten kann. Lassen Sie den Finger los. Die Feder im Inneren hält den Finger
jetzt in seiner Position gegenüber der Lasche.
Hinweis: Bei der Installation des unteren Fingers ist es wichtig, dass der Finger wie
dargestellt in einem Winkel nach oben ausgerichtet ist. Wenn der Finger flach nach
unten gedrückt wird, kann er nicht installiert werden.

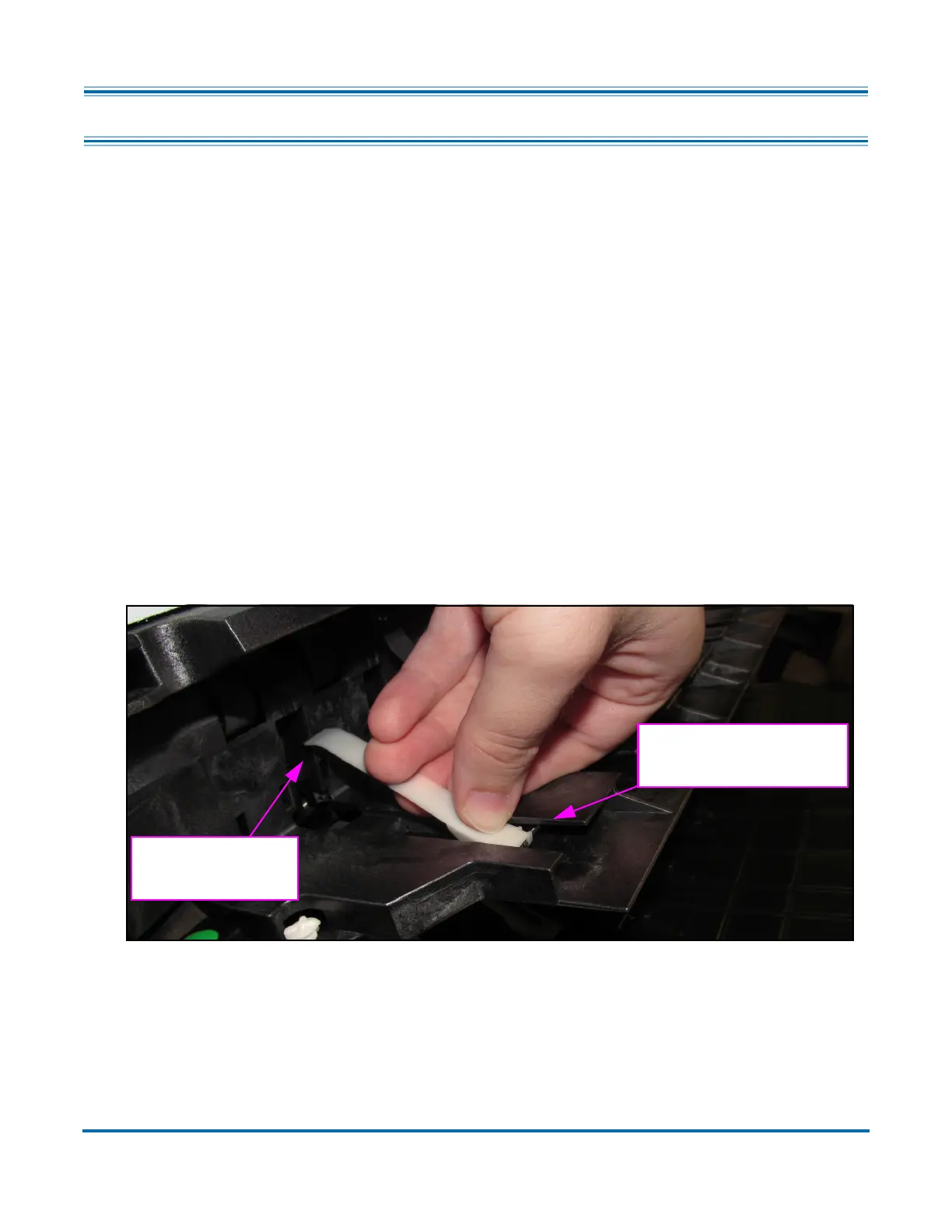

Abbildung 5-12: Untere Ablagefinger
Hinweis:
Bei Seriengeräten sind die Ablagefinger schwarz. Der oben abgebildete
weiße Ablagefinger wurde verwendet, um auf dem Foto einen besseren Kontrast zu
erhalten.
Ende mit
Schlitz ausrichten
Stift nach unten
unter Lasche drücken
