Packing list D240/ D280; D240 Vario/ D280 Vario
30 / 11 / 2007 Page 3Packing list D240/ D280; D240 Vario/ D280 Vario Add-on kit D240/D280 ; Version 1.3.3
© 2007
GB

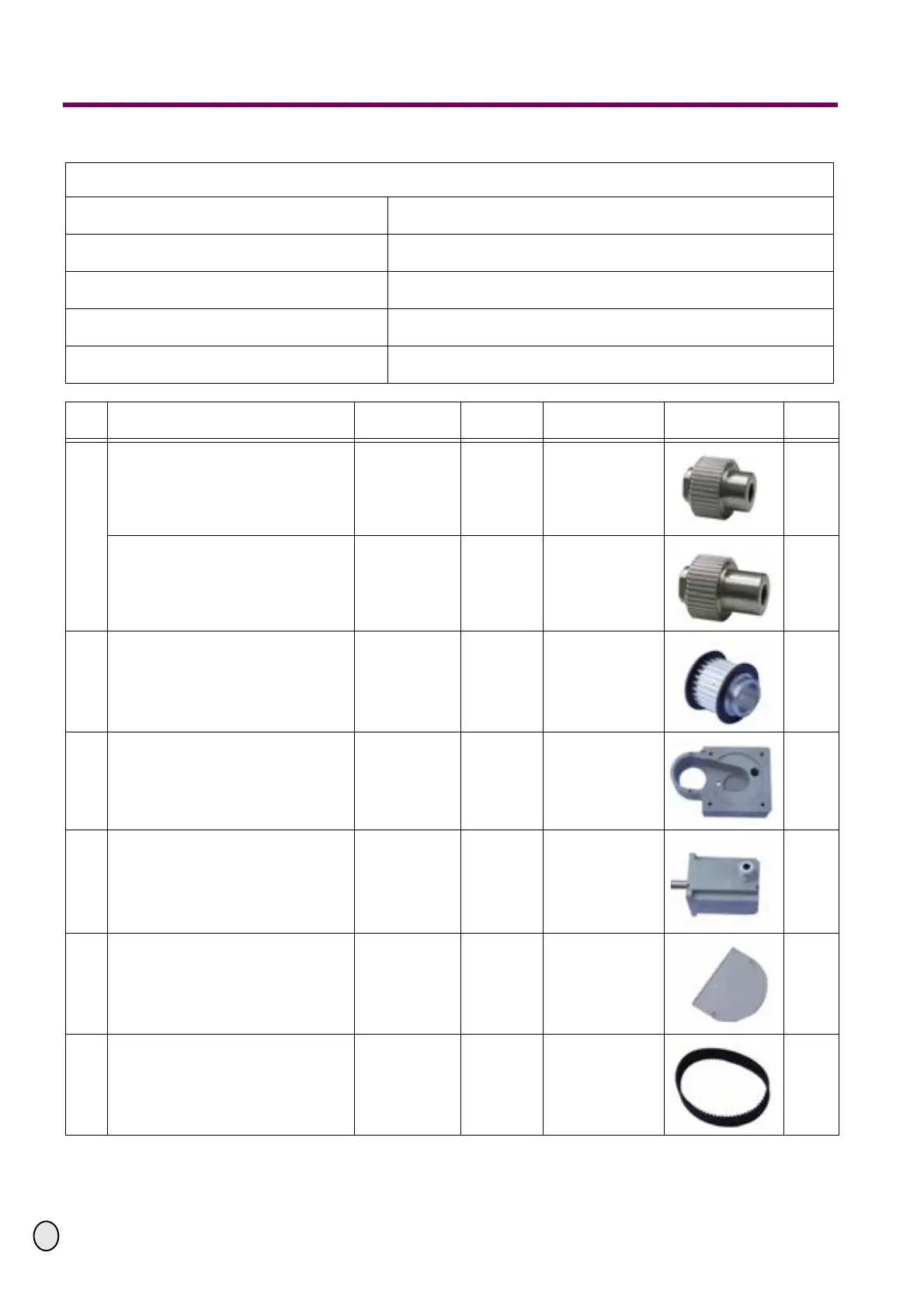

1 Packing list D240/ D280; D240 Vario/ D280 Vario
Maschinemodell
Machine type
CNC - D240/ D280
Artikelnummer Komplettpaket
Item No complete package
357 0240
Netto Gewicht
Net Weight
5,5 kg
Brutto Gewicht
Gross Weight
6 kg
Abmessung (Lx B x H)
Dimensions (L x W x H)
280 x 220 x 145 mm
Nr.
No
Bezeichnung
Description
Artikelnummer
Item No
Teile Nr.
Part No
Grösse
Size
Abbildung
Illustration
Stck.
Qty.
1
Zahnriemenscheibe für Spindel Z-Achse
Toothed belt disk for shaft Z axis
359 0221
D 240
CNC-01
40 Zähne,
HTD-40-3M-15
(40 teeth)
1
Zahnriemenscheibe für Spindel Z-Achse
Toothed belt disk for shaft Z axis
359 02214
D 280
CNC-01
40 Zähne,
HTD-40-3M-15
(40 teeth)
1
2
Zahnriemenscheibe für Motor Z-Achse
Toothed belt disk for motor Z axis
359 0223 CNC-03
26 Zähne,
HTD-26-3M-15F
(26 teeth)
1
3
Gehäuse für Z-Achse
Housing for Z axis
359 0225 CNC-06 1
4
Schrittmotor für Z-Achse
Step motor Z axis
357 3307 CNC-11
34H280-01A
4,2 NM
6 A
40 V
1
5
Abdeckplatte Antrieb Z-Achse
Cover plate drive Z axis 0 357 0240 08 CNC-08 1
6
Zahnriemen für Z-Achse
Gear belt for Z axis
3590210 CNC-09
3M-15
225 Zähne
(225 teeths)
1
