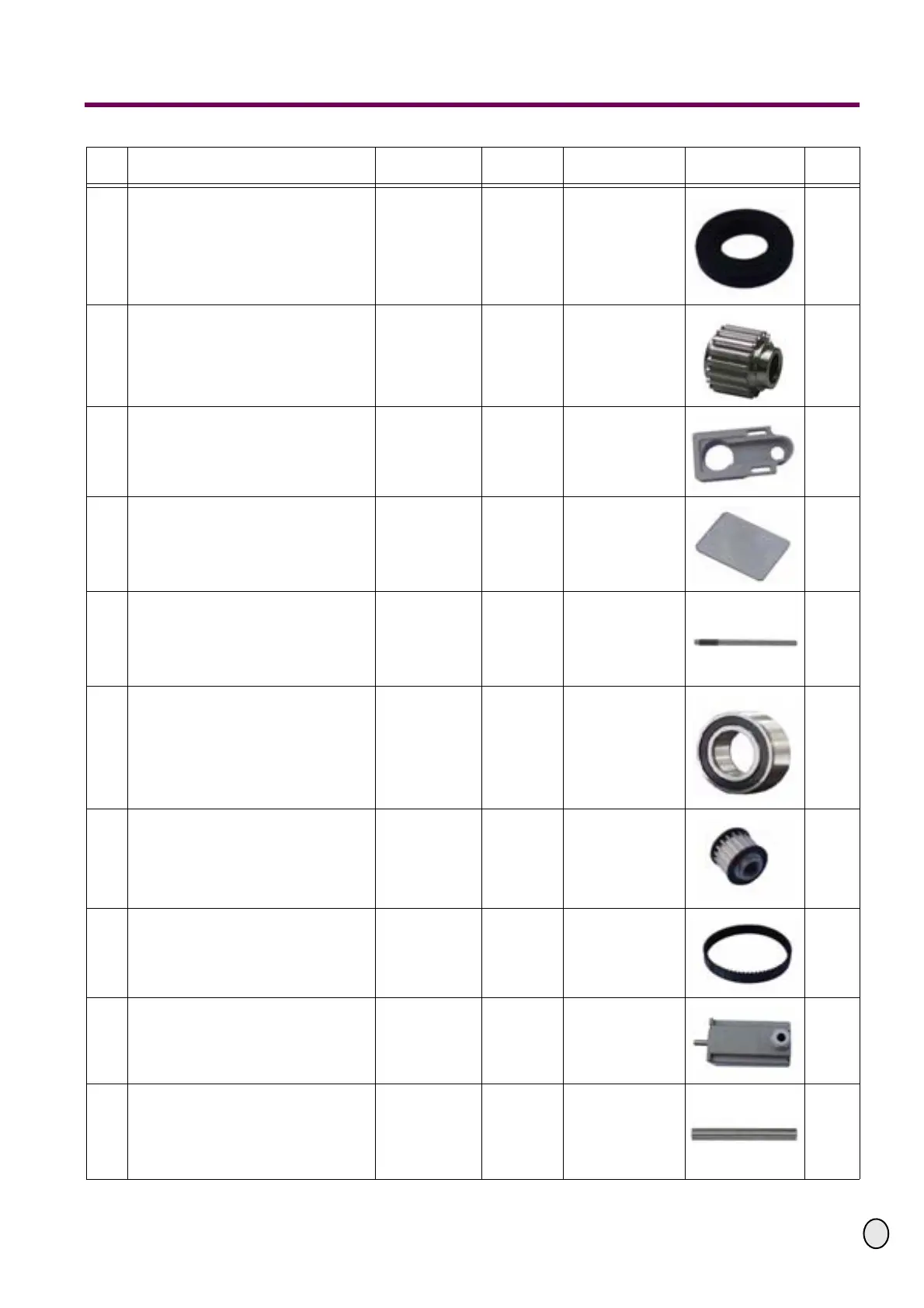

Packing list D240/ D280; D240 Vario/ D280 Vario
OPTIMUM
MASCHINEN - GERMANY
30 / 11 / 2007Page 4 Packing list D240/ D280; D240 Vario/ D280 Vario Add-on kit D240/D280 ; Version 1.3.3
© 2007
GB
7
Wellendichtring
Rotary shaft seal
0 357 0240 10 24x40x7 1
8
Zahnriemenscheibe für Spindel X-Achse
Toothed belt disk for shaft X axis
359 0208 CNC-04
18 Zähne,
HTD-18-3M-9F
(18 teeth)
1
9
Gehäuse für X-Achse
Housing for X axis
359 0224 CNC-05 1
10
Abdeckplatte Antrieb X-Achse
Cover plate drive X axis
0 357 0240 07 CNC-07 1
11
Spindelverlängerung 1 X-Achse
Spindle extension 1, X-axis
359 0222 CNC-02 1
12
Lager für X-Achse
Bearing for x axis
0 357 0240 11 626-2RS 1
13
Zahnriemenscheibe für Motor X-Achse
Toothed belt disk for motor X axis
359 0208
BF 20
CNC-08
18 Zähne,
HTD-18-3M-9
(18 teeth)
1
14
Zahnriemen für X-Achse
Gear belt for X axis
359 0228 CNC-10
3M-9
210 Zähne
(210 teeth)
1
15
Schrittmotor für X-Achse
Step motor X axis
357 3304 CNC-12
23H280-01EA
2,2 NM
3 A
40 V
1
16
Spindelverlängerung 2 X-Achse
Spindle extension 2, X-axis
0 357 0210 13 CNC-13 1
Nr.
No
Bezeichnung
Description
Artikelnummer
Item No
Teile Nr.
Part No
Grösse
Size
Abbildung
Illustration
Stck.
Qty.
