MANUAL TÉCNICO BLUE PAPER ORDU · OMX 202168 | ORBEA ORBEA | 69
ES

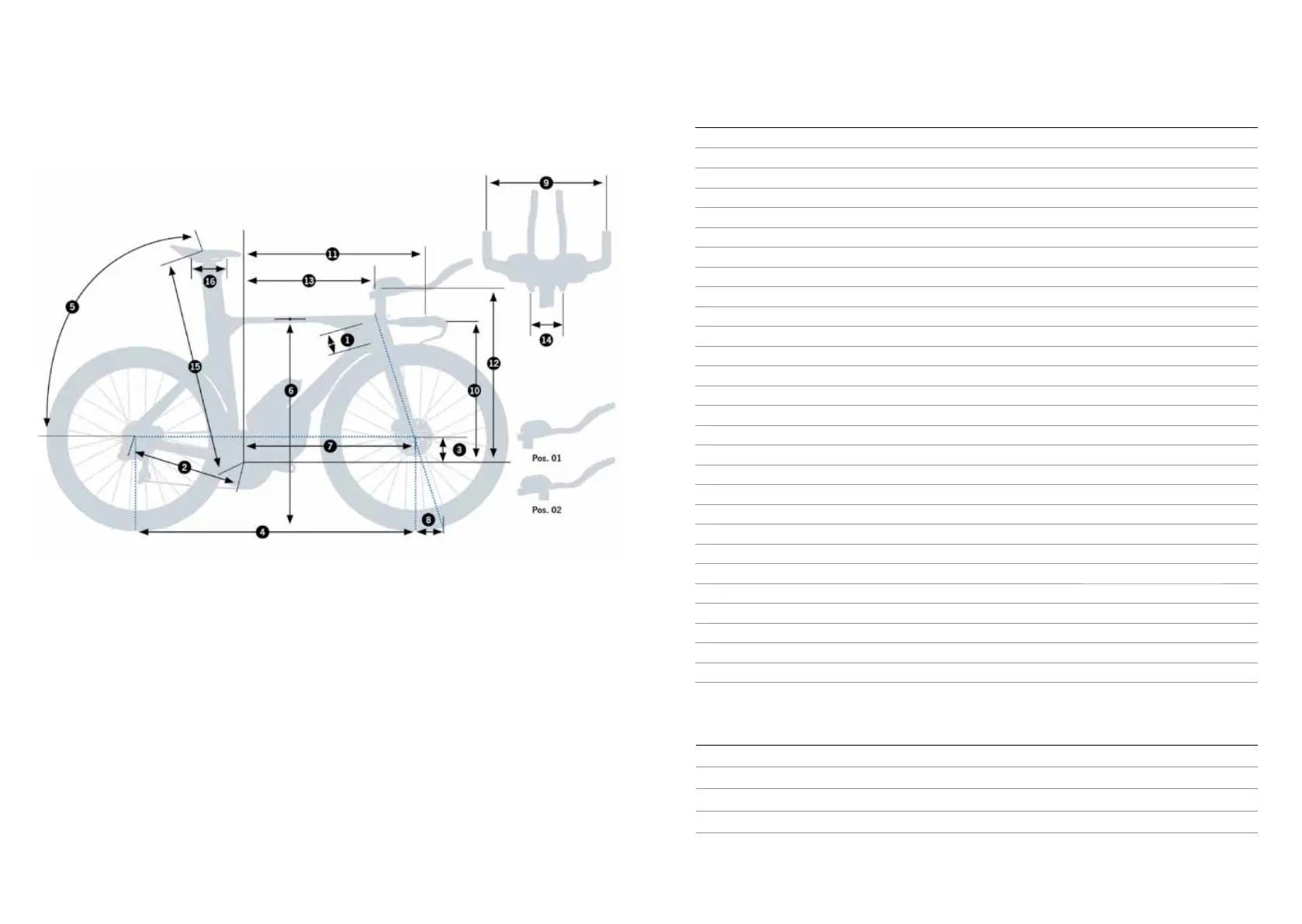

05 GEOMETRÍA Y ERGONOMÍA
ORDU OMX
ALTURA (CM) ALTURA (IN) TALLA*
<170 0”-68.9” XS
170-180 66.9”-70.9” S/M
175-185 68.9”-72.8” M/L
>185 72.8” XL
TALLA XS SM ML XL
1. Tubo Frontal 59 96 96 149
2. Vaina 405 405 405 405
3. Caída eje pedalier 75 75 75 75
4. Distancia entre ejes 971 1007 1007 1048
5. Ángulo del sillín 74-78º 74-78º 74-78º 74-78º
6. Standover 746 781 781 831
7. Eje pedalier – Eje de la rueda delantera 578 613 613 654
8. Trail 60 60 60 60
9. Ancho (C-C) 380 380 380 380
10. Altura del manillar
Altura del manillar en posición alta 481 516 516 566
Altura del manillar en posición baja 451 486 486 536
11. Largo 641 665 665 6 89
12. Altura del apoyacodos MAX 605 640 690 740
Inserción MÍNIMA de la tija delantera 40 40 40 40
/©0+/#CNVWTCFGNCRQ[CEQFQU|UKPTGEQTVCT6& 588 595 6 45 696
Altura minima de apoyacodos (recortando TD) 515 550 550 600
13. Largo
Largo MÁXIMO del apoyacodos (Bridge en Posición 1) 481 505 505 529
Largo MÍNIMO del apoyacodos (Bridge en Posición 2) 361 38 5 385 409
#PEJWTCOÉPKOC[O½ZKOC|EE 105-195 105-195 105-195 105-195
Inclinación 0-15º 0-15º 0-15º 0-15º
15. Altura MÁXIMA 762 797 827 876
Inserción MÍNIMA de la tija de sillín 100 100 110 110
Altura MÍNIMA (RECOMENDADA) - 724 754 775
Altura MÍNIMA (sin recortar TS) 683 674 714 764
Altura MÍNIMA (recortado TS) 589 624 624 675
16. Recorrido del retroceso de la tija del sillín 100 100 100 100
* Las medidas de la tabla de ergonomía y tallas son orientativas. El método más efectivo para saber qué talla se
ajusta mejor a tí es probar la bicicleta en uno de nuestros distribuidores.
