AJUSTE DE LA POSICIÓN
DEL SILLÍN EN LA TIJA

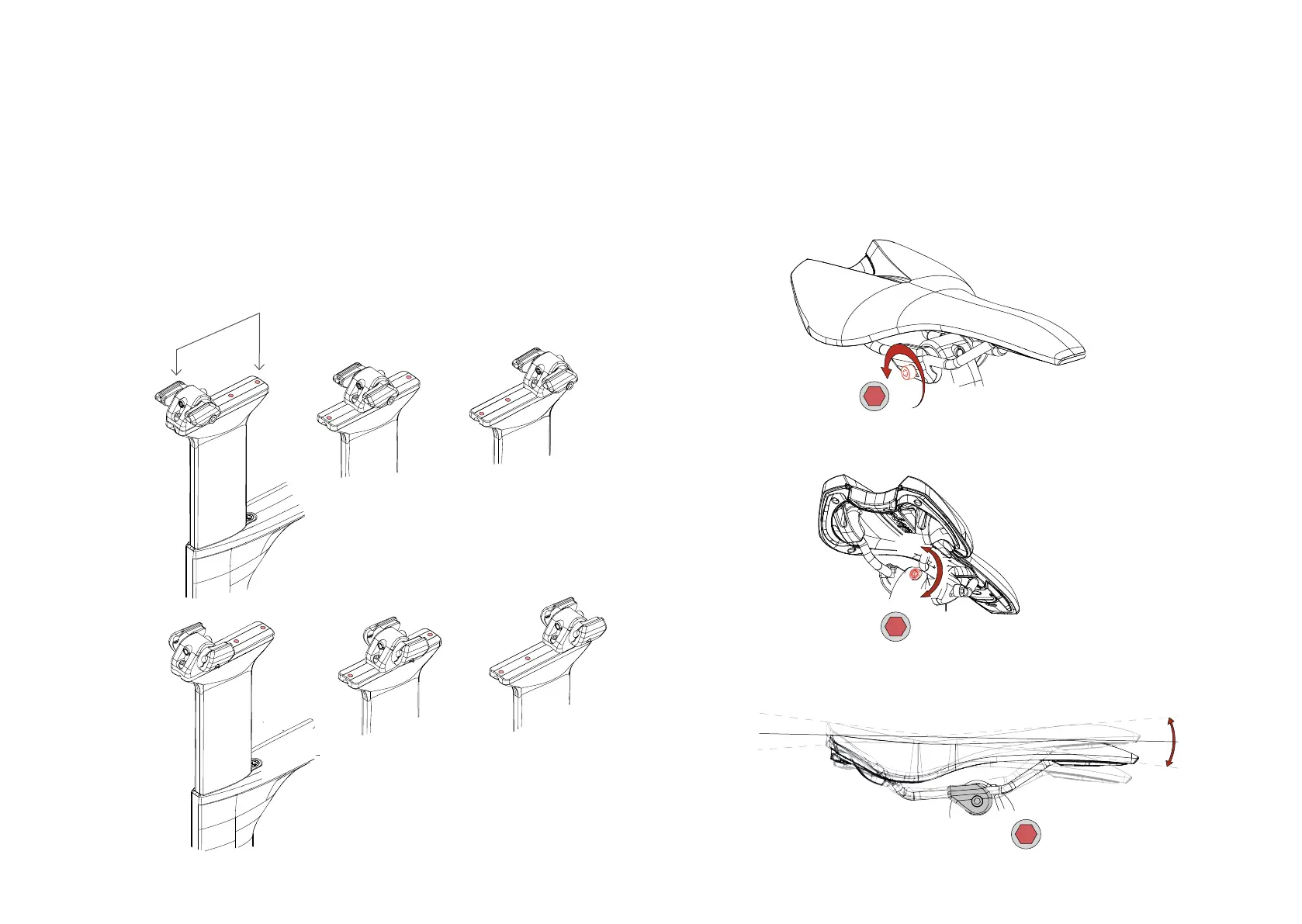

Ordu OMX permite el posicionamiento del conjunto de
nuez del sillín en tres posiciones diferentes sobre la tija
(100mm) para conseguir ajustar la posición del mismo con
la mayor precisión.
Además, los amarres de los railes del sillín pueden posi-
cionarse hacia adelante o hacia atrás en el conjunto de
inclinación de la tija para conseguir el offset deseado.
1. Tres posiciones de sillín.
Con nuez en posición
retrasada.
2. Tres posiciones de sillín.
Con nuez en posición
adelantada.
100mm
AJUSTE DEL ÁNGULO
DEL SILLÍN
Una vez ajustado el sillín en la posición deseada, el ángulo
RWGFGUGTOQFKƂECFQOGFKCPVGGNUKIWKGPVGOÅVQFQ
5
8 N.m
+10°
-10°
-
5
3
#ƃQLCTGNVQTPKNNQ/Z
2. Girar la tuerca en sentido horario
para subir la punta del sillín (+10°)
y en sentido antihorario para
bajarlo (-10°).
3. Finalmente apretar el tornillo
M6x53 hasta el par recomendado.
