MANUAL TÉCNICO BLUE PAPER ORDU · OMX 2021100 | ORBEA ORBEA | 101
ES
AJUSTE DEL ÁNGULO DEL PUENTE
Y EXTENSIONES

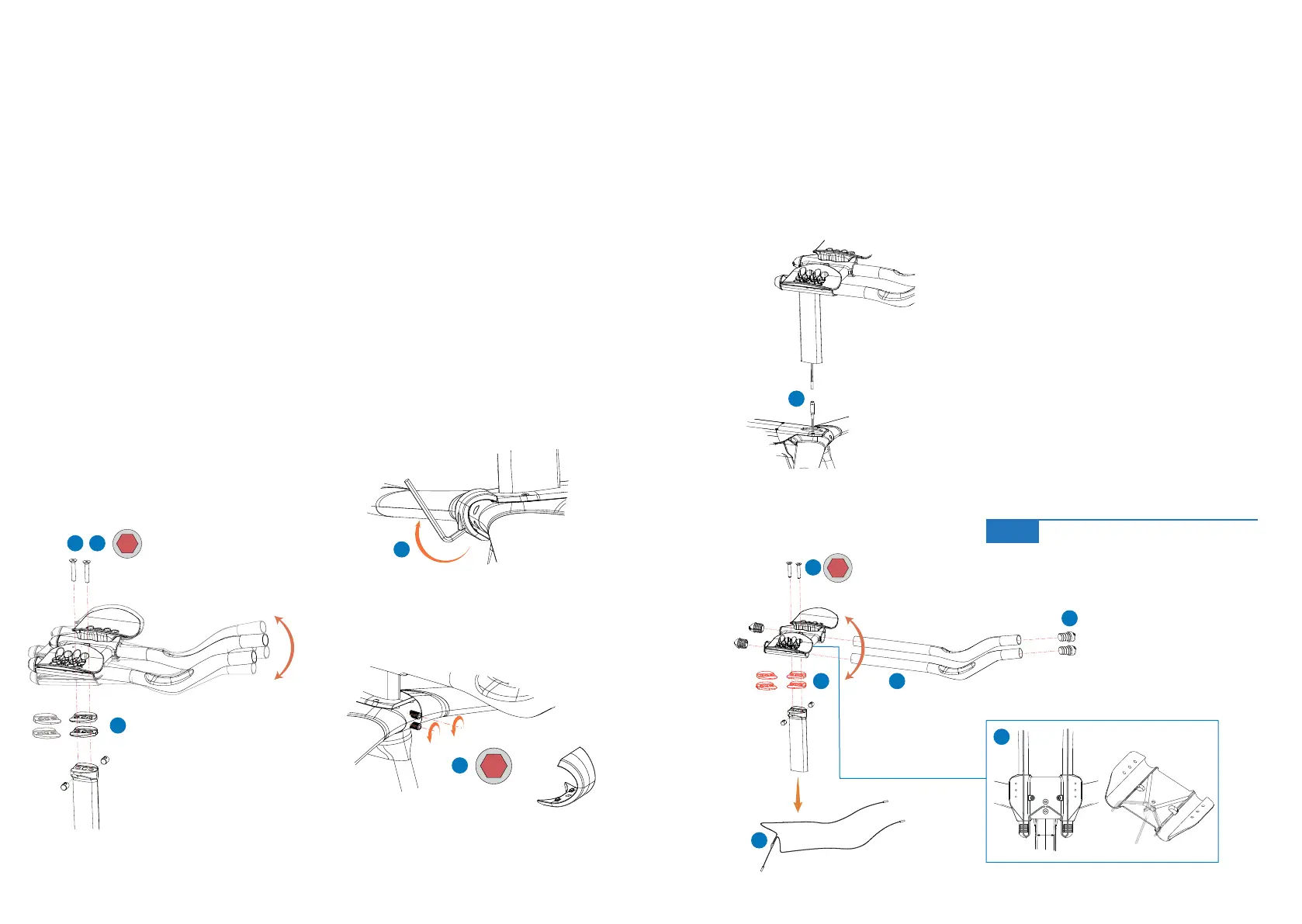

Ordu permite ajustar el ángulo del puente de las extensiones sobre la tija de manillar dentro de un
TCPIQFGOGFKCPVGGNWUQFGEWÍCUGURGEÉƂECUGPVTGNCVKLC[GNRWGPVG2CTCECODKCTGN½PIWNQ
del puente, sigue el método a continuación.
2CTC OQFKƂECT GN ½PIWNQ FGN RWGPVG GP OQPVCLGU EQP
cableado mecánico (no Di2 o Etap), no es necesario quitar
la tija de manillar del frontal de la bicicleta ni desmontar las
extensiones del puente:
 #ƃQLC[TGVKTCNQUVQTPKNNQUFGƂLCEKÏPFGNRWGPVGCNCVKLC
con una llave Allen de 3mm.
2. Retira o instala las cuñas necesarias para conseguir el
angulo deseado. No instales más de 3 cuñas a la vez.
3. Vuelve a instalar el puente a la tija con los tornillos de
ƂLCEKÏPUKIWKGPFQNCTGEQOGPFCEKÏPFGRCTFGCRTKGVG
2CTCOQFKƂECTGN½PIWNQFGNRWGPVGOGFKCPVGNCKPUVCNCEKÏP
de cuñas en montajes con cambios electrónicos, es
necesario extraer el conjunto del puente y extensiones
de la bicicleta y desmontar los componentes para poder
extraer el cable de los pulsadores de las extensiones, que
permitirá retirar o instalar nuevas cuñas.
1. Introduce una llave Allen en el agujero de la tapa
frontal y haz palanca para quitar la tapa.
 %QPWPCNNCXG#NNGPFGOOCƃQLCNQUVQTPKNNQUFGNC
abrazadera de la tija de manillar.
CABLEADO MECÁNICO CABLEADO ELECTRÓNICO
Allen 3 mm.
1
3
4 N.m
2
2
4
1 3
4
6 N.m
15º
4
6 N.m
3
3. Retira el conjunto de la tija de manillar y extensiones
de la bicicleta y desconecta el cable de los cambios
electrónicos.
4. Retira los pulsadores de las extensiones y desconecta
el cable.
  #ƃQLC[TGVKTCNQUVQTPKNNQUFGƂLCEKÏPFGNRWGPVGCNC
tija con una llave Allen de 3mm.
  #ƃQLCNCUCDTC\CFGTCUFGNCUGZVGPUKQPGUFGNRWGPVG[
retira las abrazaderas.
7. Saca con cuidado el cable del cambio electrónico a
través del puente y hacia la parte inferior de la tija
de manillar.
8. Retira o instala las cuñas necesarias para coonseguir el
angulo deseado. No instales más de 3 cuñas a la vez.
9. Vuelve a guiar el cable del cambio electrónico a través
de la tija, las cuñas de inclinación, el puente y las
extensiones.
10.
Monta todos los componentes siguiendo las indica-
ciones de pares de apriete.
5
8 6
4
7
10
Consulta la sección de cableado electrónico
de este manual para una descripción más de-
tallada del guiado del cable de cambio elec-
trónico a través del puente en Ordu.
AVISO
15º
