MANUAL TÉCNICO BLUE PAPER ORDU · OMX 2021102 | ORBEA ORBEA | 103
ES

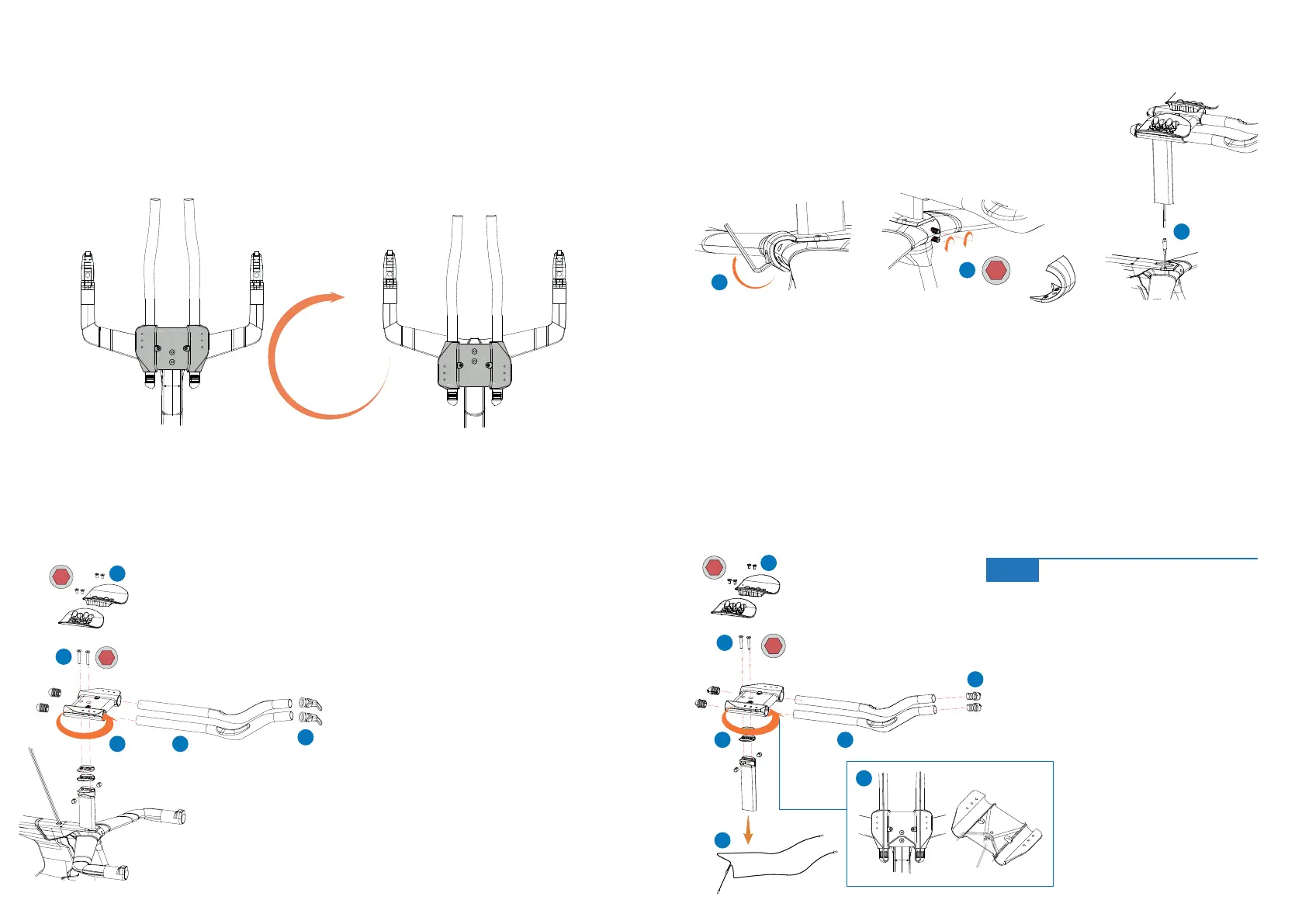

AJUSTE DE LA ORIENTACIÓN DEL PUENTE
El puente de las extensiones en Ordu es reversible, permitiendo un mayor ajuste de la
posición de los apoyabrazos y las extensiones.
2CTCOQFKƂECTNCQTKGPVCEKÏPFGNRWGPVGFG1TFWGPOQP-
tajes con cableado mecánico, sigue el siguiente método:
1. Desmonta los apoyabrazos del puente con una llave
Allen de 3mm.
2. Suelta los cables del desviador y cambio trasero y re-
tira los cables de la bicicleta desde las manetas de las
extensiones.
Desmonta las manetas de cambio de las extensiones
y saca las fundas de cambio de las extensiones por la
parte posterior de éstas.
 #ƃQLCNCUCDTC\CFGTCUFGNCUGZVGPUKQPGUFGNRWGPVG[
retira las extensiones.
4. Desmonta el puente de la tija de manillar con una llave
Allen de 3mm.
5. Gira el puente 180º.
6. Instala de nuevo todos los componentes en el sentido
inverso respetando las recomendaciones de pares
de apriete.
Podría ser necesaria la instalación de cables de cambio
nuevos y su ajuste.
CABLEADO MECÁNICO
3
5 N.m
4
6 N.m
1
4
5 3
2
5. Retira los pulsadores de las extensiones y desconecta
el cable.
  #ƃQLCNCUCDTC\CFGTCUFGNCUGZVGPUKQPGUFGNRWGPVG[
retira las extensiones.
  #ƃQLC[TGVKTCNQUVQTPKNNQUFGƂLCEKÏPFGNRWGPVGCNC
tija con una llave Allen de 3mm.
8. Saca con cuidado el cable del cambio electrónico a
través del puente y hacia la parte inferior de la tija
de manillar.
9. Gira el puente 180º
10. Vuelve a guiar el cable del cambio electrónico a través
de la tija, las cuñas de inclinación, el puente y las
extensiones.
11. Monta todos los componentes siguiendo las indicacio-
nes de pares de apriete.
2CTCOQFKƂECTNCQTKGPVCEKÏPFGNRWGPVGFG1TFWGPOQP-
tajes con cableado electrónico, sigue el siguiente método:
1. Introduce una llave Allen en el agujero de la tapa fron-
tal y haz palanca para quitar la tapa.
 %QPWPCNNCXG#NNGPFGOOCƃQLCNQUVQTPKNNQUFGNC
abrazadera de la tija de manillar.
3. Retira el conjunto de la tija de manillar y extensiones
de la bicicleta y desconecta el cable de los cambios
electrónicos.
4. Desmonta los apoyabrazos del puente con una llave
Allen de 3mm.
CABLEADO ELECTRÓNICO
Allen 3 mm.
3
4 N.m
1
2
3
4
6 N.m
3
5 N.m
7
9
8
6
5
4
10
Consulta la sección de cableado electrónico
de este manual para una descripción más de-
tallada del guiado del cable de cambio elec-
trónico a través del puente en Ordu.
AVISO
