MANUAL TÉCNICO BLUE PAPER ORDU · OMX 2021104 | ORBEA ORBEA | 105
ES

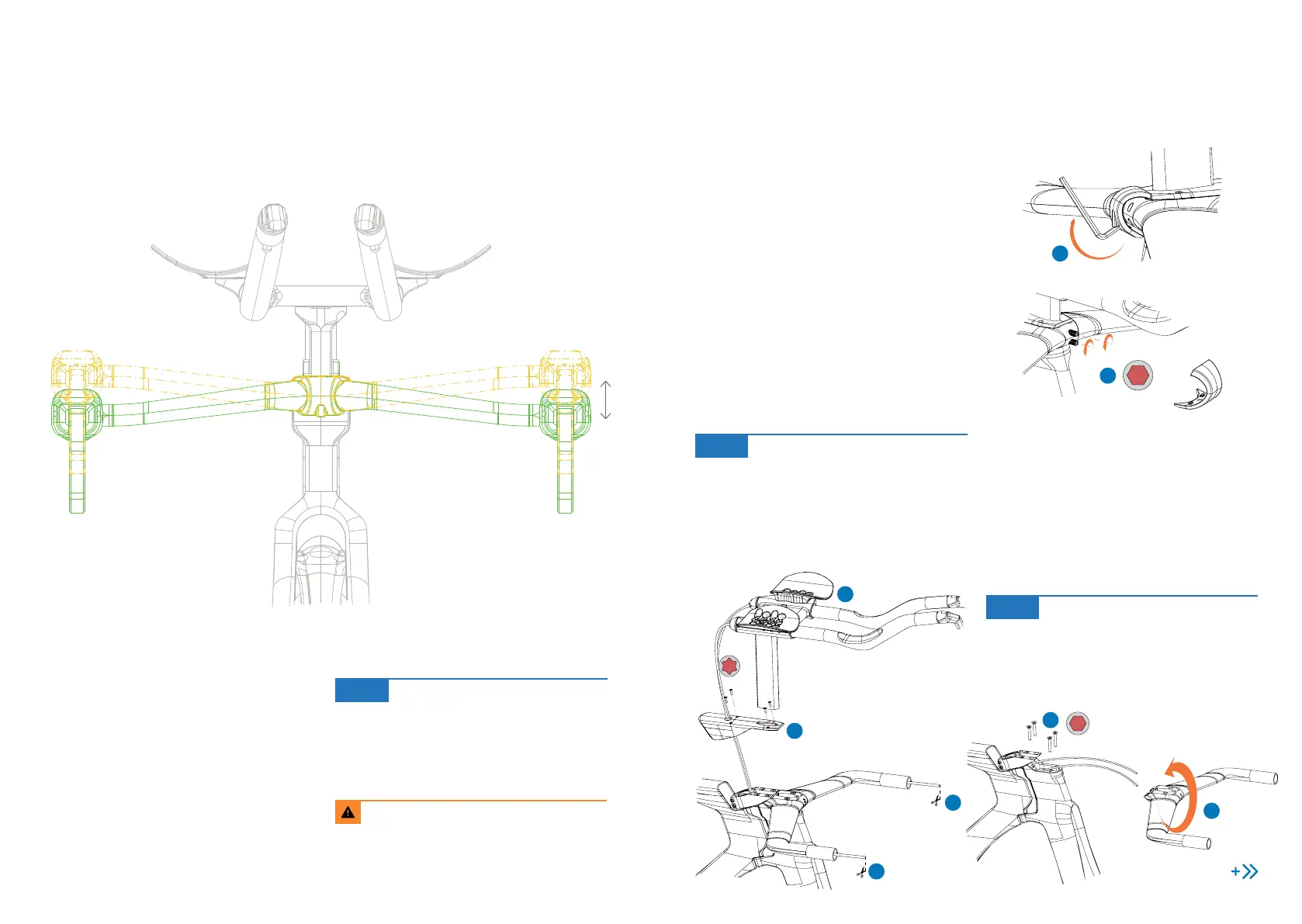

CAMBIO DE ALTURA
DEL MANILLAR BASE
El manillar base en Ordu OMX es reversible, y puede ser
orientado hacia arriba o hacia abajo con una diferencia
entre posiciones de 30mm para conseguir una posición
idónea.
Una vez instalado el manillar base en Ordu,
el cambio de orientación posterior requiere
desconectar las líneas de freno hidráulicas
de las manetas y cortar la oliva instalada.
pudiendo ser preciso y recomendable el pur-
gado de las líneas para asegurar un funciona-
miento óptimo de los frenos.
Orbea siempre recomienda llevar tu bicicleta
a un distribuidor autorizado para realizar este
VKRQFGOQFKƂECEKQPGUGPVWDKEKENGVC
AVISO
30mm
2CTC OQFKƂECT NC QTKGPVCEKÏP FGN OCPKNNCT DCUG FG 1TFW
en montajes con cableado mecánico, sigue el siguiente
método:
1. Introduce una llave Allen en el agujero de la tapa fron-
tal y haz palanca para quitar la tapa.
 %QPWPCNNCXG#NNGPFGOOCƃQLCNQUVQTPKNNQUFGNC
abrazadera de la tija de manillar.
3. Retira el conjunto de la tija y las extensiones. No es
necesario desmontar los componentes o desconectar
los cables de cambio de las extensiones.
4. Desmonta la tapa de la potencia.
5. Desmonta las manetas de freno del manillar y des-
conecta la líneas de freno de las manetas. Corta la
sección de los latiguillos que contiene la oliva y el pin
[TGVKTCNCVWGTECFGƂLCEKÏPFGNNQUNCVKIWKNNQU
 4GVKTCNQUVQTPKNNQUFGƂLCEKÏPFGNOCPKNNCTCNCJQTSWKNNC
y desmonta el manillar, retirando las líneas de freno del
interior del manillar.
7. Gira el manillar 180º a la posición deseada.
8. Vuelve a introducir las líneas de freno a través del ma-
nillar y sigue el proceso inverso para instalar de nuevo
el manillar en la bicicleta siguiendo todas las recomen-
daciones de pares de apriete.
CABLEADO MECÁNICO
3
4 N.m
Corta la sección de los latiguillos impresin-
dible para retirar la oliva y el pin para dejar
UWƂEKGPVG NQPIKVWF FG NCVKIWKNNQ RCTC RQFGT
montar el manillar y las manetas de nuevo
tras haber girado el manillar. Si la longitud
FG NCVKIWKNNQ TGUVCPVG PQ GU UWƂEKGPVG RCTC
volver a instalar las manetas al manillar, será
necesario instalar latiguillos de freno nuevos.
AVISO
Siempre instala una oliva y un pin nuevo en
las líneas de freno al conectar de nuevo la
maneta. Si la longitud de latiguillo restante
PQ GU UWƂEKGPVG RCTC XQNXGT C KPUVCNCT NCU
manetas al manillar, será necesario instalar
latiguillos de freno nuevos.
AVISO
3
4 N.m
Allen 3mm
1
2
3
4
5
5
6
7
0.5 N.m
1.5
