MANUAL TÉCNICO BLUE PAPER ORDU · OMX 2021106 | ORBEA ORBEA | 107
ES
Corta la sección de los latiguillos impresin-
dible para retirar la oliva y el pin para dejar
UWƂEKGPVG NQPIKVWF FG NCVKIWKNNQ RCTC RQFGT
montar el manillar y las manetas de nuevo
tras haber girado el manillar. Si la longitud
FG NCVKIWKNNQ TGUVCPVG PQ GU UWƂEKGPVG RCTC
volver a instalar las manetas al manillar, será
necesario instalar latiguillos de freno nuevos.
AVISO
2CTC OQFKƂECT NC QTKGPVCEKÏP FGN OCPKNNCT DCUG FG 1TFW
en montajes con cableado electrónico, sigue el siguiente
método:

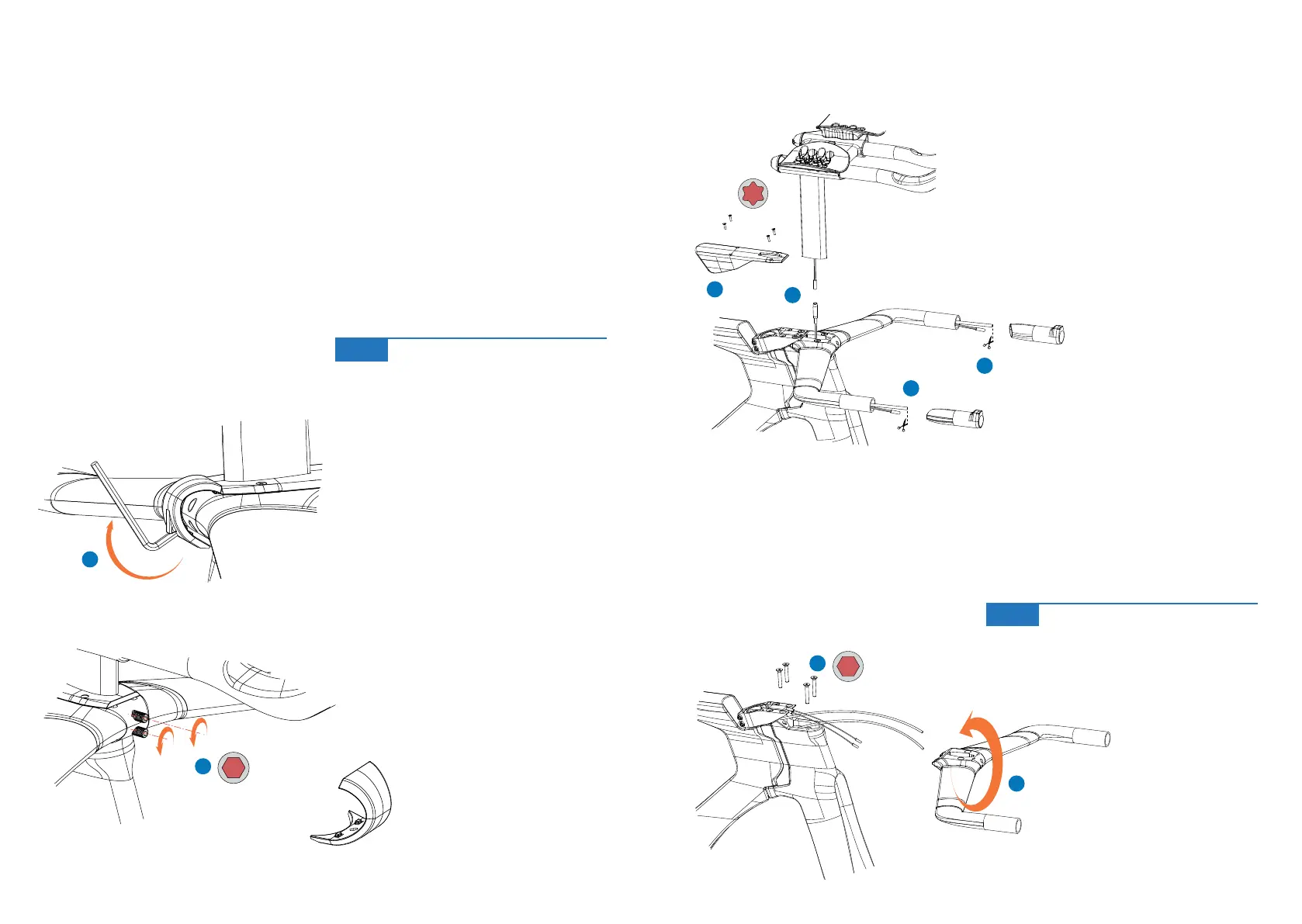

1. Introduce una llave Allen en el agujero de la tapa fron-
tal y haz palanca para quitar la tapa.
%QPWPCNNCXG#NNGPFGOOCƃQLCNQUVQTPKNNQUFGNC
abrazadera de la tija de manillar.
3. Retira el conjunto de la tija y las extensiones, desco-
nectando el cable de los cambios electrónicos de las
extensiones.
4. Desmonta la tapa de la potencia.
5. Desmonta las manetas de freno del manillar y des-
conecta la líneas de freno y cables de cambio de las
manetas. Retira los puños. Corta la sección de los lati-
guillos que contiene la oliva y el pin y retira la tuerca de
ƂLCEKÏPFGNNQUNCVKIWKNNQU
CABLEADO ELECTRÓNICO
0.5 N.m
1.5
3
4
5
5
3
4 N.m
7
6
7
Allen 3mm
1
1
4GVKTCNQUVQTPKNNQUFGƂLCEKÏPFGNOCPKNNCTCNCJQTSWKNNC
y desmonta el manillar, retirando las líneas de freno y
cables de cambio del interior del manillar.
7. Gira el manillar 180º a la posición deseada.
8. Vuelve a introducir las líneas de freno y los cables de
cambio a través del manillar y sigue el proceso inverso
para instalar de nuevo el manillar en la bicicleta siguien-
do todas las recomendaciones de pares de apriete.
2
3
4 N.m
Siempre instala una oliva y un pin nuevo en
las líneas de freno al conectar de nuevo la
maneta. Si la longitud de latiguillo restante
PQ GU UWƂEKGPVG RCTC XQNXGT C KPUVCNCT NCU
manetas al manillar, será necesario instalar
latiguillos de freno nuevos.
AVISO
