MANUAL TÉCNICO BLUE PAPER ORDU · OMX 202194 | ORBEA ORBEA | 95
ES
7PCXG\UGJCFGEKFKFQNCRQUKEKÏPƂPCNFGNCUGZVGPUKQPGU
en el puente en montajes electrónicos, es posible el uso de
VCRQPGURQUVGTKQTGUFGNRWGPVGEKGIQURCTCWPCEQPƂIWTC-
ción lo más limpia posible.Los tapones ciegos se incluyen
con Ordu.

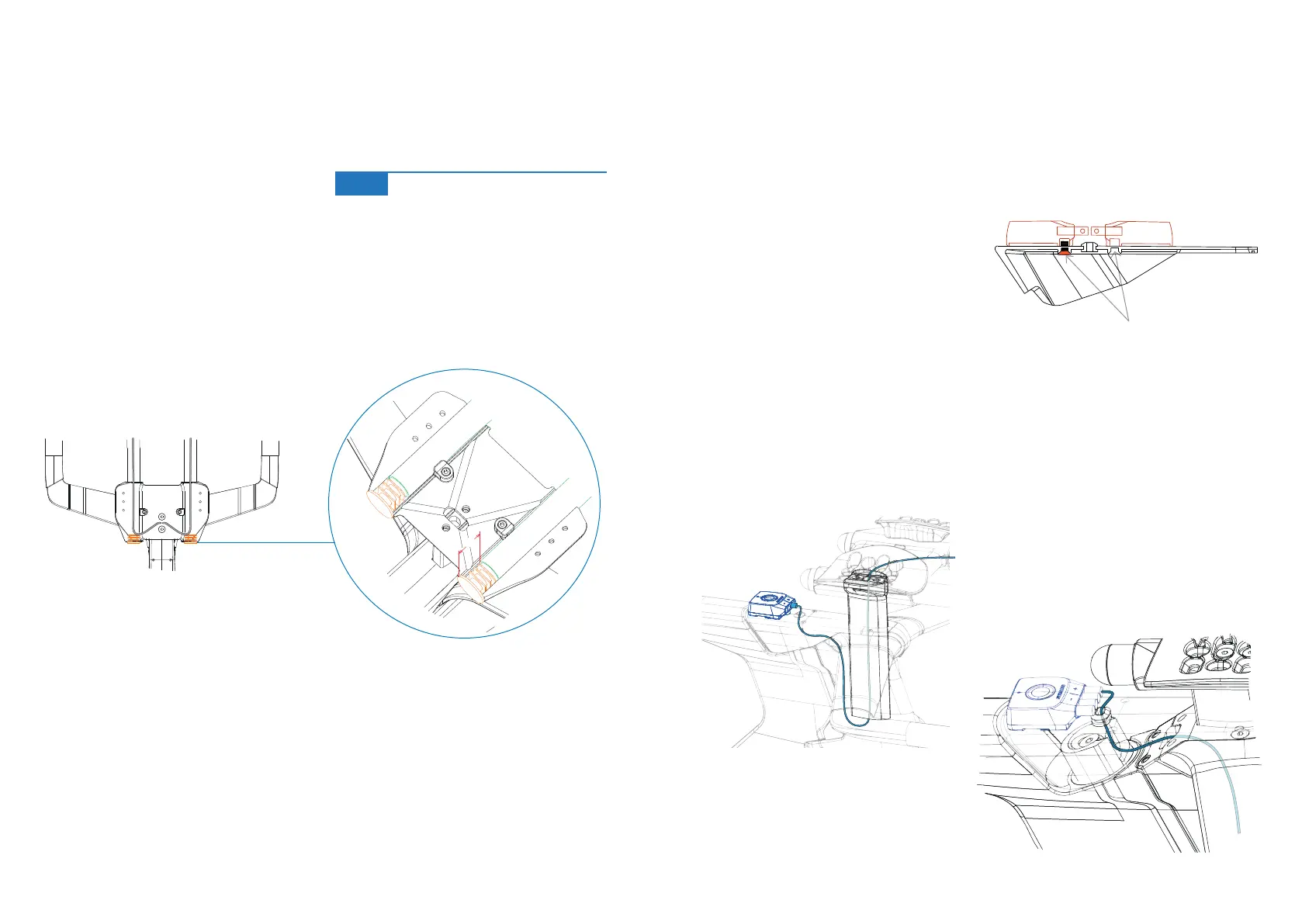

Las extensiones deben ser cortadas en su parte posterior
de manera que queden a una distancia de 20mm hasta el
borde posterior del puente para permitir la salida del ca-
ble de cambio electrónico desde el puente al interior de las
extensiones y la instalación del tapón ciego.
CORTE DE LAS EXTENSIONES
EN MONTAJES ELECTRÓNICOS.
USO DE TAPONES CIEGOS
Siempre lleva tu bicicleta a un distribuidor
autorizado para el corte de componentes de
carbono.
Consulta la sección de ajuste de elementos
de ergonomía de este manual para el de-
talle sobre el desmontaje y la instalación
del conjunto de la tija de manillar, puente
y extensones.
AVISO
20
GUIADO DE LOS CABLES DE LOS PULSADORES
DE LAS EXTENSIONES Y MANETAS DE
FRENO EN MONTAJES SRAM ETAP
CON CENTRALITA BLIPBOX
Cableado hacia extensiones
Cableado a manillar base
Ordu permite la instalación de la centralita Blipbox para el
uso de pulsadores y manetas Sram Etap TT.
Para la instalación de Blipbox es necesario el uso de
la tapa de potencia para montajes mecánicos. (Consulta la
sección de despiece de este manual para conocer el có-
digo de artículo).
La tapa de potencia para montajes mecánicos está prepa-
TCFCRCTCNCKPUVCNCEKÏPFGNVQTPKNNQFGƂLCEKÏPFGNCEGPVTC-
lita Blipbox en dos posiciónes. Tan sólo taladra el agujero
de la posición en la que vaya a ir instalada la centralita y
utiliza el puerto central de la tapa de la potencia para el
guiado de los cables a las manetas.
INSTALACIÓN Y CABLEADO
DE CENTRALITA BLIPBOX
EN MONTAJES SRAM ETAP
Taladrar
