La incorrecta instalación de componentes en
tu bicicleta puede ser causa de accidentes,
lesiones graves e incluso la muerte.
Daños en la bicicleta y sus componentes deri-
vados de una incorrecta instalación no están
cubiertos por las condiciones de la garantía.
Consulta las secciones de despiece y monta-
je de este manual para conocer los pares de
apriete y compuestos de montaje necesarios.
09 AJUSTE DE ELEMENTOS
DE ERGONOMÍA EN ORDU OMX
Ordu OMX permite el ajuste de numerosos elementos de
ergonomía para que tu posición sea siempre perfecta.
El método de ajuste de estos elementos se describe en
esta sección.
Algunos de los ajustes descritos en esta sec-
ción requiere el desmontaje y la instalación
varios componentes principales de tu bici-
cleta, así como el desmontaje y guiado de
cables de cambios o latiguillos de freno, y
pueden estar por lo tanto más allá del conoci-
miento mecánico de la mayoría de usuarios.
Orbea siempre recomienda llevar tu bicicleta
a un distribuidor autorizado Orbea para la
instalación, ajuste y mantenimiento de tu bi-
cicleta y sus componentes.
AVISO
Allen 3 mm.
3
4 N.m
1
3
2 4
5

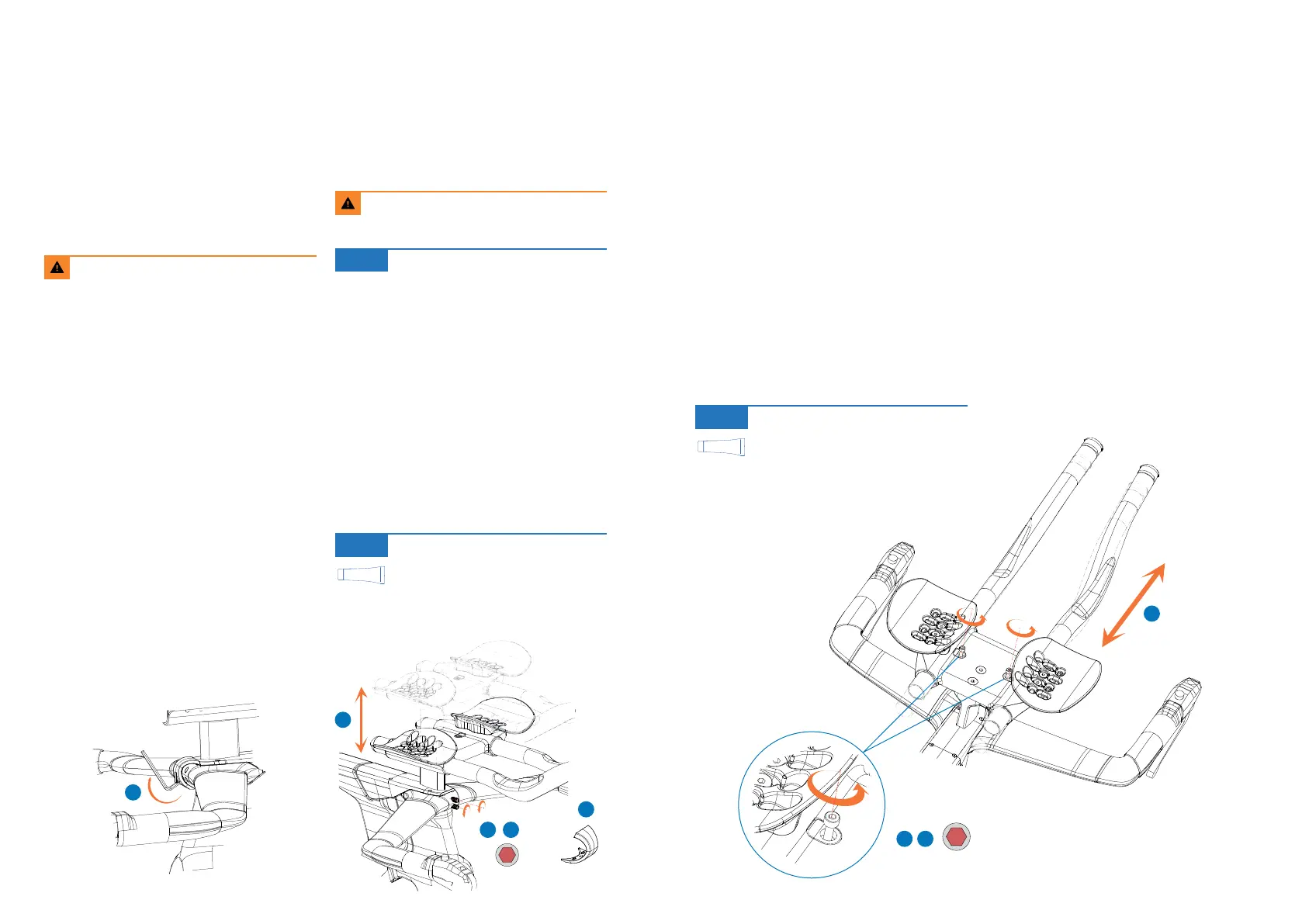

Ordu permite ajustar la altura de la tija de manillar dentro
de un rango de 90mm en tallas XS y S/M y 140mm en
tallas M/L y XL. Para ajustar la altura de la tija de manillar
y las extensiones, sigue el método a continuación:
1. Introduce una llave Allen en el agujero de la tapa frontal
y haz palanca para quitar la tapa.
%QP WPCNNCXG #NNGP FGOOCƃQLC NQU VQTPKNNQUFG NC
abrazadera de la tija de manillar.
3. Regula la altura de las extensiones hasta alcanzar la
posición deseada. Recuerda que la inserción mínima de
la tija de manillar es de 40mm.
4. Vuelve a apretar los tornillos de la abrazadera de la tija si-
guiendo las indicaciones de par de apriete recomendado.
Si la tija se moviese tras aplicar el par de
apriete correcto, aplica compuesto de mon-
taje para componentes de carbono en la
zona de la tija que coincide con la abrazadera
e instala la tija de nuevo.
5. Vuelve a colocar la tapa frontal.
AVISO
FIBER CARBON GRIP
AJUSTE DE LA ALTURA DE LA TIJA DE MANILLAR
Para ajustar la posición de las extensiones en el puente del
manillar, sigue el método a continuación:
#ƃQLCNQUVQTPKNNQUFGNCUCDTC\CFGTCUFGNCUGZVGPUKQPGU
del puente con una llave Allen de 3mm.
2. Mueve las extensiones hacia adelante o hacia atrás en el
puente hasta consiguir la posición deseada.
3. Vuelve a apretar los tornillos de las abrazaderas de las
extensiones siguiendo las indicaciones de par de aprie-
te recomendado.
Si las extensiones se moviesen en el puente
tras aplicar el par de apriete correcto, aplica
compuesto de montaje para componentes de
carbono en la zona de las extensiones que
coincide con las abrazaderas.
AVISO
FIBER CARBON GRIP
3
4 N.m
31
2
AJUSTE DE LA POSICIÓN
DE LAS EXTENSIONES
EN EL PUENTE
