Konserwacja i czyszczenie
Pilarka Łańcuchowa Model CS1500-092
• W tym miejscu znajduje się gumowa podkładka,
która jest bardzo ważna w funkcjonowaniu pilarki.
Przed przykręceniem napinacza do prowadnicy
upewnij się, że gumowa podkładka jest ułożona
wokół trzpienia napinacza (rys. ).
• Połóż przekładnię napinania łańcucha na boku
prowadnicy tak, aby prostokątny element nie
wystawał za krawędzie prowadnicy i przykręć
śrubę.
• Umieść prowadnicę na podkładce montażowej,
wsuwając otwór prowadnicy na kołnierz
ustalający (rys. ).
• Zamontuj łańcuch pilarki zgodnie z opisem w
części „Wymiana zużytego łańcucha i kamienia
ostrzącego”.
• Napnij łańcuch zgodnie z opisem w części
„Napinanie łańcucha” w rozdziale „Przygotowanie
do użycia” tej instrukcji.
Wymiana zużytej prowadnicy
OSTRZEŻENIE: Krawędzie zużytej
prowadnicy, a szczególnie jej rowka w miejscu
styku łańcucha z prowadnicą, mogą być
bardzo ostre. Noś ochronę na ręce.
Gdy prowadnica jest wyszczerbiona lub jej
krawędzie są nadmiernie zużyte (szczególnie
miejscu styku łańcucha i prowadnicy), należy ją
wymienić. Prowadnicę należy także wymienić, gdy
nosek zębatki jest zużyty, ma brakujące zęby lub
nie obraca się płynnie.
Zakładać rękawice.
• Odłącz pilarkę.
• Lekko poluzuj pokrętło blokady osłony bocznej,
ale nie zdejmuj osłony bocznej.
• Odkręć do oporu pierścień napinania łańcucha
(w kierunku przeciwnym do ruchu wskazówek
zegara).
• Odkręć pokrętło blokady osłony bocznej i zdejmij
osłonę boczną.
• Zdemontuj prowadnicę i łańcuch pilarki.
• Odkręć śrubę z tyłu przekładni napinania łańcucha
i zdejmij tę przekładnię z prowadnicy zgodnie z
opisem w części „Konserwacja prowadnicy”.
• Załóż nową przekładnię napinania łańcucha na
nową prowadnicę i wkręć śrubę.
• Załóż prowadnicę zgodnie z opisem w części
„Konserwacja prowadnicy”.
• Zamontuj łańcuch pilarki zgodnie z opisem w
części „Wymiana zużytego łańcucha i kamienia
ostrzącego”.
• Napnij łańcuch zgodnie z opisem w części
„Napinanie łańcucha”.
Wymiana zużytej przekładni
napinania łańcucha
Przekładnię napinania łańcucha należy wymienić,
jeśli nie zapewnia właściwego przylegania
do prowadnicy i naciągu łańcucha albo jest
uszkodzona.
Zakładać rękawice.
• Odłącz pilarkę.
• Lekko poluzuj pokrętło blokady osłony bocznej,
ale nie zdejmuj osłony bocznej.
• Odkręć do oporu pierścień napinania łańcucha
(w kierunku przeciwnym do ruchu wskazówek
zegara).
• Odkręć pokrętło blokady osłony bocznej i zdejmij
osłonę boczną.

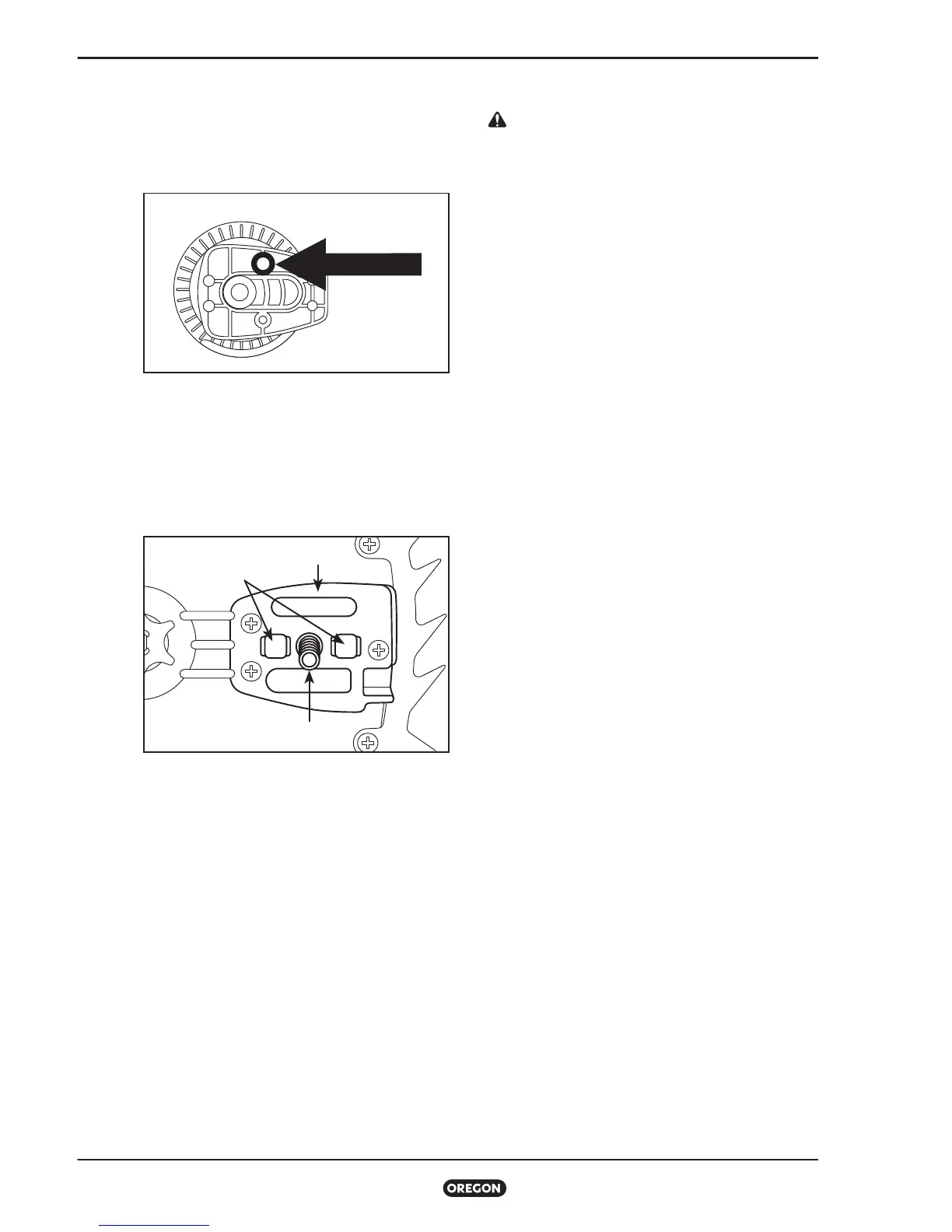

RYS. 41
RYS. 42
PODKŁADKA
PROWADNICY
KOŁNIERZ USTALAJĄCY
TRZPIEŃ
MONTAŻOWY
