Entretien et nettoyage
Tronçonneuse Modèle CS1500-092
• Enlevez le guide et la chaîne.
• Enlevez la vis de la face arrière du dispositif de serrage
de la chaîne, puis retirez le dispositif du guide-chaîne
comme décrit à la section « Entretien du guide-chaîne ».
• Placez le nouveau dispositif de serrage de la chaîne sur
le côté du guide-chaîne face à vous, puis remettez la
vis en place.
• Placez le guide-chaîne sur la plaque du coussinet
en faisant glisser l’encoche du guide sur le collet
d’alignement comme décrit à la section « Entretien du
guide-chaîne ».
• Replacez la chaîne de la tronçonneuse comme décrit à la
section « Remplacement de la chaîne de tronçonneuse
usée et de la pierre à aiguiser ».
• Réglez la tension de la chaîne comme décrit à la section
« Tension de la chaîne de tronçonneuse » au chapitre
« Préparation avant utilisation » du présent manuel.
Remplacement du pignon
d’entraînement
Remplacez le pignon d’entraînement tous les
deux remplacements de chaîne ou lorsqu’il est
endommagé.
Portez des gants.
• Débranchez la tronçonneuse.
• Desserrez légèrement le bouton de déverrouillage
du panneau latéral, mais ne retirez pas le panneau
latéral.
• Desserrez complètement la bague de desserrage de
la chaîne (tournez dans le sens antihoraire).
• Desserrez le bouton de déverrouillage du panneau
latéral et retirez le panneau latéral.
• Enlevez le guide et la chaîne.
• Utilisez un petit tournevis plat pour ouvrir et retirez
l’anneau e-clip, puis retirez le pignon d’entraînement
et le ressort (Fig. ).
• Insérez le nouveau ressort et le nouveau pignon
d’entraînement, puis installez le nouvel anneau
e-clip (Fig. ).
• Replacez le guide et la chaîne comme décrit
à la section « Remplacement de la chaîne de
tronçonneuse usée et de la pierre à aiguiser ».
• Réglez la tension de la chaîne comme décrit
à la section « Tension de la chaîne de tronçonneuse »
au chapitre « Préparation avant utilisation » du
présent manuel.
Informations supplémentaires
relatives à l’entretien
Pour plus d’informations sur l’entretien de la chaîne
de tronçonneuse, du guide-chaîne et du pignon
d’entraînement, consultez le manuel d’entretien
et de sécurité d’Oregon
®
, disponible sur http://
www.oregonproducts.eu/en/customer-service/
maintenance-safety-manual.html.

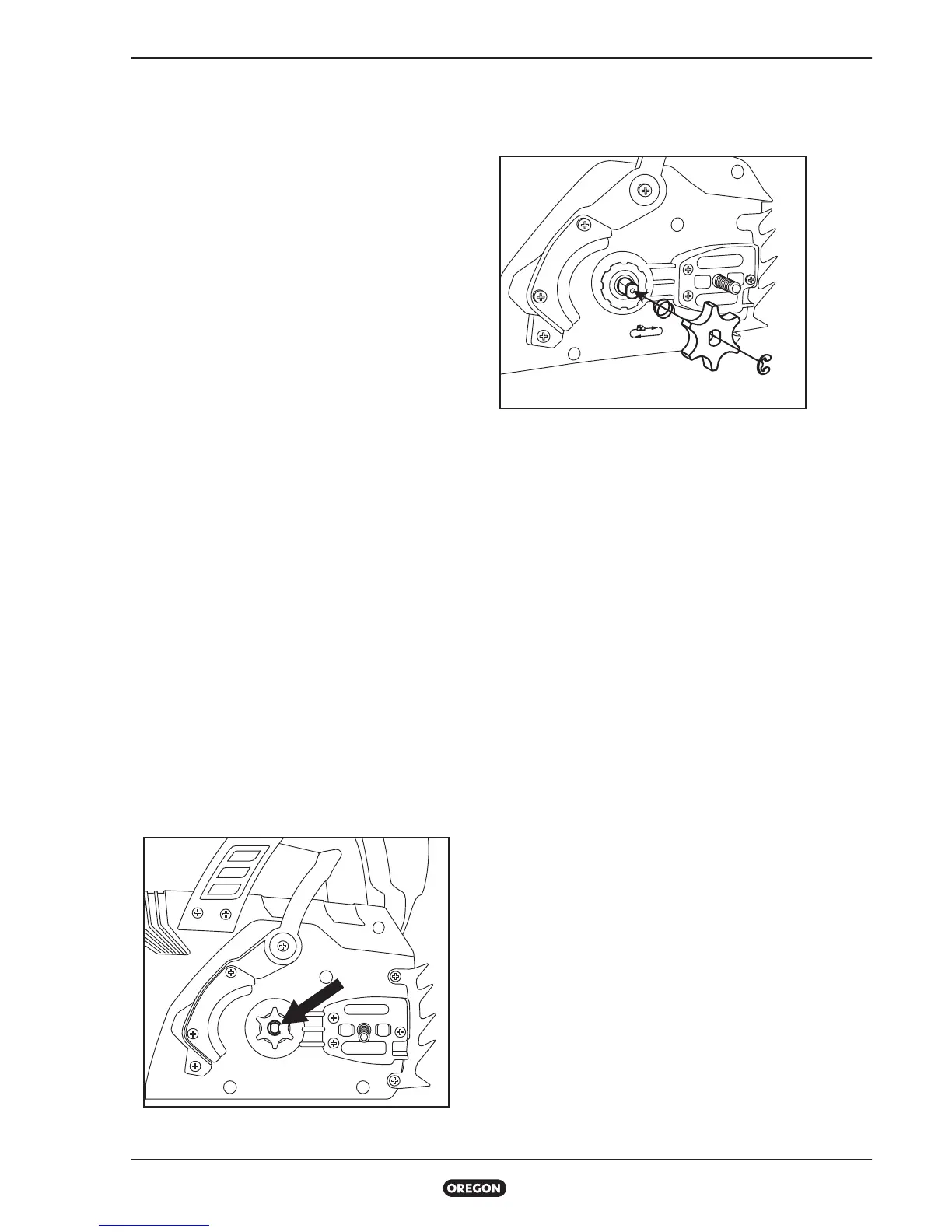

FIG. 43
