420
Технічне обслуговування та чищення
Ланцюгова пила модель CS1500-092
• Там знаходиться гумовий очищувач, які
виконує важливу функцію під час пиляння.
Гумовий очищувач повинен бути розміщений
навколо осі натягувача перш ніж встановити
натягувач на шину (Мал. ).
• Помістіть шестерню натягувача на боці шини,
що направлена до вас, таким чином, щоб
прямокутна частина не виступала за краї
напрямної планки та замініть гвинт.
• Помістіть напрямну шину на монтажний
виступ після чого вставте монтажний
фланець в проріз для установки шини
(Мал. ).
• Замініть ланцюг пили як це описано в "Заміна
Зношеного Ланцюга та Точильного Каменя".
• Натягніть ланцюг як це описано в "Натягнення
ланцюга пили" в розділі "Підготовка до
експлуатації" керівництва з експлуатації.
Заміна зношеної напрямної шини
УВАГА: Краї зношеної напрямної
шини, особливо кромки пазів, в яких
ланцюг торкається шини, можуть
бути украй гострими користуйтеся
відповідним захистом рук.
Коли на напрямній шині з'являються тріщини,
ознаки надмірного зносу навколо країв,
особливо в пазах, в яких ланцюг торкається
шини, шину необхідно замінити. Шину також
необхідно замінити в тих випадках, коли
зношена ведуча зірочка, відсутні деякі зубці або
обертання стало нерівномірним.
Надягніть рукавички.
• Вимкніть ланцюгову пилу з мережі.
• Послабте бічну кришку трохи відпустивши
ручку, не знімаючи бічної кришки.
• Послабте колесо натягу ланцюга (повернувши
його проти годинникової стрілки) до упору.
• Послабте бічну кришку трохи відпустивши
ручку та зніміть бічну кришку.
• Зніміть шину та ланцюг.
• Зніміть гвинти із протилежного боку шестерні
натягувача ланцюга та зніміть шестерню
натягувача з напрямної шини як це описано в
"Технічному обслуговуванні Напрямної Шини".
• Помістіть нову шестерню натягувача на нову
напрямну шину та замініть гвинти.
• Замініть напрямну шину як це описано в
"Обслуговування напрямної шини".
• Замініть ланцюг як це описано в "Заміна
Зношеного Ланцюга і Точильного Каменя".
• Натягніть ланцюг, дотримуючись вказівок
пункту "Натягнення ланцюга пили".
Заміна зношеної
натяжної шестерні
Замініть шестерню натягувача ланцюга, якщо
вона не утримує шину і ланцюг з потрібним
натягом або якщо вона пошкоджена.
Надягніть рукавички.
• Вимкніть ланцюгову пилу з мережі.
• Послабте бічну кришку трохи відпустивши
ручку, не знімаючи бічної кришки.
• Послабте колесо натягу ланцюга (повернувши
його проти годинникової стрілки) до упору.
• Послабте бічну кришку трохи відпустивши
ручку та зніміть бічну кришку.
• Зніміть шину та ланцюг.

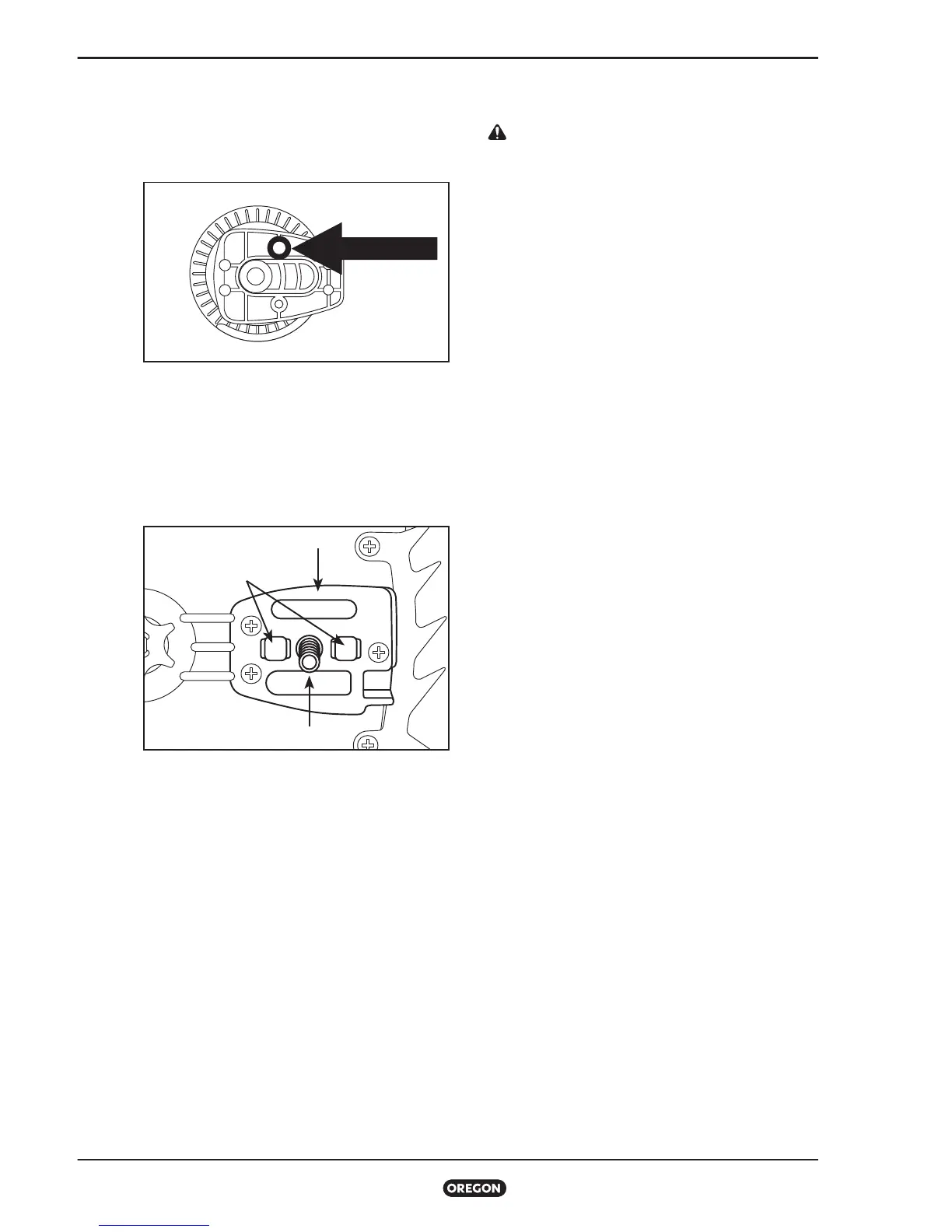

Мал. 41
Мал. 42
ПЛАСТИНА ШИНИ
УСТАНОВОЧНИЙ
ФЛАНЕЦЬ
МОНТАЖНИЙ
