Pregătirea pentru utilizare
Pentru ferăstrău cu lanţ CS1500-092
• Există o garnitură inelară de cauciuc care este
importantă pentru funcţionarea ferăstrăului.
Garnitura inelară din cauciuc trebuie să fie la
locul ei în jurul ştiftului dispozitivului de
tensionare înainte ca acesta să fie înşurubat pe
şină (Fig. ).
• Introduceţi şurubul din partea din spate a
mecanismului de tensionare a lanţului şi ataşaţi
mecanismul de tensionare a lanţului pe şina de
ghidare (Fig. ).
• Aşezaţi mecanismul de tensionare a lanţului pe
laterala şinei de ghidare îndreptat spre dvs. astfel
încât piesa dreptunghiulară să nu iasă în afara
marginilor şinei de ghidare şi introduceţi şurubul.
• Aşezaţi şina de ghidare pe suportul acesteia
glisând fanta lamei peste flanşa de aliniere
(Fig. ), cu bolţul de montare introdus prin
orificiu în mecanismul de tensionare a lanţului.
• Prindeţi în colier noul lanţ de ferăstrău pe roata
de antrenare astfel încât marginile de tăiere ale
dinţilor, de-a lungul părţii de sus a lamei, să se
întoarcă de la motorul de antrenare (Fig. ).
• Alimentaţi lanţul în canelura lamei. Rotiţi
mecanismul de tensionare a lanţului pentru a
glisa lama faţă de motor în vederea eliminării
jocului din lanţ (Fig. ).
• Montaţi capacul lateral, asigurându-vă că
dispozitivul de prindere a lanţului și capacul
lateral sunt aşezate corespunzător în locaţiile
lor (Fig. ), apoi strângeţi uşor butonul de
eliberare a capacului lateral.

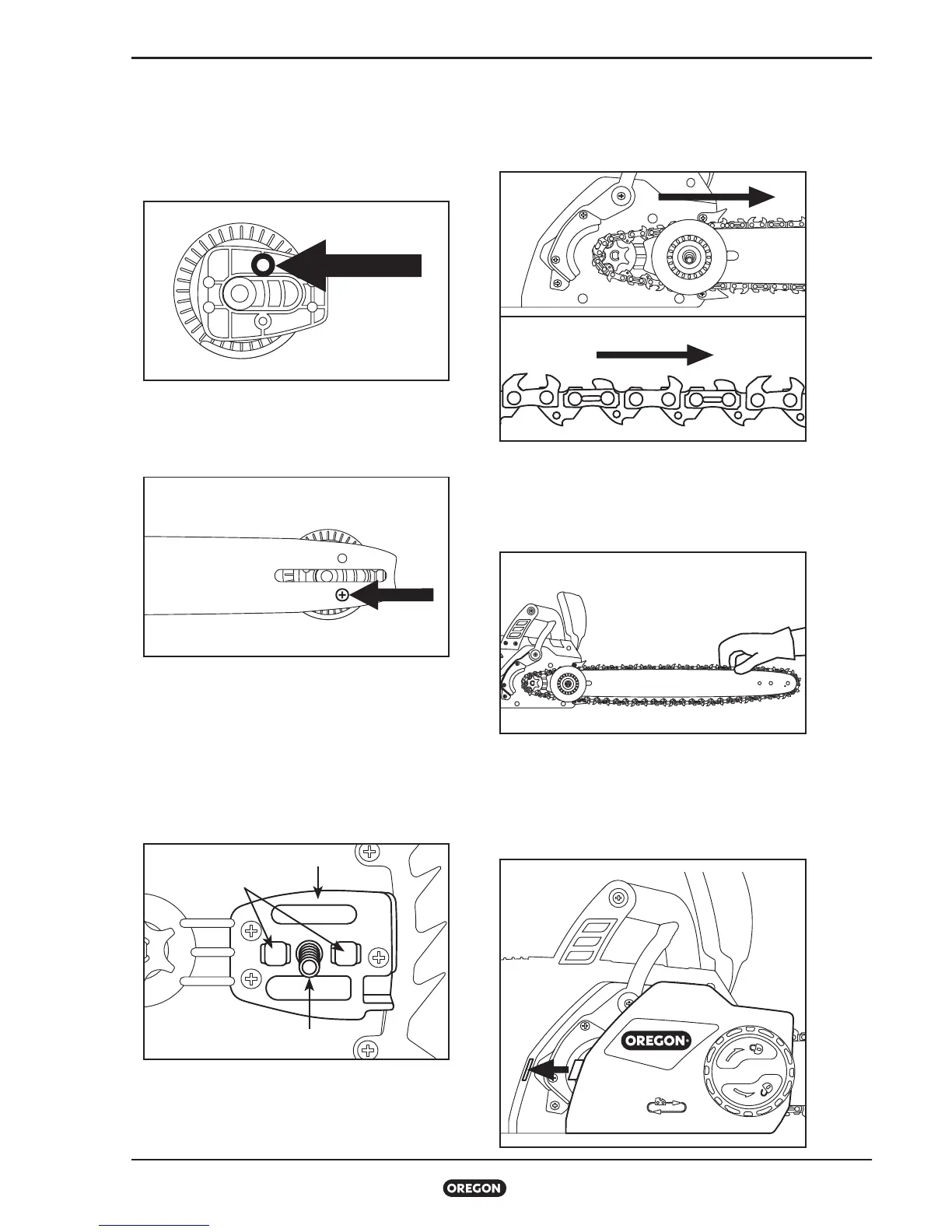

FIG. 9
FIG. 10
FIG. 11
SUPORT
ŞINĂ FLANŞĂ
DE ALINIERE
PREZON DE FIXARE
FIG. 12
FIG. 13
FIG. 14
