227
Подготовка к эксплуатации
Цепная пила CS1500-092

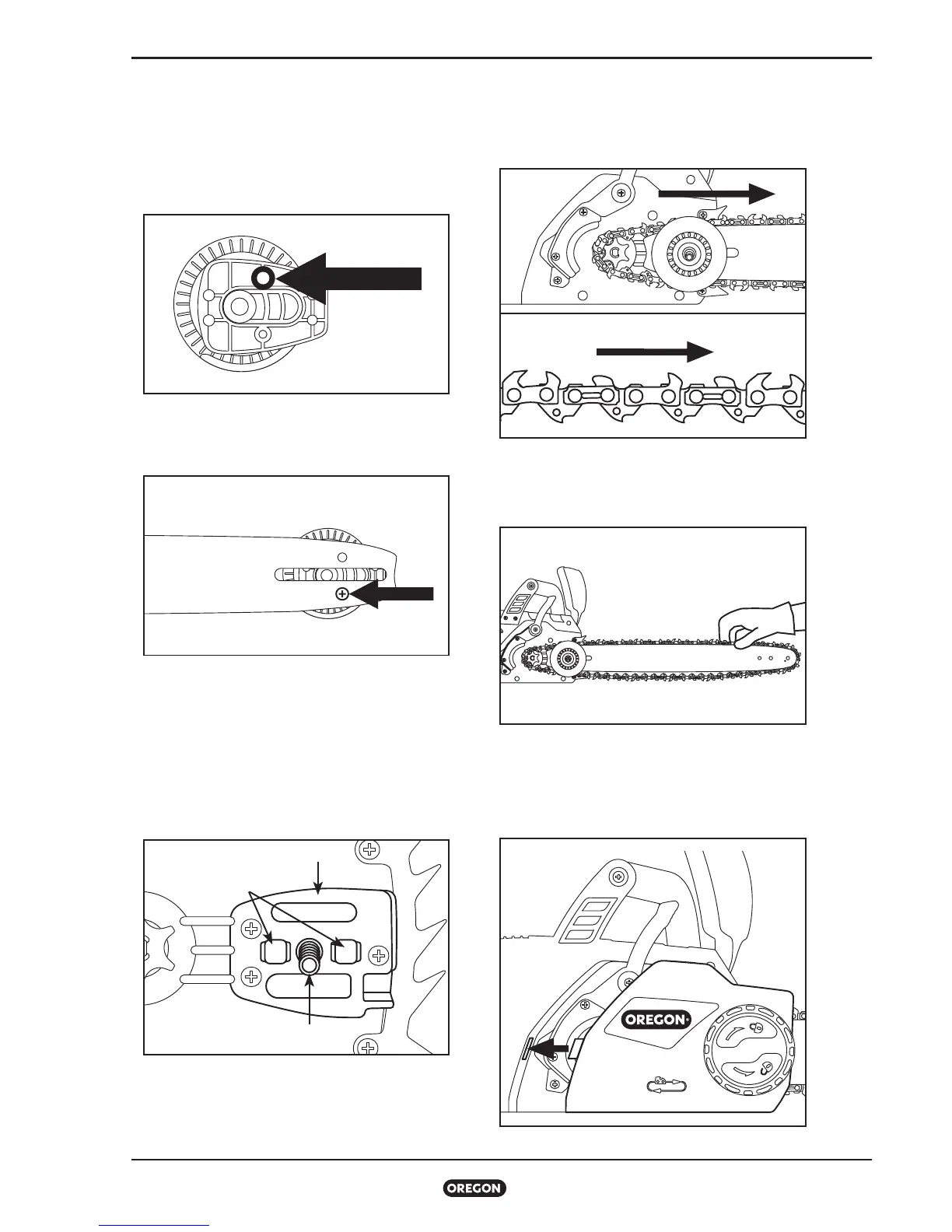

• Под ней располагается резиновое
уплотнительное кольцо, имеющее важное
значение для работы пилы. Перед
навинчиванием натяжного устройства на шину
необходимо убедиться, что резиновое кольцо
размещено вокруг штифта на натяжном
устройстве (Pис. ).
• Введите винт с задней части натяжного
устройства цепи и прикрепите натяжное
устройство к шине (
Рис. ).
• Поместите натяжное устройство цепи на
обращенной к вам стороне шины таким
образом, чтобы прямоугольный элемент не
выступал за края шины, и вверните винт.
• Поместите натяжное устройство на подушке
шины, введя паз шины в выравнивающий
фланец (
Рис. ); штифт крепления должен
быть введен через отверстие в натяжном
устройстве цепи.
• Наденьте новую цепь на звездочку так, чтобы
режущая сторона зубцов вдоль верхнего края
шины смотрела наружу по направлению от
силовой головки (Pис. ).
• Подайте цепь в канал на шине. Поверните
натяжное устройство цепи, чтобы отодвинуть
шину от двигателя и устранить провисание
цепи (Pис. ).
• Установите боковую крышку и убедитесь,
что ограничитель цепи и язычок боковой
крышки закреплены в надлежащем
положении (
Рис. ). Слегка затяните
фиксирующую ручку боковой крышки.
РИС. 9
РИС. 10
РИС. 11
ПЛАСТИНА ШИНЫ
УСТАНОВОЧНЫЙ
ФЛАНЕЦ
МОНТАЖНЫЙ
РИС. 12
FIG. 13
РИС. 14
