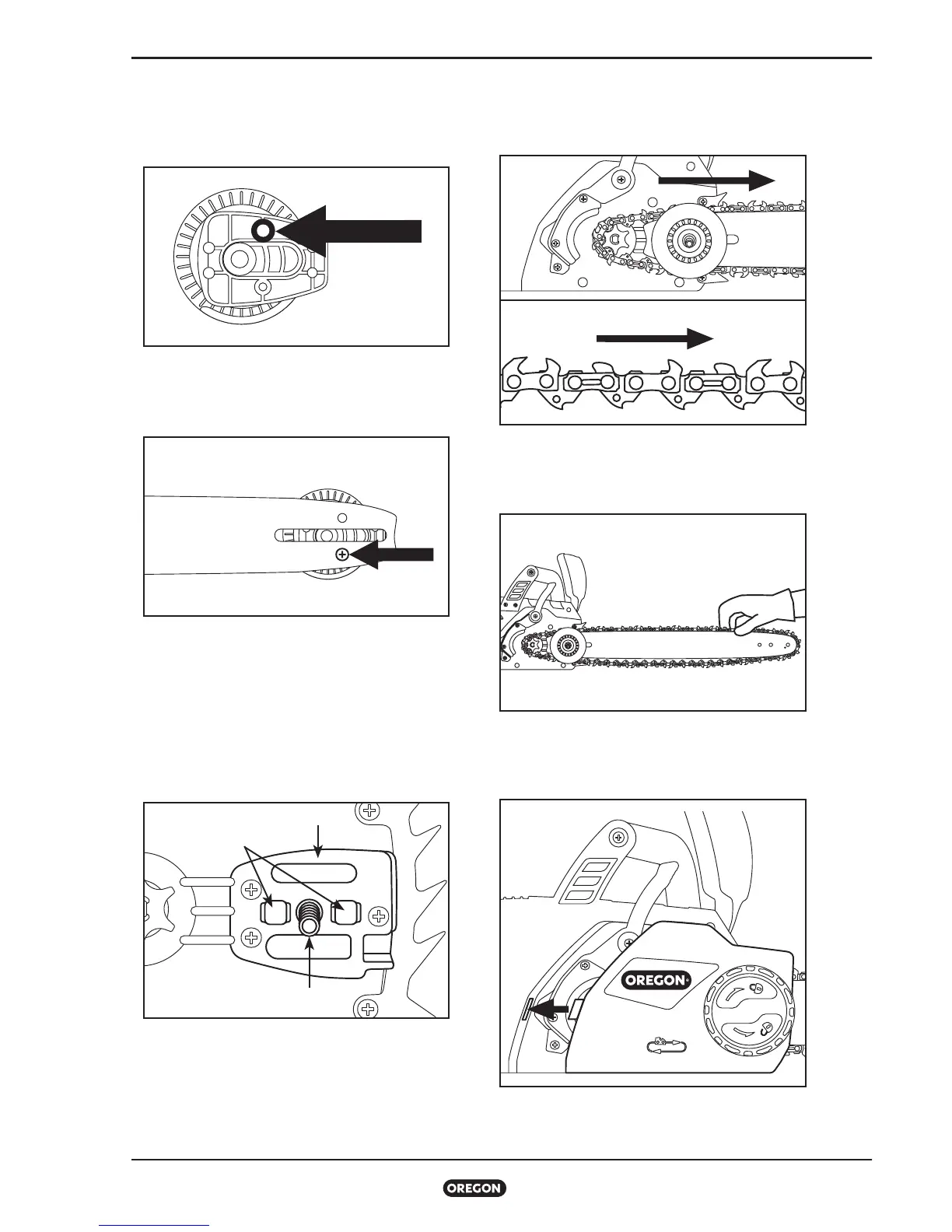

Förberedelser inför användning
Motorsåg Modell CS1500-092
• Det finns en o-ring i gummi som är viktig för
funktionen för sågen. O-ringen av gummi
måste finnas på pinnen på spännaren innan
spännaren skruvs på svärdet (bild )
• Montera skruven från kedjespännarhjulets
baksida och montera kedjespännarhjulet på
sågsvärdet (bild ).
• Placera kedjespännarhjulet på sidan
av sågsvärdet vänt mot dig så att den
rektangulära delen inte sticker utanför kanten
på sågsvärdet och sätt tillbaka skruven.
• Placera sågsvärdet på svärdsätet genom att
skjuta svärdspåret över styrkammen (bild ),
med fixeringstappen införd genom hålet i
kedjespännarhjulet.
• Trä den nya sågkedjan runt drivhjulet med
tändernas egg längs svärdets översida riktade
bort från motorhuvudet (bild ).
• Mata kedjan genom spåret längs med svärdet
och skjut svärdet bort från motorn för att
spänna kedjan (bild ).
• Montera sidoskyddet, se till att kedjefånget är
korrekt monterat i sitt hål (bild ) och dra
sedan åt sidoskyddets ratt.
FIG. 9
FIG. 10
FIG. 11
BAR PAD
SVÄRDSÄTE
RIKTNINGSFLÄNS
FÄSTSKRUV
FIG. 12
FIG. 13
FIG. 14
