Příprava na používání
Řetězová Pila Model CS1500-092
• Pro funkci pily je velmi důležitý gumový
O-kroužek. Gumový kroužek musí být nasazen
okolo čepu na napínáku před našroubováním
napínáku na lištu (obr. ).
• Ze zadní strany napínacího kola zasuňte šroub
a připevněte napínací kolo na vodicí lištu
(obr ).
• Napínací kolo řetězu umístěte na stranu vodicí
lišty směřující k vám tak, aby obdélníkový díl
nepřečníval přes hrany vodicí lišty a zasuňte
šroub.
• Vodicí lištu nasuňte drážkou v liště na
seřizovací přírubu a umístěte ji na podložku
lišty (obr. ) tak, aby montážní trn procházel
otvorem v napínacím kole řetězu.
• Nasaďte nový pilový řetěz na řetězku tak, aby
břity zubů na horní straně lišty směřovaly
směrem od pohonné jednotky (obr. ).
• Zaveďte řetěz do drážky v liště a odsuňte
lištu směrem od motoru, aby se řetěz napnul
(obr. ).
• Nasaďte boční kryt a přitom se ujistěte, že
jsou zachytávač řetězu a výstupek bočního
krytu správně usazenu na svých místech
(obr. ), potom lehce utáhněte úchyt
bočního krytu.

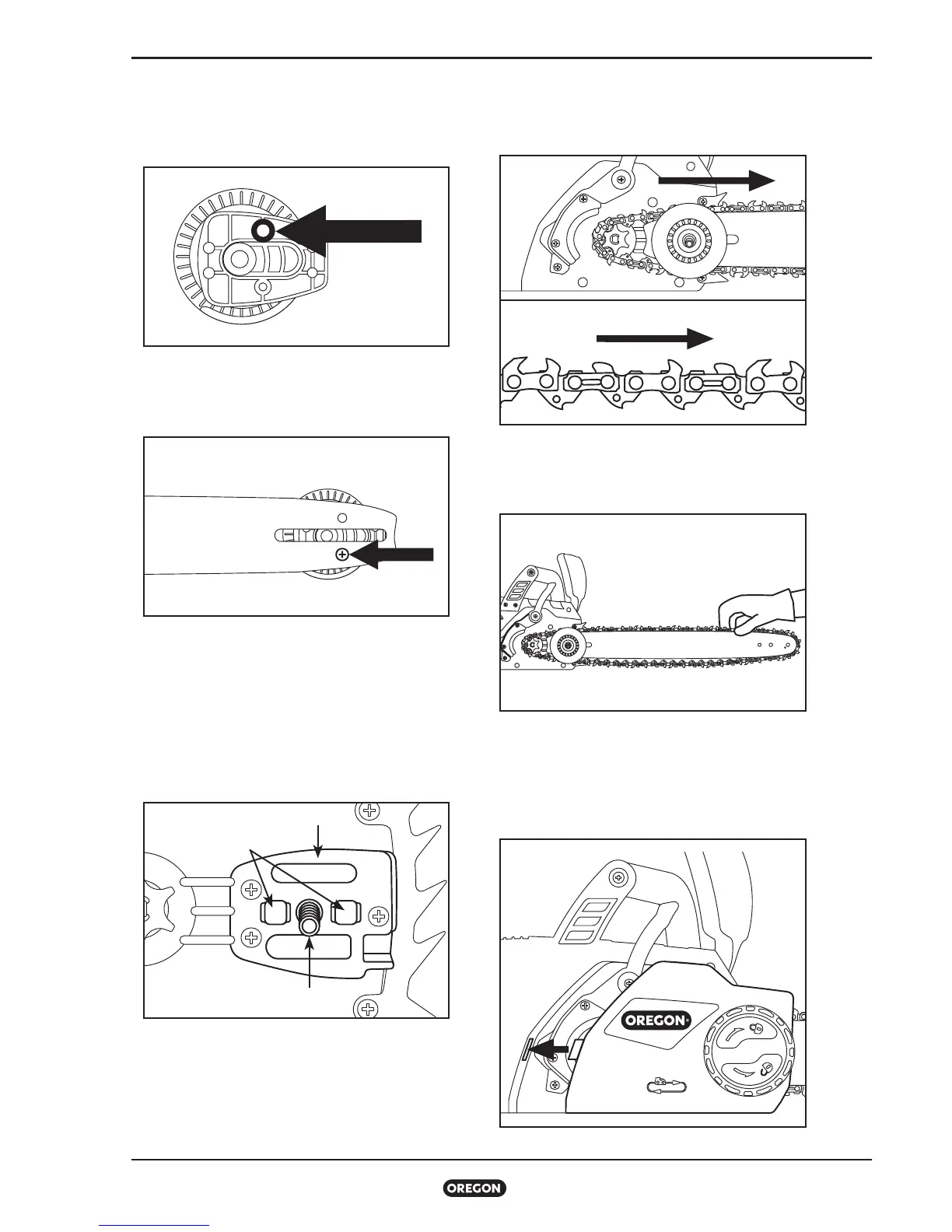

Obr. 9
Obr. 10
Obr. 11
BAR PAD
SEŘIZOVACÍ PŘÍRUBA
DRÁŽKY V LIŠTĚ
INSTALAČNÍ TRN
Obr. 12
Obr. 13
Obr. 14
