377
Priprava za uporabo
Električna Žaga Model CS1500-092

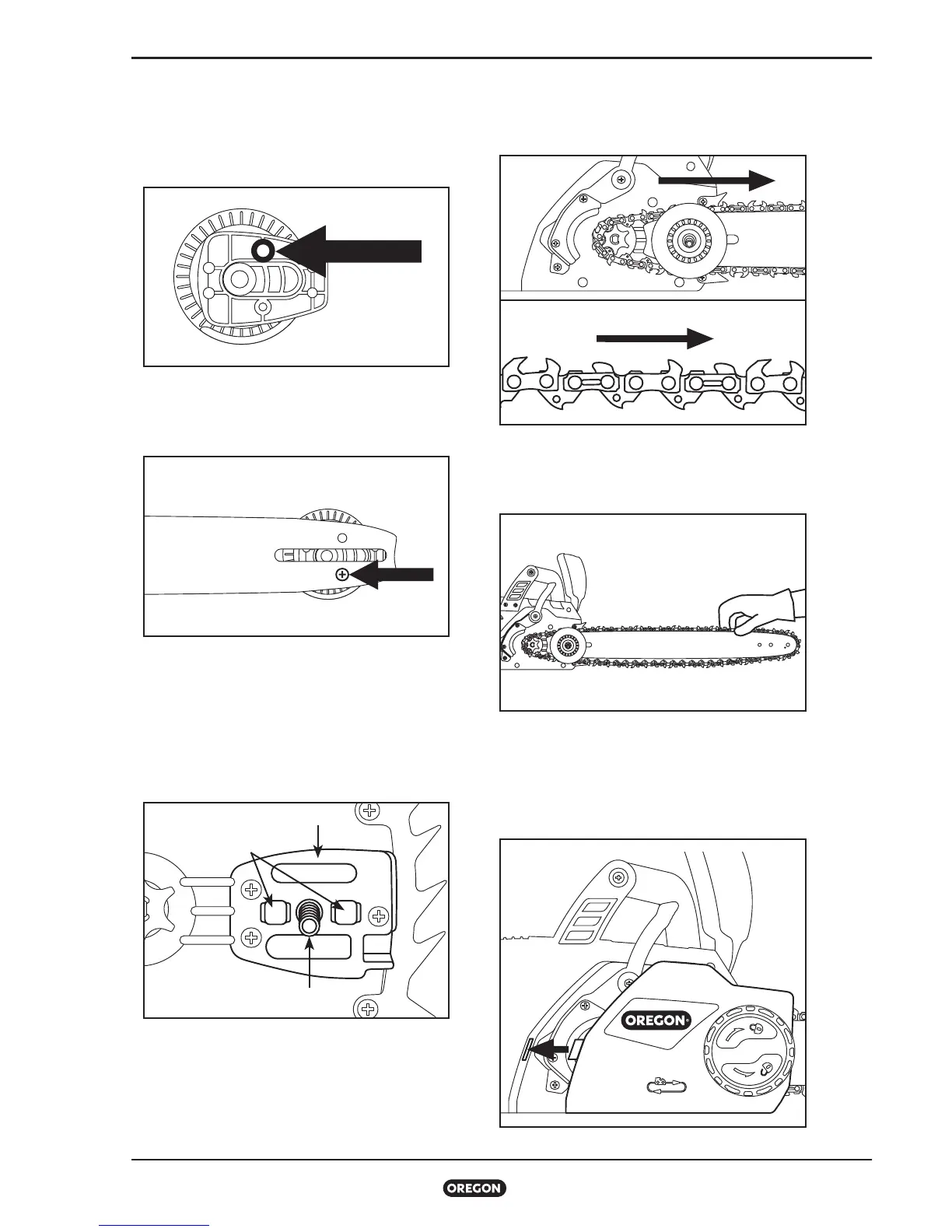

• Nameščen je gumijasti tesnilni obroč, ki je
pomemben za funkcijo žage. Gumijasti tesnilni
obroč mora biti nameščen okoli zatiča
napenjalca, preden napenjalec privijete na
meč (slika ).
• Vstavite vijak s hrbtne strani naprave za
napenjanje verige in pritrdite gonilo napeljalca
verige na meč (slika ).
• Namestite napenjalec verige na stran meča, ki
je obrnjen proti vam, tako da pravokotni del ne
štrli mimo robov meča, in vstavite vijak.
• Postavite meč na ploščico, tako da reža za
palico zdrsne preko poravnane prirobnice (slika
), pri čemer stojni vijak (sornik) vstavite skozi
luknjo v napenjalcu verige.
• Napeljite novo verigo žage na pogonski zobnik
tako, da so rezalni robovi zob vzdolž vrha
obrnjeni stran od električne glave (slika ).
• Namestite verigo v utor na meču in povlecite
meč stran od pogonskega sklopa, da se veriga
napne (slika ).
• Namestite stranski pokrov, poskrbite, da sta
lovilec verige in jeziček stranskega pokrova
nameščena na ustreznih mestih (slika ),
nato pa rahlo privijte gumb za sprostitev
stranskega pokrova.
FIG. 9
FIG. 10
FIG. 11
BAR PAD
PORAVNALNA PRIROBNICA
BLAZINICE MEČA
MONTAŽNI SORNIK
FIG. 12
FIG. 13
FIG. 14
