Ettevalmistused kasutamiseks
Kettsaag mudel CS1500-092

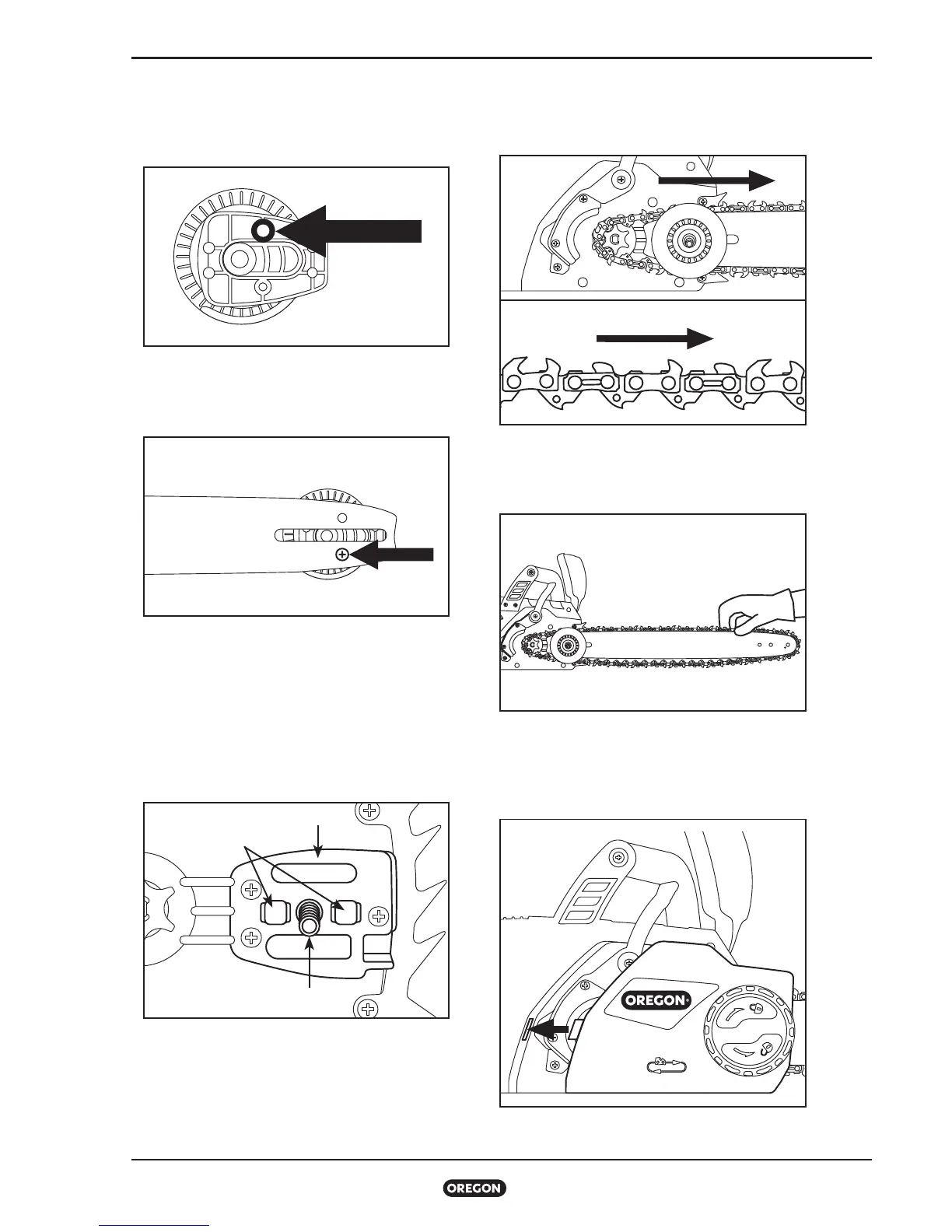

• Sael on kummist tihendrõngas, mis on sae
toimimiseks oluline. Kummist tihendrõngas
peab olema pinguti tihvti ümber enne pinguti
kruvimist plaadi külge (jn ).
• Sisestage kruvi keti pingutusratta tagaküljelt
ja kinnitage keti pingutusratas juhtplaadile
(jn ).
• Seadke keti pingutusratas juhtplaadi
teiepoolsele küljele, jälgides, et nelinurkne osa
ei ulatuks üle juhtplaadi servade, ja sisestage
kruvi.
• Seadke juhtplaat alusele, libistades juhtplaadi
pilu üle joondamisääriku (jn ). Paigalduspolt
peab olema sisestatud läbi ava keti
pingutusrattas.
• Pange uus saekett veotähisele nii, et plaadi
ülaosas olevate saehammaste lõikeservad
jääksid mootoriplokist eemale (jn ).
• Seadke kett plaadi soonde ja libistage plaat
mootorist eemale. Kett peab olema korralikult
pingutatud (jn ).
• Paigaldage külgkate, veendudes, et
ketipüüdur ja külgplaadi kinnitus on õiges
positsioonis (jn ), seejärel pingutage veidi
külgkatte vabastusnuppu.
FIG. 9
FIG. 10
FIG. 11
BAR PAD
PLAADI ALUSE
JOONDAMISÄÄRIK
PAIGALDUSPOLT
FIG. 12
FIG. 13
FIG. 14
