Priprema za korištenje
Električna Pila model CS1500-092

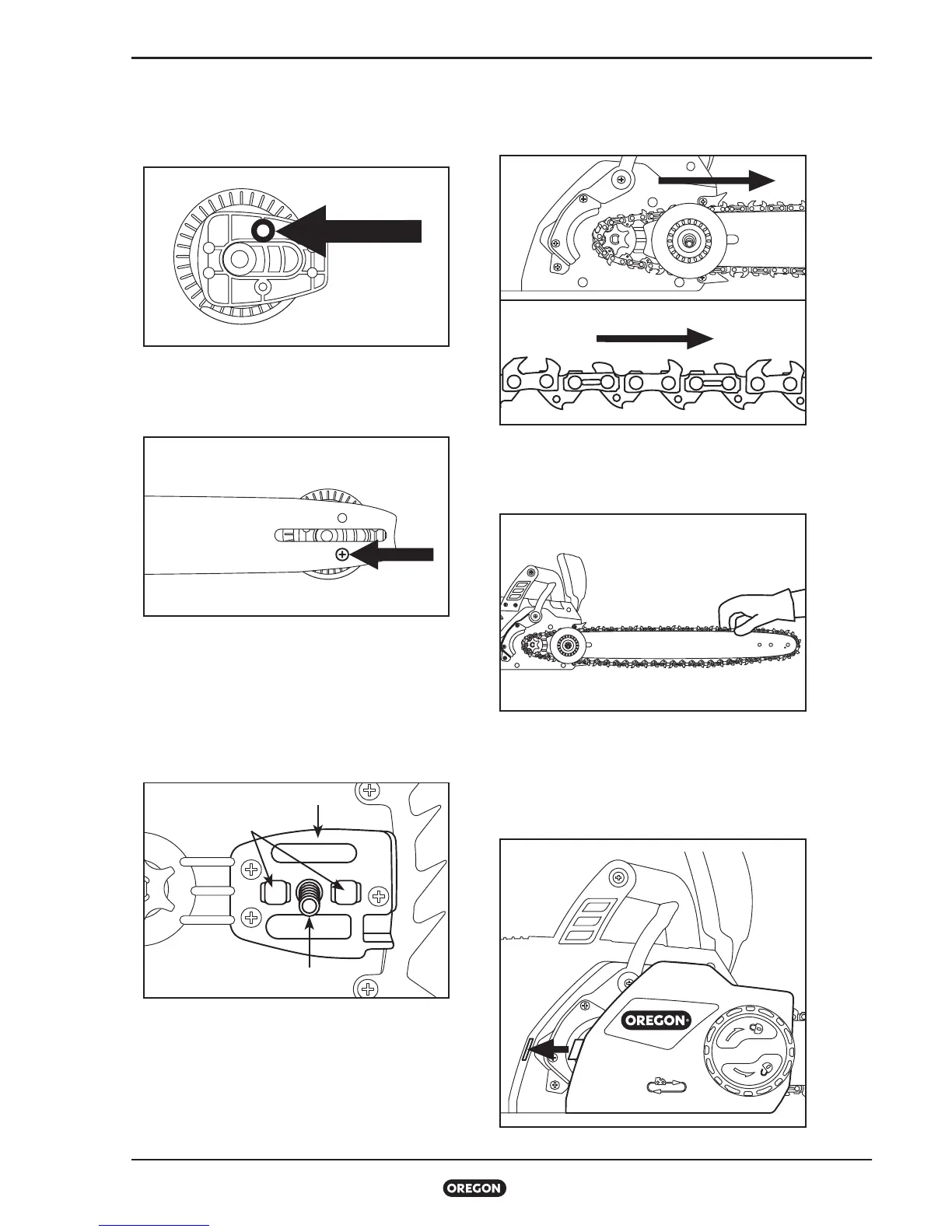

• Vidjet ćete gumenu podlošku koja je važna za
funkcioniranje pile. Gumena podloška mora
biti namještena na klinu zatezača prije
privijanja zatezača na vodilicu (slika ).
• Umetnite vijak sa stražnje strane zatezača
lanca i montirajte zatezač na vodilicu
(slika ).
• Namjestite zatezač na stranu vodilice okrenutu
prema vama tako da pravokutni dio ne prelazi
preko rubova vodilice i postavite vijak
• Postavite vodilicu na nosač vodilice tako da
namjestite utor vodilice na prirubnicu za
poravnanje (slika ), a montažni vijak
provučete kroz provrt na zatezaču lanca.
• Namjestite novi lanac na pogonski lančanik
tako da je rezna površina reznih zuba okrenuta
dalje od pogonskog sklopa pile (slika ).
• Namjestite lanac u utor vodilice i povucite
vodilicu dalje od pogonskog sklopa kako bi se
lanac zategnuo (Slika ).
• Postavite bočni poklopac pazeći da hvatač
lanca i jezičak bočnog poklopca uklope na
svoje mjesto (slika ), potom lagano
zategnite gumb za pričvršćivanje bočnog
poklopca.
FIG. 9
FIG. 10
FIG. 11
BAR PAD
PRIRUBNICA ZA PORAVNANJE
NA NOSAČU VODILICE
MONTAŽNI VIJAK
FIG. 12
FIG. 13
FIG. 14
