Klaarmaken voor gebruik
Kettingzaag Model CS1500-092
• Er is een rubberen o-ring die belangrijk is voor de
werking van de zaag. De rubberen o-ring moet
om de pen op de spanner zijn geplaatst voordat
de spanner op het blad wordt geschroefd (Afb. ).
• Plaats de schroef via de achterzijde van de
kettingspanner en bevestig de kettingspanner op
het zaagblad (Afb. ).
• Plaats de kettingspanner op de zijkant van het
zaagblad en zorg ervoor dat deze zo naar u toe
is gericht, dat het rechthoekige gedeelte niet
uitsteekt tot voorbij de randen van het zaagblad.
Plaats vervolgens de schroef.
• Plaats het zaagblad op het bladkussen door de
bladsleuf over de uitlijningsflens (Afb. ) te
schuiven, waarbij de bevestigingsbout door de
opening heen in de kettingspanner is geplaatst.
• Plaats de nieuwe zaagketting om het
aandrijftandwiel, zodat de snijranden van de
tanden langs de bovenzijde van het blad van de
aandrijfkop zijn afgedraaid (Afb. ).
• Breng de ketting in de groef van de geleiderail en
schuif de rail weg van de motor om de ketting
strakker te stellen (Afb. ).
• Plaats de zijkap, zorg er daarbij voor dat de
kettingvanger en het lipje van de zijkap op de
juiste plaats zijn geplaatst (Afb. ). Draai
vervolgens de regelknop van de zijkap
lichtjes aan.

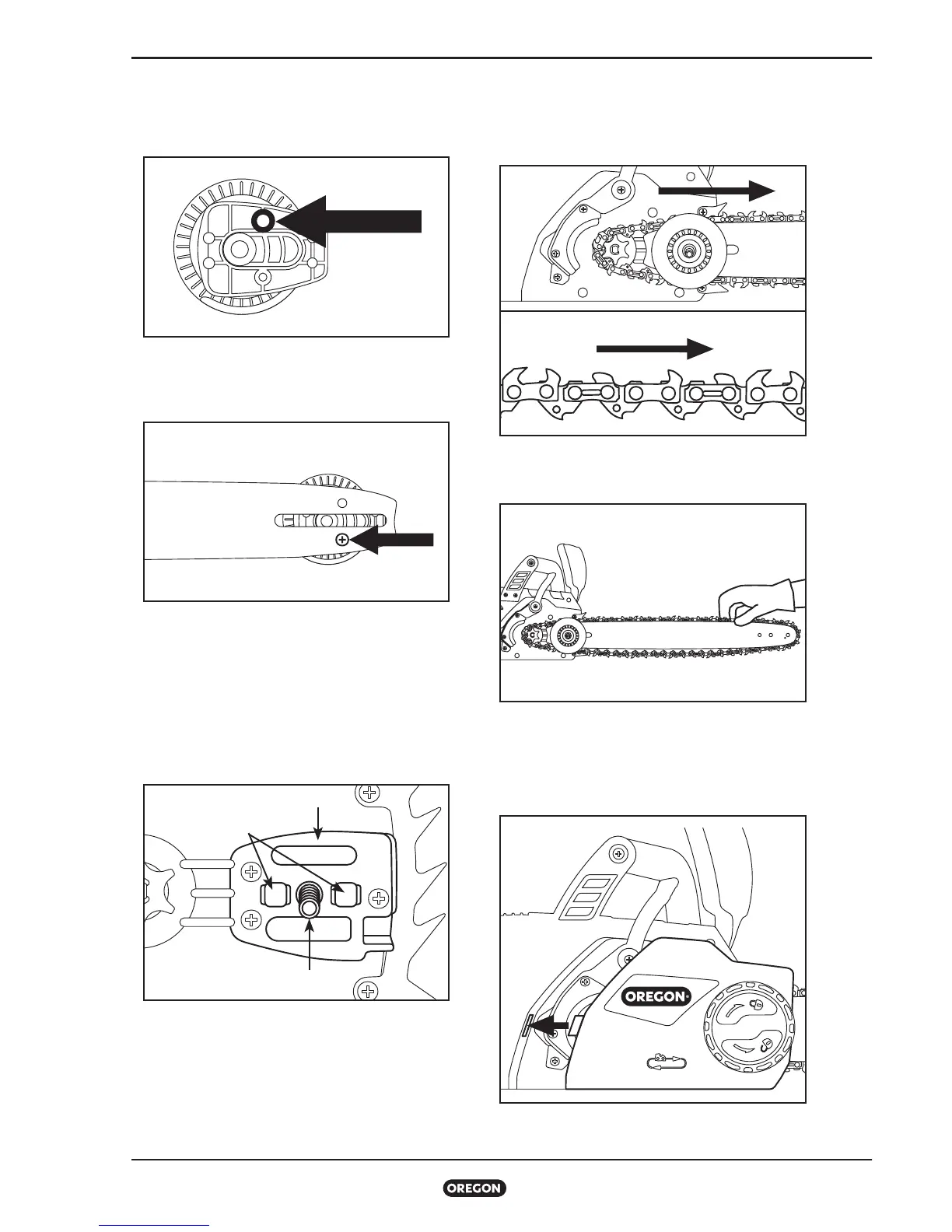

FIG. 9
FIG. 10
FIG. 11
BAR PAD
BLADKUSSEN VAN DE
UITLIJNINGSFLENS
BEVESTIGINGSBOUT
FIG. 12
FIG. 13
FIG. 14
