10
08.03/WE
ORGAPACK OR-H 20 A

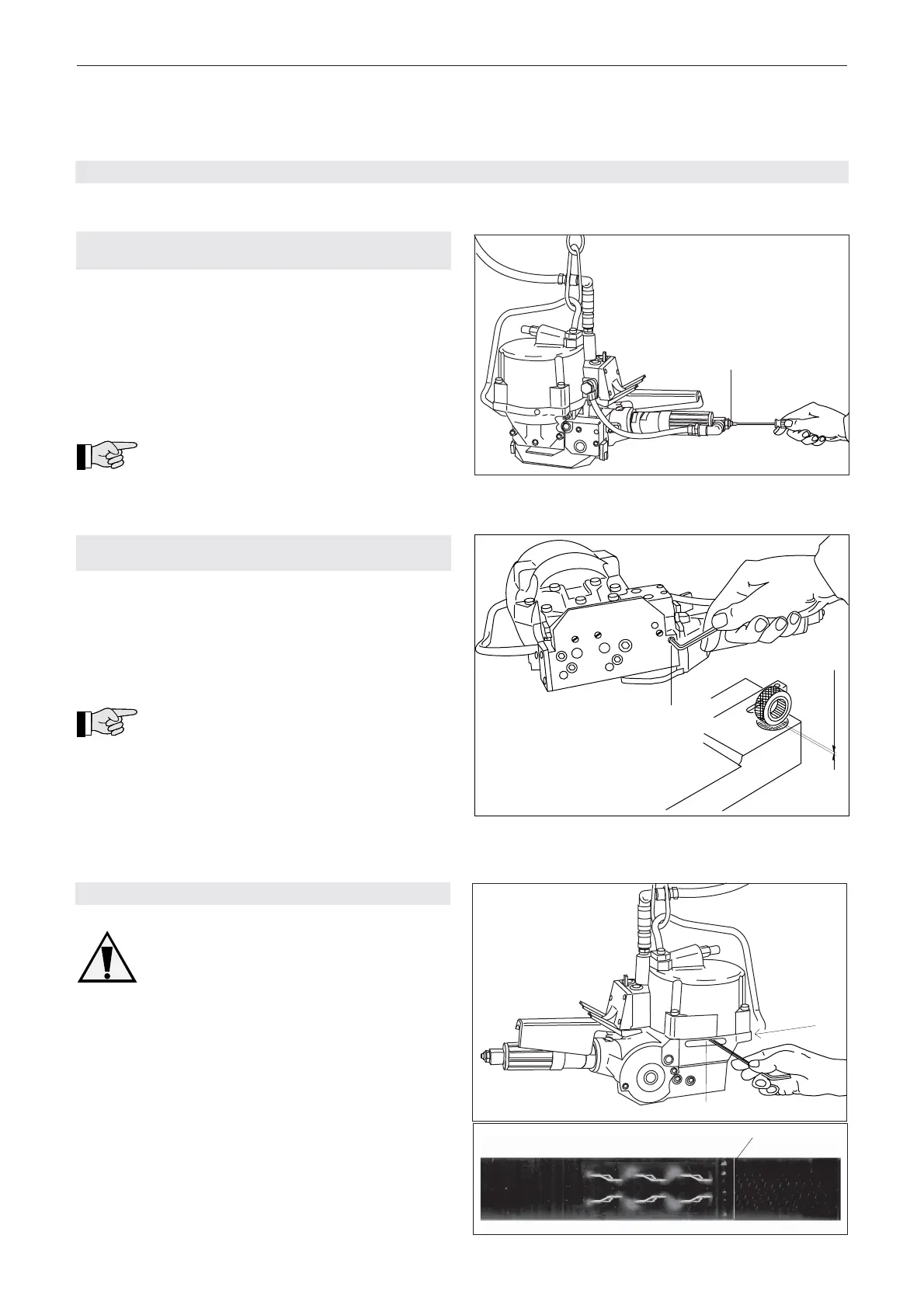

7.2 SPIEL ZWISCHEN SPANNRAD UND
SPANNMATRIZE EINSTELLEN
– Gerät von Luftanschluss trennen.
– Mit Innensechskant-Schlüssel Stiftschraube (11/1)
so einstellen, dass das Spiel zwischen Spannrad
und Spannmatrize ca. 0,2 mm beträgt. Drehen im
Uhrzeigersinn ergibt grösseres, Drehen im Gegen-
uhrzeigersinn kleineres Spiel.
Spannrad und Spannmatrize dürfen sich
nicht berühren. Bei zu grossem Abstand
rutscht das Spannrad durch, bevor die Endspannung
erreicht ist.
1
Fig. 12
7.1 SPANNKRAFT/SPANNGESCHWINDIGKEIT
EINSTELLEN
– Luftdruck am Druckreduzierventil der Wartungeinheit
auf 5–6 bar einstellen.
– Mit Schraubenzieher Drosselschraube (10/1) des
Druckluftmotors so einstellen, dass bei gewünsch-
ter Bandspannung der Druckluftmotor zum Stillstand
kommt. Dabei ist darauf zu achten, dass die Bänder
einwandfrei gekerbt und das obere Band abgeschnit-
ten wird.
Auch ein richtig eingestellter Verschluss wird
nur bei gespanntem Band verhakt.
7 WARTUNG UND INSTANDSETZUNG
Fig. 11
Fig. 10

1
ca. 0,2 mm
1
-
+
2
7.3 ABSCHNEIDTIEFE EINSTELLEN
Die Einstellung der Abschneidtiefe muss der
Dicke des jeweils verwendeten Bandes ent-
sprechen. Bei falscher Einstellung kann die
Verschlussfestigkeit negativ beeinflusst
werden.
– Mit Innensechskant-Schlüssel (Gr.4) Stiftschraube
(12/1) leicht lösen.
– Mit Innensechskant-Schlüssel (Gr.4) Einstellmutter
(12/2) in Richtung "–" oder "+" drehen. Die Ab-
schneidtiefe so einstellen, dass das untere Band
(12/3) beim Abschneiden nicht verletzt wird.
"–" Abschneidtiefe reduzieren
"+" Abschneidtiefe erhöhen
– Stiftschraube (12/1) festziehen.
3
Verschluss
